W971GG6KB-25

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 128MB 64Mx16 1.7V 120mA 1.9V 200MHz Parallel 16bit TFBGA-84 贴片安装 12.5mm(长度)*8mm(宽度)
供应商型号: W971GG6KB-25-ND
供应商: Digi-Key
标准整包数: 1

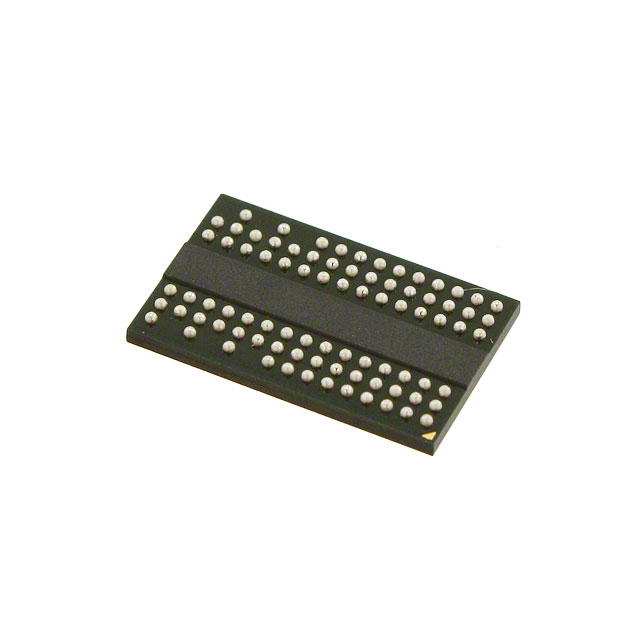

WINBOND/台湾华邦 动态随机存储器(DRAM) W971GG6KB-25

W971GG6KB-25概述

    # W971GG6KB DDR2 SDRAM 技术手册解析

    1. 产品简介


    W971GG6KB 是一款高性能的 DDR2 SDRAM,容量为 1GB(8M × 8 Banks × 16 Bit),提供多种速度等级(-18、-25、25I 和 -3),以满足不同应用场景的需求。该产品具有高速传输能力,最高可达 DDR2-1066(即每秒 1066Mb/s 每引脚),并具备强大的功能特性,适用于多种嵌入式系统、通信设备及消费电子等领域。
    主要功能
    - 高速双倍数据速率架构,实现每个时钟周期两次数据传输;
    - 支持多种 CAS 延迟(CL)设置(3、4、5、6、7),提高数据访问效率;
    - 提供自动预充电、自刷新模式,提升系统可靠性;
    - 具备电源管理功能,支持预充电掉电和活动掉电两种模式。
    应用领域
    W971GG6KB 广泛应用于服务器、网络交换机、路由器、智能手机、平板电脑等需要高带宽和低功耗的场合。同时,它也适合于工业控制、医疗设备、汽车电子等对稳定性要求较高的领域。

    2. 技术参数


    以下是该产品的关键技术和性能指标汇总表:
    | 参数名称 | 单位 | 规格范围 |
    |
    | 供电电压(VDD/VDDQ) | V | 1.8 ± 0.1 |
    | 数据传输速率 | Mbps | DDR2-667 至 DDR2-1066 |
    | CAS 延迟(CL) | cycles | 3、4、5、6、7 |
    | 突发长度(BL) | bits | 4、8 |
    | 最大读电流 | mA | 145(典型值) |
    | 最大写电流 | mA | 155(典型值) |
    | 自动刷新电流 | mA | 145(典型值) |
    | 工作温度范围(工业级) | °C | -40 至 95 |

    3. 产品特点和优势


    W971GG6KB 的核心优势在于其卓越的性能表现和技术规格,具体如下:
    - 高性能:支持高达 DDR2-1066 的传输速率,满足高端应用需求;
    - 灵活性:多种 CAS 延迟配置选项,适应不同应用场景;
    - 低功耗:内置 OCD 和 ODT 功能,有效降低信号干扰,减少能源消耗;
    - 可靠性:支持自刷新和掉电模式,在不活动期间保护数据完整性。

    4. 应用案例和使用建议


    应用案例
    - 在服务器存储模块中,用于缓存大量数据,加速数据读写操作;
    - 在智能手机和平板电脑中,作为主内存,支持多媒体处理任务;
    - 在通信基站设备中,配合其他高速接口芯片共同完成数据交换任务。
    使用建议
    对于需要极高数据吞吐量的应用场景,如高性能计算中心或大数据处理平台,建议选择 DDR2-1066 的高配版本(-18)。而对于一般商用电子产品,则可以根据预算情况选用 DDR2-800 或 DDR2-667 版本。

    5. 兼容性和支持


    W971GG6KB 完全符合 JEDEC 标准,并且可以无缝对接现有的 DDR2 系统设计。此外,晶圆制造公司还提供了详尽的技术文档和支持服务,帮助客户快速部署产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无法正常工作 | 检查供电电压是否稳定,调整至规定范围内;确保所有连接正确无误。 |
    | 数据传输过程中出现错误 | 调整 CAS 延迟值,尝试不同的设置组合。 |
    | 系统运行一段时间后性能下降 | 关闭不必要的外设,减轻内存负载;定期执行内存清理程序。 |

    7. 总结和推荐


    综上所述,W971GG6KB 是一款兼具高性能与稳定性的 DDR2 SDRAM 产品,特别适合那些对内存性能有较高要求但又受限于成本的应用场合。无论是在数据中心、移动设备还是嵌入式系统中,它都能发挥出色的表现。因此,强烈推荐此款产品给相关领域的开发者和技术人员使用。

W971GG6KB-25参数

参数
最大工作供电电压 1.9V
最小工作供电电压 1.7V
组织 64Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 128MB
最大供电电流 120mA
最大时钟频率 200MHz
长*宽*高 12.5mm(长度)*8mm(宽度)
通用封装 TFBGA-84
安装方式 贴片安装
包装方式 托盘

W971GG6KB-25数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W971GG6KB-25 W971GG6KB-25数据手册

W971GG6KB-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
