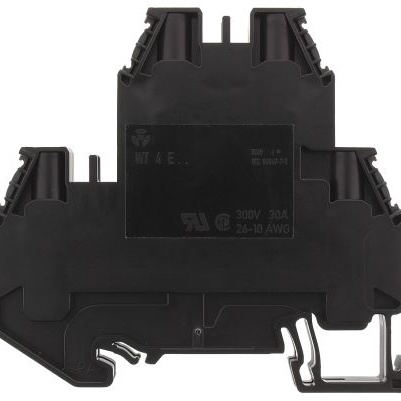

58.504.6955.1 - WT 4 EVB

厂牌: WIELAND ELECTRIC
产品描述: Wieland 多层接线端子块, WT 4 E系列, 双层, 黑色, 螺钉拧紧端接, 32A
供应商型号: 8113889
供应商: 欧时
标准整包数: 10
WIELAND ELECTRIC 接线座- Din 轨道/通道 58.504.6955.1 - WT 4 EVB

58.504.6955.1 - WT 4 EVB概述

    电子元器件技术手册:WT 4 E VB多层接线端子

    产品简介


    WT 4 E VB多层接线端子是一种专为电气安装设计的高可靠性和高效能产品,具有广泛的适用范围。它采用螺钉连接方式,可轻松安装于DIN导轨上,能够适应多种电压和电流需求。适用于工业控制、电力系统、配电柜等场景,是一款兼具高性能和稳定性的电气连接解决方案。

    技术参数


    以下是WT 4 E VB多层接线端子的主要技术规格和技术指标:
    - 产品型号: WT 4 E VB
    - 标称截面积: 4 mm²
    - 颜色: 黑色
    - 层数: 2层
    - 每层夹持位置数: 2个
    - 宽度/网格尺寸: 6 mm
    - 绝缘材料: 聚酰胺66(PA66),符合UL94 V0阻燃等级
    - 安装方式: DIN导轨安装
    - 额定电流: 32 A
    - 额定电压: 800 V
    - 额定冲击电压: 8 kV
    - 污染程度: 3级
    - 闭合板要求: 需要
    - 接线类型: 螺钉连接
    - 最小实心导线截面: 0.14 mm²
    - 最大实心导线截面: 6 mm²
    - 最小柔性或多股导线截面: 0.14 mm²
    - 最大柔性或多股导线截面: 6 mm²
    - 导线套筒连接的最大导线截面: 实心0.5 mm²,柔性4 mm²
    - 裸线剥线长度: 9 mm
    - 导线安装扭矩: 0.5 Nm
    技术数据(UL/CSA认证)
    - UL截面积: 26-10 AWG
    - UL电压: 300 V
    - 工厂接线电流: 30 A
    - 现场接线电流: 30 A
    - CSA截面积: 26-10 AWG
    - CSA电压: 300 V
    - CSA电流: 30 A

    产品特点和优势


    WT 4 E VB多层接线端子的主要优势如下:
    1. 高效连接: 双层设计显著提高了布线密度,节省空间。
    2. 灵活应用: 支持实心和柔性导线,满足多样化连接需求。
    3. 卓越安全性能: 聚酰胺66绝缘材料提供高强度耐火性(UL94 V0等级)。
    4. 标准化安装: 符合DIN导轨标准,安装简便且通用性强。
    5. 可靠性高: 额定电压和冲击电压的设计确保了长期稳定的运行能力。
    这些特点使WT 4 E VB成为工业控制领域不可或缺的重要部件,尤其适合对安全性、耐用性和紧凑性要求较高的场合。

    应用案例和使用建议


    WT 4 E VB广泛应用于电力系统、自动化设备和配电盘中。例如,在一个变电站内,该接线端子可用于连接多个传感器和继电器,提供稳定可靠的连接。在实际应用中,建议注意以下几点:
    1. 确保导线剥皮长度不超过9 mm,以避免过热风险。
    2. 使用适当的扭矩扳手固定导线,确保接触良好并减少松动可能性。
    3. 定期检查闭合板状态,确保其稳固性。

    兼容性和支持


    WT 4 E VB接线端子与TS 35型DIN导轨完全兼容,广泛适用于各种标准化电气设备。此外,制造商提供全面的技术支持和售后服务,包括安装指导和故障排除,确保客户无忧使用。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    1. 问题: 导线无法牢固固定。
    解决方案: 检查导线剥皮长度是否符合规范(≤9 mm),并确认安装扭矩达到0.5 Nm。
    2. 问题: 接线端子发热。
    解决方案: 检查是否超载运行,同时验证导线截面积是否满足要求。
    3. 问题: 绝缘材料出现老化现象。
    解决方案: 更换老化的接线端子,避免长时间暴露在高温环境中。

    总结和推荐


    WT 4 E VB多层接线端子凭借其优异的技术性能、紧凑的设计和广泛的应用场景,无疑是行业内的一款明星产品。它不仅满足了现代工业对高效连接的需求,还通过高标准的安全设计赢得了客户的信赖。因此,我们强烈推荐这款产品用于需要高可靠性和灵活性的电气连接场景。
    如需进一步了解或购买此产品,请联系相关供应商或经销商。

58.504.6955.1 - WT 4 EVB厂商介绍

Wieland Electric是一家全球领先的电气连接和自动化解决方案供应商,拥有超过100年的历史。公司总部位于德国,在全球范围内设有多个生产基地和销售网络。

主营产品分类:
1. 接线端子:包括印刷电路板接线端子、插拔式接线端子、轨道安装式接线端子等。
2. 工业接口:包括工业以太网、现场总线、串行接口等。
3. 电源模块:提供各种电压和功率等级的电源解决方案。
4. 工业控制:包括PLC、HMI、远程I/O等。
5. 传感器和执行器:提供各种类型的传感器和执行器,如光电传感器、接近传感器、继电器等。

应用领域:
Wieland Electric的产品广泛应用于工业自动化、能源、交通、建筑等领域,如汽车制造、电力系统、机械制造、轨道交通等。

优势:
1. 技术创新:Wieland Electric不断投入研发,拥有多项专利技术,为客户提供创新的解决方案。
2. 质量可靠:公司严格执行ISO质量管理体系,确保产品的高品质和稳定性。
3. 定制化服务:根据客户需求提供定制化产品和解决方案,满足客户的特定需求。
4. 全球服务网络:在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和服务。

58.504.6955.1 - WT 4 EVB数据手册

厂牌 PDF简要描述 下载
WIELAND ELECTRIC 接线座- Din 轨道/通道 WIELAND ELECTRIC 58.504.6955.1 - WT 4 EVB 58.504.6955.1 - WT 4 EVB数据手册
