W24-330RJI

产品分类: 其它固定电阻
厂牌: WELWYN
产品描述: ±5% ±200ppm/℃ 330Ω 14W 导线安装 53.5mm(长度)
供应商型号: 1443048
供应商: 海外现货
标准整包数: 5

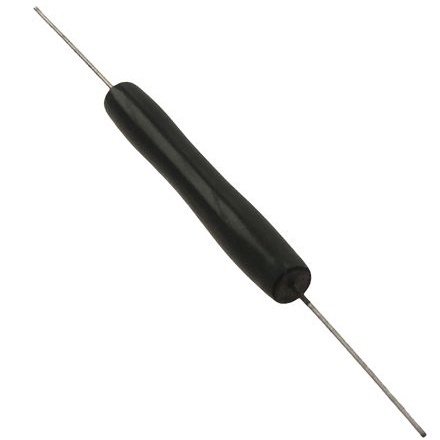

WELWYN 其它固定电阻 W24-330RJI

W24-330RJI概述


    产品简介


    Vitreous Enamelled Wirewound Resistors W20系列
    Vitreous Enamelled Wirewound Resistors(玻璃釉线绕电阻)W20系列是一种适用于恶劣环境下的高性能电阻。这些电阻具有稳定的电气特性,高可靠性,适用于各种工业和商业应用。该系列电阻因其独特的设计和技术参数而被广泛应用于保护电路、高功率密度设备以及其他需要在极端条件下稳定工作的环境中。

    技术参数


    - 认证标准: CECC(欧洲电工委员会)批准
    - 适用环境: 适用于恶劣环境
    - 涂层: 防水无铅玻璃釉涂层
    - 过载特性: 适合保护电路
    - 稳定性: 高稳定性和可靠性
    - 额定功率:
    - W21: 3.0瓦(25°C时)
    - W215: 5.0瓦(25°C时)
    - W22: 7.0瓦(25°C时)
    - W23: 10.5瓦(25°C时)
    - W24: 14.0瓦(25°C时)
    - 电阻范围:
    - W21: 1Ω至10kΩ(1%容差),0.5Ω至10kΩ(2%容差),0.1Ω至10kΩ(5%容差)
    - W215: 1Ω至15kΩ(1%容差),0.5Ω至15kΩ(2%容差),0.1Ω至15kΩ(5%容差)
    - W22: 1Ω至22kΩ(1%容差),0.5Ω至22kΩ(2%容差),0.1Ω至22kΩ(5%容差)
    - W23: 1Ω至60kΩ(1%容差),1Ω至60kΩ(2%容差),0.15Ω至60kΩ(5%容差)
    - W24: 1Ω至100kΩ(1%容差),1Ω至100kΩ(2%容差),0.2Ω至100kΩ(5%容差)
    - 温度系数(TCR): -55°C至200°C:最大±200 ppm/°C(典型值:±75 ppm/°C)
    - 极限电压:
    - W21: 100伏
    - W215: 160伏
    - W22: 200伏
    - W23: 500伏
    - W24: 750伏
    - 热阻:
    - W21: 88°C/W
    - W215: 58°C/W
    - W22: 44°C/W
    - W23: 29°C/W
    - W24: 22°C/W
    - 工作温度范围: -55°C至200°C

    产品特点和优势


    - 玻璃釉涂层: 采用防水无铅玻璃釉涂层,确保在恶劣环境下依然具备良好的绝缘性能。
    - 高功率密度: 尽管尺寸紧凑,但能够承受较高功率。
    - 高稳定性: 具有高稳定性,保证长时间运行不发生显著变化。
    - 兼容性强: 适合多种电路和应用,如保护电路、电源管理和控制系统。

    应用案例和使用建议


    应用案例
    1. 保护电路: 在高压和高温环境中用于过载保护,以确保系统安全。
    2. 电源管理: 用于开关电源、逆变器和其他高功率应用中的稳压控制。
    3. 控制系统: 在工业自动化系统中作为精密测量和控制的关键部件。
    使用建议
    - 安装注意事项: 确保电阻周围有足够的散热空间,以避免过热。
    - 温度敏感性: 注意电阻的温度特性,特别是在高温环境下要适当降额使用。
    - 防护措施: 在恶劣环境中,为防止灰尘和湿气影响,建议使用额外的防护措施。

    兼容性和支持


    - 兼容性: W20系列电阻与其他电子元件和设备具有良好的兼容性,适用于多种电路设计。
    - 厂商支持: TT Electronics提供了全面的技术支持和维护服务,确保客户能够充分利用该产品。

    常见问题与解决方案


    1. 问题: 过热导致电阻失效
    - 解决方案: 增加散热装置或适当降低工作负载。
    2. 问题: 温度系数波动
    - 解决方案: 使用温度补偿电路来抵消温度影响。
    3. 问题: 安装不当导致损坏
    - 解决方案: 按照安装指南正确安装,保持足够的弯曲半径。

    总结和推荐


    总体来说,Vitreous Enamelled Wirewound Resistors W20系列是一款高性能、高可靠性的电阻产品。它在恶劣环境下表现出色,非常适合用于工业、通信和其他需要高稳定性、高可靠性的应用场景。我们强烈推荐使用该系列产品。

W24-330RJI参数

参数
额定功率 14W
电阻个数 -
引脚数量 -
电阻值 330Ω
温度系数 ±200ppm/℃
精度 ±5%
长*宽*高 53.5mm(长度)
安装方式 导线安装

W24-330RJI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W24-330RJI数据手册

厂牌 PDF简要描述 下载
WELWYN 其它固定电阻 WELWYN W24-330RJI W24-330RJI数据手册

W24-330RJI封装设计

查看详情并下载
Symbol
Footprint
3D Model
