9509620000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-9509620000
供应商: 期货订购
标准整包数: 1

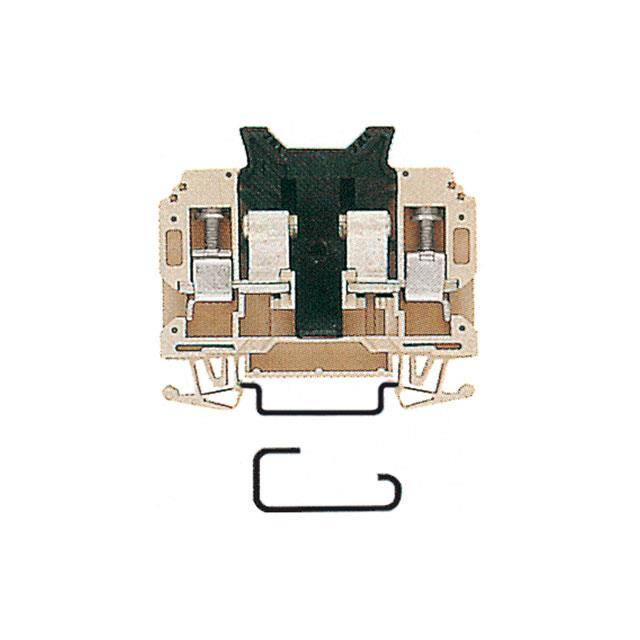

WEIDMüLLER 接线座- Din 轨道/通道 9509620000

9509620000概述

    SAK Series Fuses Technical Overview

    1. 产品简介


    产品类型: SAK系列熔断器接线端子
    主要功能: SAK系列熔断器接线端子主要用于保护电路免受过载和短路的影响。它们广泛应用于工业控制、自动化系统、配电板和其他需要高可靠性电路保护的场合。该系列提供两种形式:带有旋转固定杠杆的熔断器接线端子和带螺帽盖的熔断器接线端子。

    2. 技术参数


    | 参数 | 规格 |

    | 长度 | 69 mm |
    | 宽度 | 13 mm |
    | 高度 | 63.2 mm |
    | 净重 | 44.8 g |
    | 工作温度 | -50°C 至 120°C |
    | 连接方式 | 螺钉连接 |
    | 连接方向 | 侧向连接 |
    | 额定电流 | 10 A |
    | 额定电压 | 440 V |
    | 熔断等级 | G-Si. 6.3 x 32 |
    | 安装方式 | 直接安装,卡扣安装 |
    | 额定线径范围 | 0.33 mm² 至 16 mm² |

    3. 产品特点和优势


    - 多重保护机制:通过内置熔断器提供过载和短路保护。
    - 可靠的连接性:采用螺钉连接方式,确保长时间稳定运行。
    - 广泛的适用性:适用于各种恶劣环境下的工业应用。
    - 易于安装和维护:直接安装和卡扣式设计简化了安装过程。
    - 高温耐受性:能够在-50°C至120°C的极端温度范围内正常工作。

    4. 应用案例和使用建议


    应用案例:
    该系列产品常用于工业控制柜、开关柜、配电盘等领域,为关键电路提供保护。例如,在自动化生产线中,可以将此熔断器接线端子用于电机保护,确保生产安全和连续运行。
    使用建议:
    - 在安装时,确保正确选择导线尺寸,并遵循制造商的指导进行紧固。
    - 建议定期检查连接点,确保螺钉连接紧固且无腐蚀现象。
    - 在高压和高电流环境下使用时,务必遵守安全操作规程。

    5. 兼容性和支持


    该系列产品与标准的TS 35型安装导轨兼容。Weidmüller提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训。

    6. 常见问题与解决方案


    - 问题: 熔断器频繁跳闸
    - 解决方案: 检查负载是否过大,更换更大额定电流的熔断器或优化负载分配。

    - 问题: 连接松动
    - 解决方案: 重新紧固螺钉,确保接触良好。
    - 问题: 连接部位发热
    - 解决方案: 检查是否有腐蚀或损坏,必要时更换连接件。

    7. 总结和推荐


    综合评估:
    SAK系列熔断器接线端子以其出色的性能和可靠性,在工业应用中表现出色。其易于安装和维护的特点使其成为各行业用户的首选。
    推荐意见:
    我们强烈推荐SAK系列熔断器接线端子,特别是在需要高可靠性和宽工作温度范围的应用中。该产品的多功能性和耐用性使其在市场上具有显著的竞争优势。

9509620000参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

9509620000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。
