9502610000

厂牌: WEIDMüLLER
产品描述:
供应商型号: 2860194
供应商: 海外现货
标准整包数: 5
WEIDMüLLER 接线座- Din 轨道/通道 9502610000

9502610000概述


    产品简介

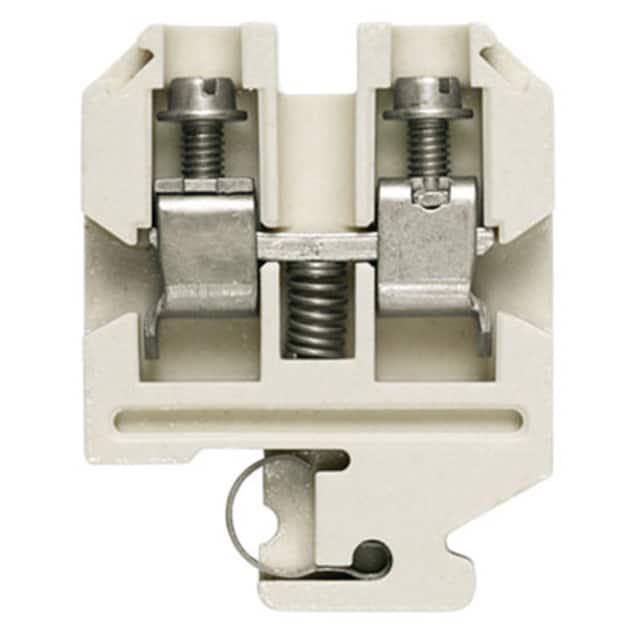

    SAKK 10 模块化终端是一款适用于工业应用的陶瓷材质螺钉连接型终端。它专为实现高可靠性的电气连接而设计,广泛应用于自动化控制系统、电力系统及各类工业环境中。其特殊的设计使其能够在极端条件下依然保持高效稳定的性能。

    技术参数


    - 额定横截面积:10 mm²
    - 额定电压:800 V
    - 额定冲击电压:8 kV
    - 额定电流:57 A
    - 最大电流:76 A
    - 污染等级:3
    - 绝缘材料阻燃等级:5VB
    - 安装方式:导轨安装
    - 操作温度范围:-60°C 到 +250°C
    - 颜色:白色
    - 跨接类型:无内部跨接
    - 连接方向:侧面
    - 端子条数:每层2个
    - 绝缘材料:陶瓷
    - 适用导线规格(最小):1.5 mm²
    - 适用导线规格(最大):16 mm²
    - 螺钉规格:M4
    - 剥线长度:12 mm
    - 紧固扭矩范围:2.0...4.0 Nm
    - 认证标准:IEC 60947-7-1, UL

    产品特点和优势


    1. 高温耐受性:可在极端的-60°C到+250°C范围内稳定工作。
    2. 高强度绝缘材料:采用陶瓷材质,提供出色的绝缘性能和高阻燃等级(5VB),确保安全可靠的电气连接。
    3. 宽广的工作电压和电流范围:支持高达800V的电压和57A的电流,适用于多种复杂环境。
    4. 抗污染性能:满足污染等级3的要求,适合工业环境中各种恶劣条件的应用。

    应用案例和使用建议


    SAKK 10 模块化终端常用于工业控制柜、配电箱等场景,特别是在需要高频次电气连接的场合,如自动化生产线的控制系统。在实际使用中,需要注意以下几点:
    1. 避免使用机械或电动螺丝刀:以免损坏终端结构。
    2. 正确的安装顺序:先安装支撑件,再进行连接。
    3. 推荐使用跨接指南:可参考《CrossConnectionGuide.pdf》文档,以确保跨接的安全性。

    兼容性和支持


    - 兼容性:本产品与TS 32导轨安装系统兼容。
    - 支持服务:厂商提供技术咨询和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:如何正确选择合适的导线规格?
    - 解决方案:参照产品手册中的“适用导线规格”部分,确保所选导线规格在1.5 mm²至16 mm²之间。
    2. 问题:紧固扭矩不当时会出现什么问题?
    - 解决方案:严格按照说明书中的紧固扭矩范围(2.0...4.0 Nm)操作,过松会导致接触不良,过紧则可能导致导体损坏。

    总结和推荐


    综上所述,SAKK 10 模块化终端凭借其优异的性能和广泛的应用场景,成为工业环境中不可或缺的重要组件。其耐高温、高强度绝缘材料以及宽广的工作范围,使其成为许多严苛条件下的理想选择。强烈推荐在涉及高可靠性电气连接的应用中使用该产品。

9502610000参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

9502610000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9502610000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 9502610000 9502610000数据手册

9502610000封装设计

查看详情并下载
Symbol
Footprint
3D Model
