1011000000

厂牌: WEIDMüLLER
产品描述: Conn DIN Rail Fused 2 POS Screw ST T DIN Rail 10A
供应商型号: 1011000000
供应商: 国内现货
标准整包数: 1

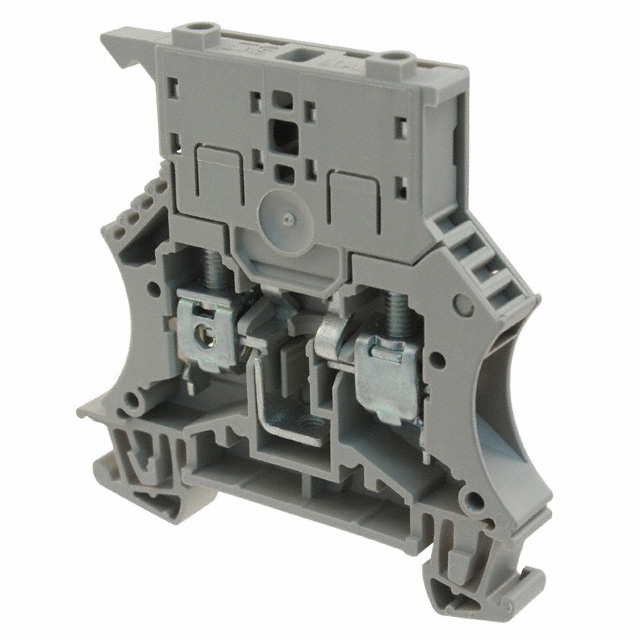

WEIDMüLLER 接线座- Din 轨道/通道 1011000000

1011000000概述

    W-Series Terminal with Clamping Yoke Connection (WSI 6) 技术手册

    产品简介


    W-Series 终端(WSI 6)是来自 Weidmüller Interface GmbH & Co. KG 的一款高性能电子元器件,专为需要高可靠性和安全性的工业应用设计。这款终端支持多种连接方式,包括螺钉连接,适用于广泛的应用领域,如工业自动化、电力系统和通信设施等。其核心功能在于通过螺丝将导线牢固地固定,提供稳定可靠的电气连接。

    技术参数


    | 参数类别 | 具体数值 |

    | 尺寸 | 长度 60 mm
    宽度 7.9 mm
    高度 61 mm |
    | 温度范围 | 操作温度:-50°C 至 +120°C
    存储温度:未提供 |
    | CSA 等级 | 电压等级:B、C、D 均为 30 V
    电流等级:B、C、D 均为 10 A
    最大导线横截面积:8 AWG
    最小导线横截面积:20 AWG |
    | UL 等级 | 电压等级:C 为 600 V
    电流等级:C 为 9.5 A
    工厂布线最大导线横截面积:8 AWG
    工厂布线最小导线横截面积:20 AWG
    现场布线最大导线横截面积:8 AWG |
    | 材料 | Wemid,颜色为深米色
    阻燃等级:UL 94 V-0 |
    | 连接方式 | 螺钉连接
    导线横截面范围:0.5 mm² 至 10 mm² |
    | 额定电流 | 6.3 A |
    | 额定电压 | 500 V |
    | 绝缘耐压 | 6 kV |

    产品特点和优势


    1. 可靠性和安全性:由于采用了螺丝连接,确保了长期稳定的电气连接,适用于需要高可靠性和安全性的工业环境。
    2. 宽广的温度适应性:工作温度范围为 -50°C 至 +120°C,适用于各种恶劣环境条件。
    3. 高防护等级:符合 IEC 60947-7-3 和其他标准,具有良好的污染保护能力(污染程度 3)。
    4. 易安装性:可通过螺纹直接安装到标准的导轨上,方便快速装配。

    应用案例和使用建议


    - 应用案例:这款终端广泛应用于工业控制系统、配电板和电力传输设备中。例如,在电力系统中用于保护和分配电能。
    - 使用建议:在安装过程中,确保导线紧固扭矩在 0.8 Nm 至 1.6 Nm 之间,以保证连接的稳定性。如果使用精细的导线,则应使用导线端子和塑料护套进行加固,以避免磨损和损坏。

    兼容性和支持


    - 兼容性:此终端可与其他标准导轨上的电子组件兼容,适用于大多数工业控制系统。
    - 支持:Weidmüller 提供详细的文档和技术支持,确保客户能够轻松地进行安装和维护。

    常见问题与解决方案


    1. 问题:如何正确紧固导线?
    - 解决方案:使用符合规格的电动螺丝刀,确保紧固扭矩在 0.8 Nm 至 1.6 Nm 之间。
    2. 问题:如何选择合适的导线横截面?
    - 解决方案:根据具体应用需求和额定电流选择合适的导线横截面。例如,对于额定电流为 6.3 A 的应用,选择 6 mm² 的导线较为合适。
    3. 问题:安装时出现松动怎么办?
    - 解决方案:检查所有连接点的紧固情况,重新拧紧所有螺丝至规定的扭矩范围内。

    总结和推荐


    W-Series 终端(WSI 6)凭借其卓越的技术性能和广泛的适用性,在工业控制领域中展现出极高的市场竞争力。它具备高可靠性、宽广的温度适应性和出色的防护性能,非常适合在严苛环境下工作的应用场景。综合考虑,强烈推荐该产品用于工业控制系统、配电板和其他电力传输设备的连接和保护。

1011000000参数

参数
长*宽*高 60mm(长度)*7.9mm(高度)
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

1011000000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1011000000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 1011000000 1011000000数据手册

1011000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
