9203060000

厂牌: WEIDMüLLER
产品描述:
供应商型号: N-9203060000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 接线座- Din 轨道/通道 9203060000

9203060000概述


    产品简介

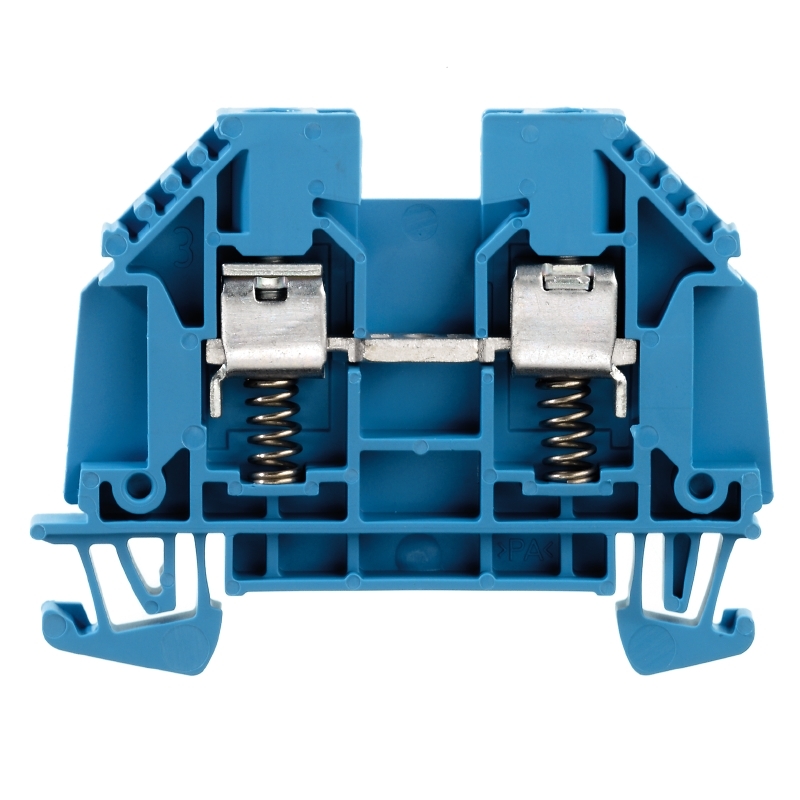

    WDU 4 SL BL 是由 Weidmüller Interface GmbH & Co. KG 生产的一款弹簧夹持终端(W-terminal),专为电力系统中的连接和保护应用而设计。这种终端通过弹簧夹持机制确保了与导线的紧密接触,即使在没有紧固螺钉的情况下也能保持良好的电连接。WDU 4 SL BL 主要用于控制和保护传输和分配网络中的开关装置,特别符合 EA-TS 50-18 标准,保证了额外的安全性。

    技术参数


    - 尺寸和重量:
    - 长度:60 mm
    - 宽度:6.1 mm
    - 高度:46.5 mm
    - 净重:13.18 g
    - 温度范围:
    - 工作温度:连续操作最小温度 -50°C,最大温度 120°C
    - 存储温度:未具体说明
    - 认证和标准:
    - IECEx/ATEX 认证编号:SIRA02ATEX3242U
    - IECEx 认证编号:IECEXSIR05.0040U
    - 最大电压(ATEX):275 V
    - 额定电流:32 A
    - 最大导线截面(ATEX):4 mm²
    - 额定数据:
    - 额定导线截面:4 mm²
    - 额定电压:500 V
    - 额定脉冲耐受电压:6 kV
    - 额定电流:32 A
    - 标准:IEC 60947-7-1
    - UL 认证数据:
    - 电压等级:600 V
    - 电流等级:30 A
    - 导线规格:最大 10 AWG,最小 22 AWG

    产品特点和优势


    WDU 4 SL BL 终端的主要优势在于其弹簧夹持机制,可以确保导线与终端之间始终保持良好接触。此外,它适用于多种电气环境,能够在极端温度条件下正常工作,这使得它成为能源行业尤其是电力传输和分配网络中的理想选择。与传统的螺栓式终端相比,WDU 4 SL BL 不仅简化了安装过程,还减少了故障风险,提升了系统的整体可靠性。

    应用案例和使用建议


    WDU 4 SL BL 主要应用于控制和保护系统的连接点,尤其是在需要高安全性的场合。例如,在工业自动化领域,这种终端可以用于保护设备的电源连接。对于实际应用中的导线连接,建议在安装前仔细检查导线规格和连接方向,确保符合产品的技术要求。同时,定期进行维护检查以确保导线与终端之间的接触质量。

    兼容性和支持


    WDU 4 SL BL 可以与其他符合相关标准的电气设备配合使用。制造商 Weidmüller 提供了详细的技术文档和支持服务,帮助用户正确安装和维护终端。用户可以在官方技术支持下获得详细的安装指南和故障排除建议。

    常见问题与解决方案


    - 问题:导线在终端中接触不良。
    - 解决办法:检查导线的剥线长度和剥线工艺,确保剥线长度合适且导线无损伤。重新安装导线并确保夹持螺丝已紧固到位。
    - 问题:终端出现过热现象。
    - 解决办法:检查终端连接的电流是否超过额定值,若超过则需减小负载或更换更大容量的终端。同时,检查终端周围的散热条件,确保通风良好。

    总结和推荐


    综上所述,WDU 4 SL BL 是一款高性能、高可靠性的弹簧夹持终端,适用于多种严苛的应用环境。其独特的弹簧夹持机制提供了更稳定的连接性能,适合用于电力系统中的关键连接点。尽管其成本相对较高,但其优异的性能和长期的可靠性使其成为值得投资的选择。因此,我们强烈推荐在电力传输和分配网络及其他高安全要求的应用中使用 WDU 4 SL BL 终端。

9203060000参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

9203060000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9203060000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 9203060000 9203060000数据手册
