1548060000

产品分类: 接线板-专用
厂牌: WEIDMüLLER
产品描述: 魏德米勒 导轨式接线端子排, A系列, 双层, 米色, 推入式端接, 24A
供应商型号: 470-1548060000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线板-专用 1548060000

1548060000概述


    产品简介

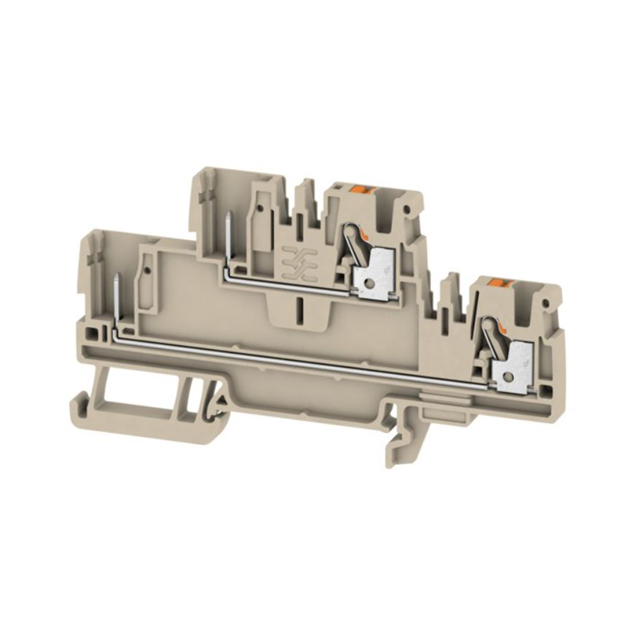

    APGTB 2.5 2T 4C/2 — Push-In Feed-Through Terminal
    APGTB 2.5 2T 4C/2 是一款由 Weidmüller Interface GmbH & Co. KG 生产的推入式穿墙接线端子。这种接线端子主要用于连接电线,提供安全可靠的电气连接。产品具有 2.5 mm² 的额定截面积,800 V 的额定电压,24 A 的额定电流,适用于工业自动化、建筑电气、机械设备等领域。

    技术参数


    - 额定电压: 800 V
    - 额定电流: 24 A
    - 额定截面积: 2.5 mm²
    - 连续工作温度范围: -60°C 至 130°C
    - 外形尺寸:
    - 宽度: 5.1 mm (0.201 英寸)
    - 高度: 91 mm (3.583 英寸)
    - 深度: 50.5 mm (1.988 英寸)
    - 包括导轨的总深度: 51 mm
    - 净重: 12.02 g
    - 材料: Wemid,颜色为深米色
    - 绝缘等级: UL 94 V-0
    - 认证标准: IECEx/ATEX, CSA, cURus
    - 连接方向: 顶部连接
    - 适配导线规格:
    - 固体导线最大截面: 2.5 mm²
    - 固体导线最小截面: 0.5 mm²
    - 细绞导线最大截面: 2.5 mm²
    - 细绞导线最小截面: 0.5 mm²

    产品特点和优势


    APGTB 2.5 2T 4C/2 推入式接线端子拥有多个独特功能和优势:
    - 高效安装: 推入式技术 (PUSH IN Technology) 可以大大减少布线时间,同时保证高导线拉力和简单操作。
    - 适应性强: 适用多种类型的导线(固体和细绞),且对导线截面积有广泛的适用范围(0.5 mm² 至 2.5 mm²)。
    - 坚固耐用: 高温 (-60°C 至 130°C) 和防火(UL 94 V-0 等级)使其适合恶劣环境。
    - 认证齐全: 通过了 IECEx/ATEX, CSA 和 cURus 认证,确保了产品的可靠性和安全性。

    应用案例和使用建议


    应用案例
    该接线端子广泛应用于各种工业场合,如:
    - 自动化控制系统:在各类 PLC 控制系统中连接传感器和执行器。
    - 建筑电气:用于建筑物内部配电系统的连接和保护。
    - 机械设备:用于机器设备的电控箱内,保障电力传输的安全性和可靠性。
    使用建议
    - 在安装前,仔细检查导线截面和导线类型是否符合该接线端子的规格要求。
    - 推入式连接技术可直接插入导线,但为了更好地固定导线,可在推入前使用线端套管加固。
    - 在极端环境下使用时,建议定期进行电气检测以确保其稳定运行。

    兼容性和支持


    APGTB 2.5 2T 4C/2 支持标准的 TS 35 导轨安装,可以轻松与大多数现有的导轨系统兼容。制造商 Weidmüller 提供了详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题: 导线无法牢固连接。
    - 解决方案: 确保导线没有损坏且符合规定的规格。可以使用适当的线端套管来增强导线的固定效果。
    2. 问题: 连接点过热。
    - 解决方案: 检查连接处是否有氧化现象或过紧,确保使用正确的工具和方法进行连接。
    3. 问题: 端子无法正确安装到导轨上。
    - 解决方案: 确认导轨是否为标准的 TS 35 类型,并确保接线端子安装到位。

    总结和推荐


    总结:
    APGTB 2.5 2T 4C/2 推入式接线端子凭借其高效安装、适应性强、坚固耐用的特点,在工业自动化、建筑电气和机械设备等领域有着广泛的应用前景。其丰富的认证和标准化设计使得其具备较高的市场竞争力。
    推荐:
    鉴于其出色的功能和适用性,强烈推荐在需要安全可靠连接的电气工程项目中使用这款推入式接线端子。

1548060000参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

1548060000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1548060000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-专用 WEIDMüLLER 1548060000 1548060000数据手册

1548060000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4275 ¥ 37.4124
10+ $ 2.691 ¥ 22.739
50+ $ 2.5164 ¥ 21.2636
250+ $ 2.16 ¥ 18.252
500+ $ 2.1384 ¥ 18.0695
2500+ $ 1.995 ¥ 16.8578
库存: 80
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.41
