0637820000

产品分类: 接线板-专用
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-0637820000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-专用 0637820000

0637820000概述

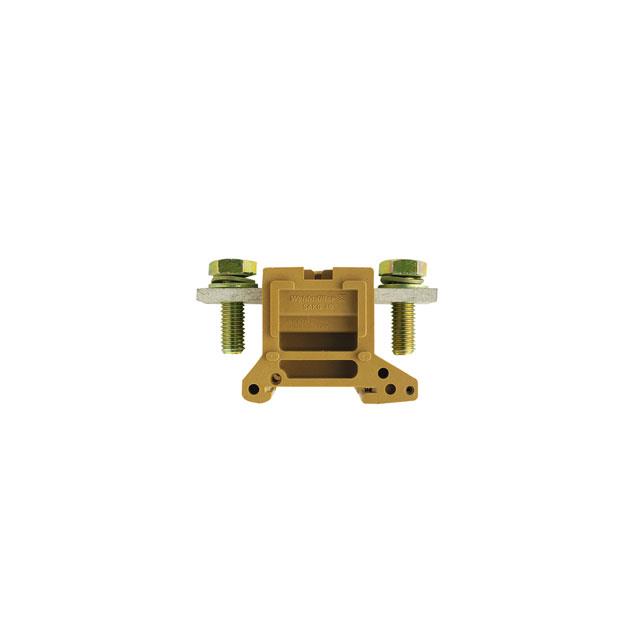

    电子元器件技术手册解析:SAKG 40/35 II/GW 特殊接线端子

    1. 产品简介


    SAKG 40/35 II/GW 是一款由Germin公司生产的特殊接线端子,属于SAK系列模组化端子产品。它适用于各种需要高强度电流连接的应用场景,如工业控制、电力分配和配电系统等。这款端子能够通过螺钉连接方式确保稳定的电气连接,适用于从10mm²到95mm²的导线截面。

    2. 技术参数


    - 导线连接规格:符合DIN 46234标准,支持10mm²至95mm²导线连接。
    - 颜色:中黄色。
    - 安装方式:侧向连接,TS 35型安装导轨。
    - 内部连接水平:无内部水平交叉连接。
    - 接线端子数量:1个接线端子,每层2个接线端子。
    - 尺寸:宽度46mm,高度53mm(最低版本),长度90mm。
    - 额定电压:1000V。
    - 额定电流:232A。
    - 绝缘材料UL阻燃等级:5VA。
    - 温度范围:-60°C至+130°C。
    - 冲击电压额定值:8kV。
    - 污染等级:3级。
    - 导线紧固范围:最小10mm²,最大95mm²。
    - 紧固螺丝规格:M10,紧固扭矩范围为10至20Nm。


    3. 产品特点和优势


    - 高效稳定:采用螺钉连接方式,提供稳定的电气连接。
    - 广泛适用:支持不同类型的导线连接,适用于多种应用场景。
    - 高防护等级:具有良好的绝缘性能和阻燃性能,适用于恶劣的工作环境。
    - 易于安装:TS 35型安装导轨方便快捷地进行安装。

    4. 应用案例和使用建议


    - 应用场景:可用于电力分配系统、工业控制系统、配电柜等领域。
    - 使用建议:在安装时需注意导线的正确连接方式,确保紧固螺丝的扭矩符合要求。此外,为了提高系统的可靠性和安全性,应定期检查端子连接的稳固性。

    5. 兼容性和支持


    - 兼容性:该端子适用于TS 35型安装导轨,与该类型导轨上的其他组件具有良好的兼容性。
    - 技术支持:厂商提供相应的文档下载和技术支持,确保用户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1:安装过程中遇到螺丝难以拧紧的问题。
    - 解决办法:确保螺丝紧固时施加正确的扭矩,避免过度拧紧导致损坏。
    - 问题2:导线连接不稳定。
    - 解决办法:检查导线是否正确连接,并确保导线和端子之间的接触良好。

    7. 总结和推荐


    SAKG 40/35 II/GW 特殊接线端子凭借其高效的电气连接能力、良好的绝缘性能和广泛的适用性,在众多同类产品中脱颖而出。它特别适合用于高可靠性需求的场合。经过测试和验证,我们推荐该产品作为电力分配和工业控制系统的理想选择。

0637820000参数

参数
长*宽*高 90mm(长度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

0637820000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

0637820000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-专用 WEIDMüLLER 0637820000 0637820000数据手册

0637820000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 52.0212 ¥ 443.7408
库存: 100
起订量: 20 增量: 0
交货地:
最小起订量为:1
合计: ¥ 443.74
