1048220000

厂牌: WEIDMüLLER
产品描述:
供应商型号: 1048220000
供应商: Master
标准整包数: 5

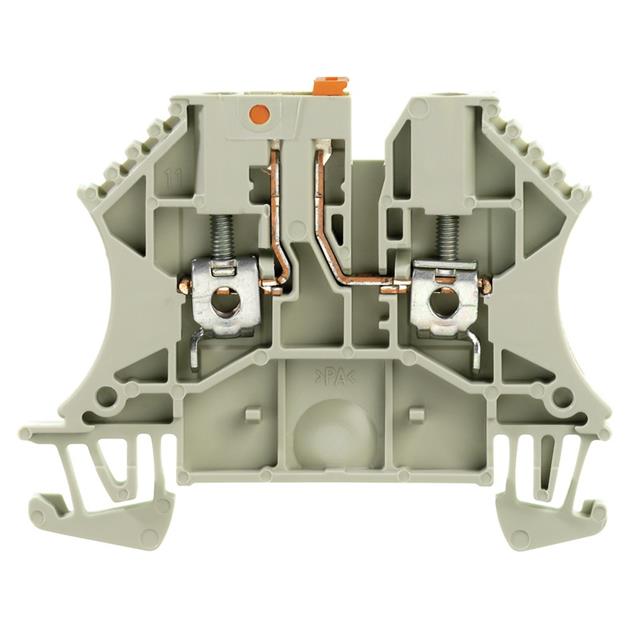

WEIDMüLLER 接线座- Din 轨道/通道 1048220000

1048220000概述


    产品简介


    WTR 2.5 GR 是来自 Weidmüller Interface GmbH & Co. KG 的一款测试分离端子。该产品隶属于 W-Series 系列,适用于需要进行可靠连接的应用场景。其主要功能包括提供稳固的螺钉连接,适用于0.5mm²到1.5mm²的细绞线。该产品以其坚固的结构和出色的导电性在工业控制、自动化设备和配电系统中得到广泛应用。

    技术参数


    - 尺寸与重量
    - 长度:60 mm
    - 宽度:5.1 mm
    - 高度:48 mm(最低版本高度为49 mm)
    - 净重:9.21 g
    - 温度范围
    - 操作温度范围:-50°C 至 120°C
    - 连接能力
    - 可夹持2根相同截面的电线(H05V/H07V)
    - 连接范围:0.5 mm² 到 1.5 mm²(精细绞线)
    - 线端套筒 DIN 46228/1 的连接范围:0.5 mm² 到 2.5 mm²
    - 额定数据
    - 额定电压:500 V
    - 额定冲击耐压:6 kV
    - 额定电流:24 A
    - 最大电线电流:24 A
    - 其他认证
    - CSA 认证:300 V,10 A,最大电线截面12 AWG
    - UL 认证:600 V,20 A,工厂布线最大12 AWG,最小30 AWG,现场布线最大12 AWG
    - UL 94 阻燃等级:V-0

    产品特点和优势


    WTR 2.5 GR 端子具有以下特点和优势:
    - 高机械强度:采用硬化钢制成,确保在恶劣环境下也能稳定运行。
    - 优良的导电性:使用高品质镀锡铜材料,保证优异的导电性能。
    - 广泛的适用性:可以处理0.5 mm²到1.5 mm²的电线,满足多样化的应用需求。
    - 符合RoHS标准:所有材料均符合环保要求,安全可靠。
    - 安装便捷:采用弹片式安装,便于快速安装和拆卸。

    应用案例和使用建议


    应用案例
    WTR 2.5 GR 端子广泛应用于工业控制系统的电路连接,如电机控制箱、自动化设备等。这些应用场景要求端子能够承受较高电流和温差变化,而 WTR 2.5 GR 的设计使其完全胜任这些任务。
    使用建议
    - 安装注意事项:确保在安装过程中使用正确的扭矩值(0.4 Nm 至 0.8 Nm),以避免过度拧紧导致损坏。
    - 电缆选择:根据具体应用场景选择合适规格的电线,避免使用超过或低于产品规定的最大电流范围的电线。
    - 维护保养:定期检查连接点是否有松动现象,及时调整扭矩以保持良好的电气接触。

    兼容性和支持


    WTR 2.5 GR 端子支持TS 35安装轨,并且需要使用端盖板。其与同类产品具有良好的兼容性,便于与其他电器设备集成。厂商提供了详细的技术支持文档和维护指南,帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    - Q: 如何正确设定扭矩?
    - A: 使用DMS电动螺丝刀设定扭矩,建议扭矩范围为0.4 Nm至0.8 Nm。如果没有专用工具,可以手动使用合适的扭力扳手进行操作。
    - Q: 电线能否过载使用?
    - A: 不建议过载使用,以免造成短路或烧毁。请严格遵守产品说明书中指定的最大电流范围。

    总结和推荐


    WTR 2.5 GR 端子以其坚固耐用的设计、广泛的适用性和优良的导电性能,在工业控制和自动化设备中表现突出。无论是在极端环境还是日常应用中,它都能保持稳定的性能,非常值得推荐。用户在选择时应注意仔细阅读产品手册,按照推荐的扭矩值进行安装和维护,以确保长期可靠的使用效果。

1048220000参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

1048220000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1048220000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 1048220000 1048220000数据手册

1048220000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.669 ¥ 39.5464
50+ $ 4.2401 ¥ 35.2547
100+ $ 4.0766 ¥ 33.8952
300+ $ 3.798 ¥ 31.1018
500+ $ 3.7031 ¥ 30.3243
1000+ $ 3.6081 ¥ 29.5467
2500+ $ 3.5554 ¥ 29.1148
5000+ $ 3.5554 ¥ 29.1148
库存: 88
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 197.73
直接购买
加入购物车
