1020040000

厂牌: WEIDMüLLER
产品描述: Conn Feed-Through Terminal Block 2 POS Screw ST T DIN Rail
供应商型号: 1020040000
供应商: 国内现货
标准整包数: 10
WEIDMüLLER 接线座- Din 轨道/通道 1020040000

1020040000概述

    WDU 2.5 RT 终端——技术手册概述

    1. 产品简介

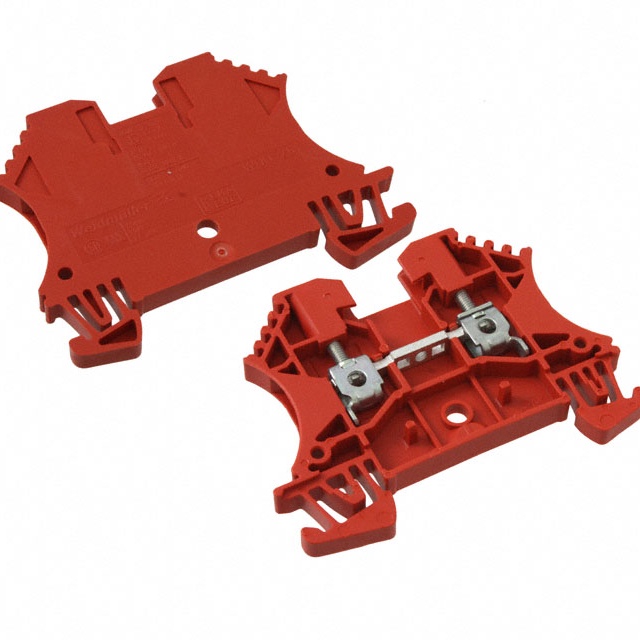

    WDU 2.5 RT 是一款由Weidmüller Interface GmbH & Co. KG生产的终端,属于W系列,具备钳夹轭连接。这款产品广泛应用于各种电子系统中,尤其是在需要可靠且高效连接的应用场合。它通过螺丝连接方式实现直接安装,主要用于电缆连接,支持2.5 mm²的额定截面积。

    2. 技术参数


    WDU 2.5 RT 终端的主要技术参数如下:
    - 尺寸
    - 长度:60 mm
    - 宽度:5.1 mm
    - 高度:46.5 mm(最低版本高度为47 mm)
    - 重量:8.62 g
    - 温度范围
    - 工作温度:-50°C 到 +120°C
    - 存储温度:未明确
    - 认证
    - CSA 认证:电压等级B(30 V)、C(600 V)、D(30 V)
    - UL 认证:电压等级C(600 V)、电流等级C(25 A),最小导线直径12 AWG
    - IECEx/ATEX 认证:最大电压550 V,电流21 A(ATEX),20 A(IECEX)
    - 电气参数
    - 额定电流:24 A
    - 最大电流:32 A
    - 额定电压:800 V
    - 额定脉冲耐压:8 kV
    - 污染等级:3
    - 其他特性
    - 环境合规性:符合RoHS要求,通过当前环保标准测试
    - 材料:硬钢、锡铜
    - 兼容安装轨:TS 35

    3. 产品特点和优势


    - 耐用性强:采用硬化钢制造,确保机械强度。
    - 高导电性:使用优质镀锡铜材料,以保证最佳的电导率。
    - 广泛适用:支持从0.05 mm²到300 mm²的多种导线规格。
    - 环境友好:所有材料均符合RoHS标准,满足现代环保需求。
    - 多认证:具有多项国际安全认证,适用于多种工业环境。

    4. 应用案例和使用建议


    WDU 2.5 RT 终端通常用于工业自动化控制系统、配电系统、工业机械等领域。这些终端能够在各种恶劣环境中稳定工作,如极端温度变化、高湿度等。使用建议如下:
    - 确保正确安装:严格按照制造商的技术指导进行安装,特别是关于导线大小和剥皮长度的规定。
    - 维护定期检查:为了确保长期稳定运行,定期检查连接部位是否有松动现象。

    5. 兼容性和支持


    WDU 2.5 RT 终端支持TS 35安装轨,兼容性强。Weidmüller公司提供详细的技术支持文档和安装指南,帮助客户顺利完成安装和调试。

    6. 常见问题与解决方案


    - 问题1:螺丝紧固不充分导致接触不良。
    - 解决方案:严格按照说明书规定的扭矩值拧紧螺丝,必要时可使用指定的电动螺丝刀进行紧固。
    - 问题2:终端插头无法正确插入导线。
    - 解决方案:确保导线芯线正确插入并压紧,同时确认导线符合规格要求。

    7. 总结和推荐


    综上所述,WDU 2.5 RT 终端是一款高性能、多功能且环境友好的终端设备。其坚固耐用的设计、广泛的适用性和优良的电气性能使其成为许多工业应用场景的理想选择。我们强烈推荐此款产品给对可靠性有高要求的应用场景。

1020040000参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

1020040000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1020040000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 1020040000 1020040000数据手册

1020040000封装设计

查看详情并下载
Symbol
Footprint
3D Model
