1988230000

厂牌: WEIDMüLLER
产品描述:
供应商型号: 470-1988230000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线座- Din 轨道/通道 1988230000

1988230000概述


    产品简介

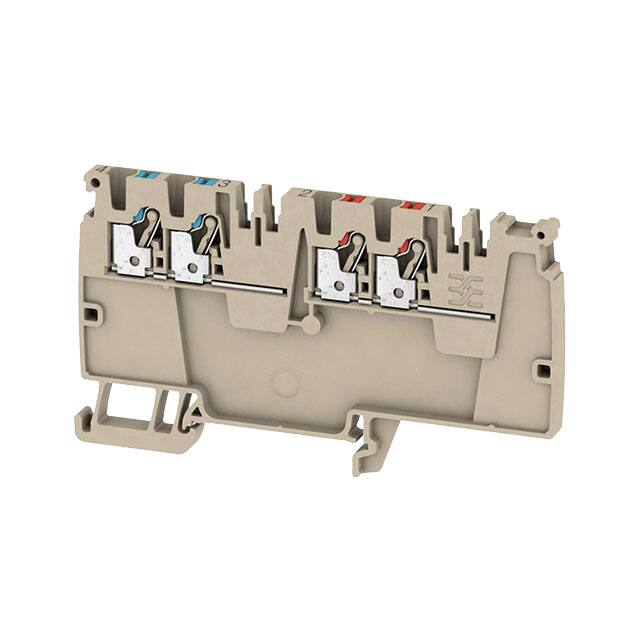

    AAP14 2.5 LI-LI 是由Weidmüller Interface GmbH & Co. KG生产的一款高性能模块化分线端子。这种类型的端子主要用于电流分配和集中控制电压分布。与传统的接线方式相比,AAP14 2.5 LI-LI采用PUSH IN技术,能够提供更便捷、更稳定的电气连接。这款端子适用于各种工业自动化应用,特别是在需要高效处理控制电压和信号传输的场合。

    技术参数


    - 基本规格
    - 型号: AAP14 2.5 LI-LI
    - 订单号: 1988230000
    - 版本: 模块化分线端子,PUSH IN技术,2.5 mm²,500 V,24 A,深棕色
    - 全球贸易项目编号 (GTIN/EAN): 4050118372946
    - 尺寸和重量
    - 宽度: 5.1 mm(0.201英寸)
    - 高度: 94 mm(3.701英寸)
    - 深度: 54 mm(2.126英寸)
    - 净重: 12.598克
    - 温度范围
    - 连续工作温度范围: -50°C至130°C
    - 材料数据
    - 材料: Wemid
    - 颜色: 深棕色
    - 阻燃等级: UL 94 V-0
    - 系统规格
    - 端盖板需求: 需要
    - 潜在数量: 2
    - 级别数量: 1
    - 每级夹紧点数量: 2
    - 每层潜在数量: 2
    - 内部层间交叉连接: 否
    - PE连接: 否
    - 安装导轨: TS 35
    - 连接规格
    - 端子规格: 刀片大小0.6x3.5 mm,额定连接的最大截面积为2.5 mm²,最小截面积为0.5 mm²
    - 连接方向: 顶部
    - 剥线长度: 10 mm
    - 双端子最大截面积: 1.5 mm²
    - 双端子最小截面积: 0.5 mm²
    - 绝缘层剥线规格: DIN 46228/4,最小额定连接截面积为0.5 mm²
    - 绝缘层剥线规格: DIN 46228/1,额定连接最大截面积为2.5 mm²
    - 额定连接最大截面积: 2.5 mm²
    - 固体芯额定连接最大截面积: 2.5 mm²
    - 固体芯额定连接最小截面积: 0.5 mm²
    - 多股线额定连接最大截面积: 2.5 mm²
    - 多股线额定连接最小截面积: 0.5 mm²
    - 带有塑料套管的多股线额定连接最大截面积: 2.5 mm²
    - 带有塑料套管的多股线额定连接最小截面积: 0.5 mm²
    - 额定值
    - 额定截面积: 2.5 mm²
    - 额定电压: 500 V
    - 额定电流: 24 A
    - 浪涌耐压: 6 kV
    - 污染等级: 3
    - 过电压类别: III
    - 分类
    - ETIM 6.0: EC000897
    - eClass 6.2: 27-14-11-20
    - eClass 9.1: 27-14-11-20
    - 认证
    - RoHS合规: 符合

    产品特点和优势


    AAP14 2.5 LI-LI具备多种优势,使其在众多同类产品中脱颖而出。以下是几个显著特点:
    1. PUSH IN技术:采用PUSH IN技术,使得安装和接线过程更加简便快捷,减少了操作时间并提高了效率。
    2. 高安全性:UL 94 V-0阻燃等级确保在恶劣环境下具有良好的安全性能。
    3. 多功能应用:可用于各种工业自动化控制系统,如机床、机器人和生产线。
    4. 高稳定性:连续工作温度范围宽广(-50°C至130°C),适合各种严苛的工作环境。
    5. 高质量材料:采用高品质的Wemid材料制成,保证了长期使用的可靠性和耐用性。

    应用案例和使用建议


    AAP14 2.5 LI-LI广泛应用于各种自动化控制系统,例如:
    1. 工业自动化系统:用于机床和机器人系统的控制电压分配。
    2. 电力控制系统:在电力传输和配电系统中,进行集中控制电压的高效管理。
    3. 楼宇自动化:在智能楼宇系统中,实现传感器和执行器之间的信号传输。
    使用建议:
    - 在连接电缆时,确保剥线长度准确,以避免接触不良或短路。
    - 定期检查端子是否紧固良好,以确保连接可靠性。
    - 根据具体的应用需求选择合适的端子型号和规格,以满足不同的电气参数要求。

    兼容性和支持


    AAP14 2.5 LI-LI支持广泛的电气系统,并且可以与大多数标准导线兼容。Weidmüller提供了丰富的技术支持和服务网络,用户可以通过本地销售和技术支持团队获得帮助。

    常见问题与解决方案


    - 问题1: 连接电缆时无法正确安装。
    - 解决方案: 确保剥线长度符合要求,并按照说明书操作。

    - 问题2: 端子温度过高。
    - 解决方案: 检查安装环境,确保散热良好;必要时可增加冷却装置。

    总结和推荐


    总体而言,AAP14 2.5 LI-LI是一款非常可靠的工业自动化控制系统组件,以其PUSH IN技术、安全性能和广泛的应用范围而著称。它在控制电压分配和集中管理方面表现出色,适用于多种工业应用场景。对于需要高效稳定控制的用户来说,这款产品是一个理想的选择。强烈推荐使用AAP14 2.5 LI-LI来提高您的自动化系统的可靠性和效率。

1988230000参数

参数
零件状态 在售
包装方式 盒装,散装

1988230000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。
