9537510000

厂牌: WEIDMüLLER
产品描述: 魏德米勒 直通式接线端子 , W系列, 单层, 黑色, 螺钉拧紧端接, 41A
供应商型号: Q-BN-9537510000
供应商: 期货订购
标准整包数: 1

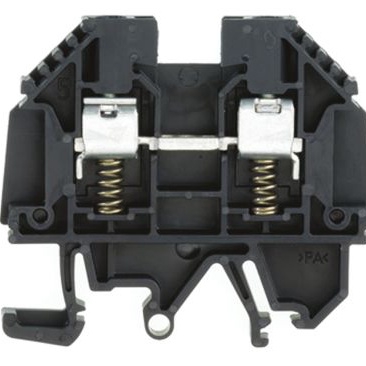

WEIDMüLLER 接线座- Din 轨道/通道 9537510000

9537510000概述


    产品简介


    本产品为W系列模块化终端,采用外部弹簧设计。这种模块化的螺丝连接型终端主要用于工业电气设备中的接线,适用于需要高稳定性和可靠性的工作环境。其主要功能是在不同电气装置之间提供安全可靠的连接。这些终端广泛应用于工业自动化系统、机械设备、电力分配等领域。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 500 V |
    | 额定电流 | 32 A |
    | 额定导线截面积 | 4 mm² |
    | 最大导线截面积 | 6 mm² |
    | 额定脉冲电压 | 6 kV |
    | 工作温度范围 | -50 °C 到 +120 °C |
    | 端子宽度 | 6.1 mm |
    | 高度(最低版本) | 47 mm |
    | 长度 | 60 mm |
    | 重量 | 12.15 g |
    | 绝缘材料燃烧等级 | UL 94 V-0 |
    | 导体连接方向 | 侧面连接 |
    | 连接螺钉 | M3 |
    | 螺钉紧固扭矩范围 | 0.5...1.0 Nm |

    产品特点和优势


    W系列模块化终端采用了独特的弹簧设计,可以确保接触稳定性。其显著优势包括:
    - 稳定的接触:弹簧的设计提供了额外的接触稳定性,减少了因振动或热循环导致的松动问题。
    - 广泛的适用性:适用于各种导线规格,包括实心和柔性导线,甚至带有套管的导线。
    - 良好的散热性能:材料选择和结构设计使得产品在高温环境下仍能保持良好性能。
    - 安全性高:符合多个国际标准,如IEC 60947-7-1和UL 94 V-0,确保了产品在极端条件下的可靠性和安全性。

    应用案例和使用建议


    该模块化终端广泛应用于各类工业环境中,如工业自动化控制系统、电源分配系统、机械设备连接等。使用时应注意以下几点:
    - 在安装过程中,务必确保导线插入至正确位置,并且与螺钉牢固连接。
    - 使用适当的紧固工具(如电动力矩螺丝刀)以达到规定的紧固扭矩范围,以确保长期稳定运行。
    - 为了提高可靠性,可以在重要节点上添加额外的连接,但需要注意总电流限制,以免超出最大允许值。

    兼容性和支持


    这些模块化终端与其他同类型的终端具有良好的兼容性,可以方便地进行组合使用。制造商提供了详细的安装指南和技术支持,以帮助用户正确安装和使用这些产品。此外,产品还获得了多种认证,如IECEx、ATEX和UL,确保其在各类苛刻环境中的可靠性和安全性。

    常见问题与解决方案


    1. 如何确保端子连接的安全性?
    - 确保导线完全插入到指定位置,并按照推荐的紧固扭矩进行拧紧。使用电动力矩螺丝刀可以更好地控制紧固力度。
    2. 安装后导线发热异常怎么办?
    - 检查导线是否正确插入并紧密连接,确认所有紧固件均已到位。如有必要,重新拧紧连接螺钉,并确保安装位置不会过热。
    3. 导线连接处断裂或损坏怎么办?
    - 确认导线是否有足够的强度和直径,并按照制造商推荐的切割长度和绝缘剥除长度进行操作。如发现问题持续存在,请联系技术支持部门。

    总结和推荐


    W系列模块化终端以其出色的接触稳定性和广泛的应用范围成为市场上的佼佼者。其优越的性能和可靠性使其在工业自动化领域得到了广泛应用。我们强烈推荐使用这一产品,特别是在那些需要高可靠性和稳定性的应用场景中。对于追求卓越品质和安全性的用户而言,这些终端无疑是一个理想的选择。

9537510000参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

9537510000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9537510000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 9537510000 9537510000数据手册

9537510000封装设计

查看详情并下载
Symbol
Footprint
3D Model
