0150420000

产品分类: 接线板-专用
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-0150420000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-专用 0150420000

0150420000概述


    产品简介

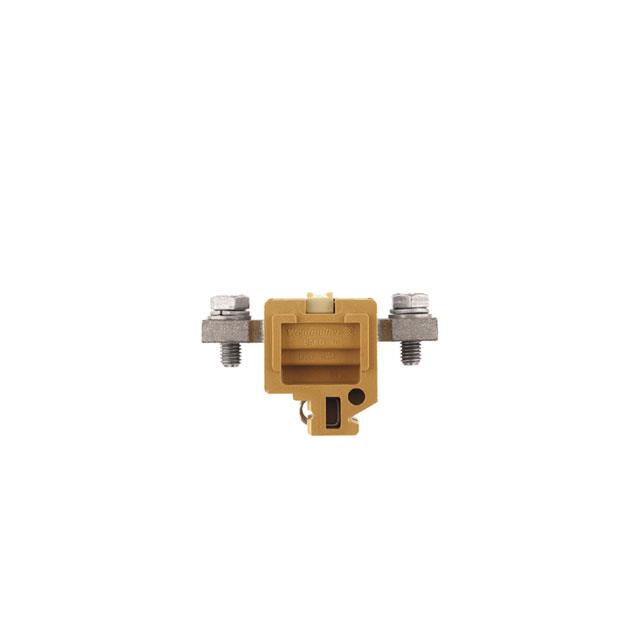

    SAKG 70 II/GW 是一款用于工业自动化和配电系统的螺钉端子模块。该产品特别适用于需要进行特殊连接的应用场合,尤其适合导线截面积为70 mm²的情况。SAKG 系列螺钉端子模块提供稳定的连接,广泛应用于电力系统、工业控制、机械设备等领域。

    技术参数


    | 参数 | 值 |

    | 导线连接规格 | DIN 46234: 16 mm² 至 95 mm²
    DIN 46235: 10 mm² 至 50 mm² |
    | 色彩材料 | 中黄色 |
    | 安装方向 | 侧面安装 |
    | 是否需要末端板 | 是 |
    | 爆炸测试版本 | 无 |
    | 额定电压 | 1000 V |
    | 额定电流 | 192 A |
    | 绝缘材料阻燃等级 | UL 94 5VA |
    | 绝缘材料 | Germin KrG |
    | 宽度 | 32 mm |
    | 高度 | 51.4 mm |
    | 长度 | 84 mm |
    | 重量 | 189.5 g |

    产品特点和优势


    1. 可靠连接:SAKG 70 II/GW 能够稳定连接导线截面积为70 mm² 的电缆,保证了连接的安全性和可靠性。
    2. 高耐温性:能够在 -60°C 到 +130°C 的宽温度范围内正常工作。
    3. 安全设计:具备高阻燃等级,UL 94 5VA,保障了在极端情况下的安全性。
    4. 安装简便:采用侧面安装方式,方便快捷,易于操作。

    应用案例和使用建议


    应用案例
    SAKG 70 II/GW 广泛应用于工业自动化系统和配电柜中。例如,在某些电力传输和分配设备中,该端子能够实现对大截面电缆(如10 mm²至95 mm²)的高效连接,确保系统的安全和稳定性。
    使用建议
    - 安装位置选择:考虑到安装环境,尽量避免高温区域,以免影响产品的使用寿命。
    - 紧固力矩:按照技术手册的要求设置紧固力矩(6.0 Nm 至 12 Nm),确保连接可靠且不过度压紧导致损伤。
    - 定期检查:为了确保长期运行的稳定性,建议定期对端子进行检查,确保所有连接部件没有松动或损坏。

    兼容性和支持


    SAKG 70 II/GW 可以直接安装在TS 32标准导轨上,无需额外工具。制造商提供了详细的安装指南和技术支持,以便用户能够顺利安装和维护该产品。此外,相关认证包括IEC 60947-7-1 和 UL 认证,确保产品符合国际标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 检查并调整紧固力矩到正确范围。 |
    | 发热异常 | 确认安装是否正确,是否有过度压紧或连接松动。 |

    总结和推荐


    总体来看,SAKG 70 II/GW 螺钉端子模块是一款高性能的产品,具有稳定的电气连接能力、高安全性和可靠性。尤其是在工业自动化系统中,其出色的表现使其成为众多工程师的首选。鉴于其广泛应用的场景和强大的技术支持,强烈推荐使用此款产品。
    希望以上内容能帮助您更好地了解和使用 SAKG 70 II/GW 螺钉端子模块。

0150420000参数

参数
长*宽*高 84mm(长度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

0150420000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。
