1031100000

厂牌: WEIDMüLLER
产品描述:
供应商型号: 1031100000
供应商: Master
标准整包数: 50
WEIDMüLLER 接线座- Din 轨道/通道 1031100000

1031100000概述

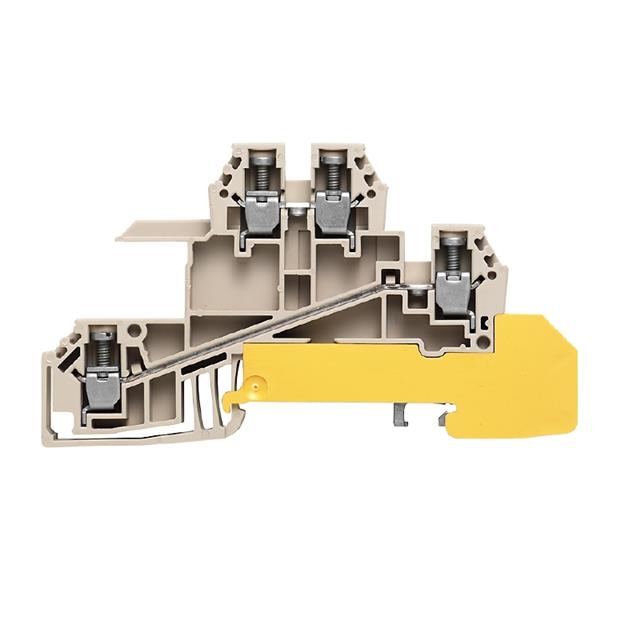

    WDL 2.5/S/L/L/PE 模块化安装终端技术手册

    产品简介


    WDL 2.5/S/L/L/PE 是一款适用于电路连接的模块化安装终端。这种产品主要用于空间节约型设计的三相电路连接,仅需两个终端即可完成布线。它具有2.5mm²的螺钉连接方式,适用于WEMID材料,颜色为暗米色,安装方式符合TS 35标准。产品特别适用于需要处理细线缆和安全连接的场合。

    技术参数


    - 订购编号:1031100000
    - 零件号:WDL 2.5/S/L/L/PE
    - 版本:层式安装终端,截面积2.5mm²,螺钉连接,WEMID材料,暗米色,安装于TS 35导轨上
    - EAN:4008190042202
    - 数量:50个/包
    技术规格
    - 导线适用范围(固态导体):最小0.5mm²,最大1.5mm²
    - 导线适用范围(柔性导体):最小0.5mm²,最大1.5mm²
    - 导线适用范围(带套管柔性导体):最小(DIN 46228部分1)0.5mm²,最大1.5mm²
    - 绝缘材料颜色:暗米色
    - 安装方向:侧向
    - 端板要求:是
    - 防爆版本:"Ex e"无
    - 操作温度范围:-50°C至+120°C
    - 安装类型:快接式安装
    - 螺钉绝缘材料的阻燃等级:UL 94 V-0
    - 额定电压:400V
    - 额定电流:24A
    - 额定脉冲电压:4kV
    - 工作环境:污染程度3
    额外技术数据
    - CSA电压额定值:300V
    - CSA电流额定值:10A
    - CSA最小截面积:AWG 26
    - CSA最大截面积:AWG 12
    - 钳压范围(附加连接):最小(DIN 46228部分1)0.5mm²,最大2.5mm²
    - 端子间隔:6.1mm
    - 最低高度:49mm
    - 长度:84.5mm
    - TS 35偏移:48.1mm
    - 断开终端的扭矩水平:DMS电动螺丝刀1级
    - N导体断开终端:适用于N母线3 x 10mm
    - UL电压额定值:300V
    - UL电流额定值:15A
    - UL最小截面积:AWG 22
    - UL最大截面积:AWG 12
    - 获得认证:符合IEC 60947-7-1(-7-2)

    产品特点和优势


    WDL 2.5/S/L/L/PE具有多种特点和优势。首先,它通过提供紧凑且高效的空间节约设计,使得电路布线变得更加简单和快捷。其次,由于采用了坚固耐用的螺钉连接方式,其连接可靠性得到显著提升。此外,该产品的操作温度范围广泛,适合各种恶劣环境条件的应用,从而提升了其可靠性和耐用性。

    应用案例和使用建议


    此产品可应用于需要高效连接各种尺寸和类型的电线或电缆的工业环境,例如制造工厂、数据中心、配电盘等。使用建议包括严格按照安装指南进行安装,并确保所有电气连接都紧固且正确接地。对于需要较高电流传输的应用场合,建议考虑使用多层级联的终端以提高整体承载能力。

    兼容性和支持


    WDL 2.5/S/L/L/PE与现有的N导轨安装系统兼容,方便用户直接安装到现有的配电装置中。同时,制造商还提供了全面的技术支持服务,包括安装指导、故障排除及维修服务等。

    常见问题与解决方案


    - 问题:安装时难以正确定位端板?
    解决方案: 请仔细阅读安装手册,确保按照指定步骤正确安装端板。

    - 问题:终端接触不良?
    解决方案: 请检查所有导线是否正确夹紧,必要时重新调整夹紧螺丝至正确的扭矩范围内。

    总结和推荐


    综上所述,WDL 2.5/S/L/L/PE是一款高效、可靠且易于安装的模块化安装终端,非常适合用于复杂电路的连接需求。考虑到其卓越的性能表现和广泛的应用范围,我们强烈推荐将其作为工业和商业环境中电气连接解决方案的首选。

1031100000参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

1031100000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1031100000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- Din 轨道/通道 WEIDMüLLER 1031100000 1031100000数据手册

1031100000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.1747 ¥ 34.7109
100+ $ 3.815 ¥ 31.7202
250+ $ 3.498 ¥ 29.069
500+ $ 3.3338 ¥ 27.3005
1000+ $ 3.3127 ¥ 27.1277
2500+ $ 3.3022 ¥ 27.0413
5000+ $ 3.2811 ¥ 26.8685
7500+ $ 3.2811 ¥ 26.8685
库存: 150
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1735.54
