首页  >  产品百科  >  260-104

260-104

产品分类: 接线板-专用
厂牌: WAGO
产品描述: 万可 模块化端子块, 260系列, 单层, 灰色, 钳制端接, 18A
供应商型号: Q-260-104
供应商: 云汉优选
标准整包数: 100

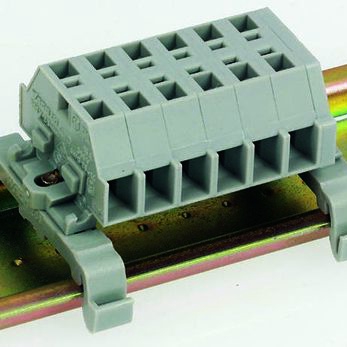

WAGO 接线板-专用 260-104

260-104概述


    产品简介


    260系列端子排是一种广泛应用于电气工程领域的电子元器件,主要用于连接电线或电缆。这些端子排可以用于多种应用场景,如配电盘、控制面板和自动化系统等。260系列端子排的设计考虑到了各种安装方式,包括螺丝固定、卡扣式安装等,以适应不同的安装需求。其主要功能是为电线提供安全可靠的连接点,确保电力传输的稳定性和安全性。

    技术参数


    - 额定电压:400V
    - 额定浪涌电压:6kV
    - 污染等级:3级
    - 导线截面积范围:0.08 - 1.5 mm²(AWG 28 - 16)
    - 额定电流:10AU
    - 瞬时电流:18A
    - 绝缘电压:300V
    - 颜色:灰色、浅灰色、蓝色、橙色、绿色-黄色
    - 终端宽度:5mm / 0.197 in
    - 长度:8 - 9mm / 0.33 in
    - 标记配件:见第13节
    - 批准清单和用户指南:见页码634至637

    产品特点和优势


    260系列端子排具有多个显著特点和优势,使其在市场上具有较高的竞争力。首先,其额定浪涌电压高达6kV,能够承受极端条件下的过电压,保证了系统的稳定运行。其次,支持广泛的导线截面积范围(0.08 - 1.5 mm²),适用于多种不同类型的导线,增强了产品的通用性。此外,260系列端子排采用了卡扣式安装方式,使得安装过程更加便捷高效。最后,该系列端子排经过严格的质量测试,符合国际标准,提供了可靠的安全保障。

    应用案例和使用建议


    260系列端子排广泛应用于工业自动化控制系统、配电盘和电气安装项目中。例如,在一个典型的配电盘设计中,工程师可以选择合适的260系列端子排,通过其卡扣式安装方式,快速而稳固地将多根导线连接起来。为了确保最佳的使用效果,建议在安装过程中遵循以下几点建议:
    - 确保导线截面积符合260系列端子排的要求。
    - 在安装前检查每个端子排的颜色,确保与整体设计的一致性。
    - 使用适当的工具(如部分绝缘手柄的操作工具)来避免电击风险。

    兼容性和支持


    260系列端子排与其他标准的DIN 35型导轨兼容,可方便地安装于标准导轨上。此外,制造商还提供了丰富的附件,如测试插件模块、绝缘跳线条等,进一步丰富了其应用范围。厂商提供的技术支持包括用户指南和批准清单,确保用户能够正确安装和使用这些产品。

    常见问题与解决方案


    在使用260系列端子排的过程中,用户可能会遇到以下问题及相应的解决方案:
    - 问题1:无法正确安装端子排
    - 解决方案:确认使用的工具和安装步骤正确无误,检查端子排和导轨是否完全对齐。
    - 问题2:导线容易松动
    - 解决方案:检查导线是否正确插入并紧固,必要时更换适当的端子排或使用防松措施。
    - 问题3:绝缘性能不佳
    - 解决方案:确保安装环境满足要求,没有明显的污染和潮湿情况。定期检查端子排的状态,如有损坏及时更换。

    总结和推荐


    综上所述,260系列端子排凭借其高可靠性、多样化的适用范围以及出色的性能参数,成为工业电气领域的重要选择之一。无论是对于需要大量端子连接的应用还是需要高电压保护的场合,260系列端子排都表现出色。建议在设计和安装电气系统时优先考虑使用该系列产品,以确保系统的长期稳定运行。

260-104参数

参数
安装方式 直接安装
零件状态 在售
包装方式 盒装

260-104厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

260-104数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 260-104 260-104数据手册

260-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 8.268
200+ ¥ 7.95
库存: 200000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 826.8
直接购买
加入购物车
