870-137

产品分类: 接线板-专用
厂牌: WAGO
产品描述:
供应商型号: Q-BN-870-137
供应商: 期货订购
标准整包数: 1
WAGO 接线板-专用 870-137

870-137概述

    WAGO 870-137 技术手册

    产品简介

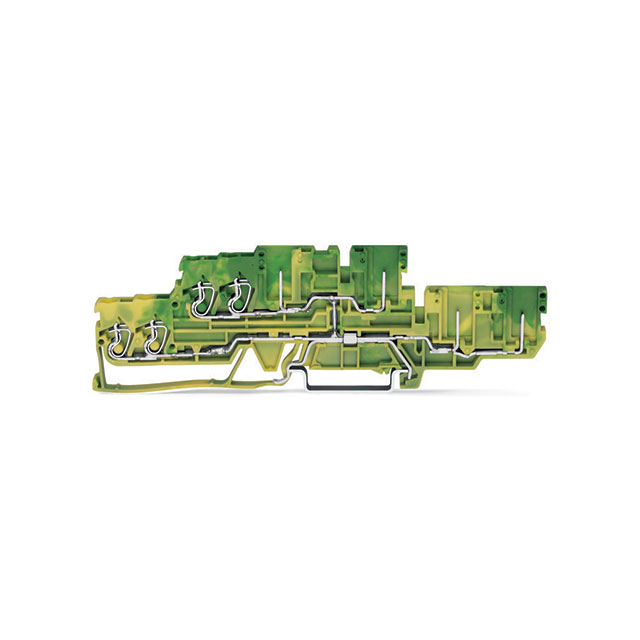

    WAGO 870-137 是一种双层连接器终端块,适用于导轨安装(DIN 35x15 和 35x7.5)。它具备 4 个连接点和 1 个电位点,采用 CAGE CLAMP® 连接技术,允许铜导体的连接。其设计用于前入式布线,具有高度可靠且便于操作的特点。

    技术参数


    - 连接技术: CAGE CLAMP®
    - 额定电压类别: III/3
    - 污染等级: 3
    - 可连接导体材料: 铜
    - 单根实心导体范围: 0.08 - 2.5 mm² 或 28 - 12 AWG
    - 多股细导体范围: 0.08 - 4 mm² 或 28 - 12 AWG
    - 剥线长度: 6 - 7 mm 或 0.24 - 0.28 英寸
    - 水平安装设计
    - 宽度: 5 mm 或 0.197 英寸
    - 高度: 37.1 mm 或 1.461 英寸
    - 深度: 132.7 mm 或 5.224 英寸

    产品特点和优势


    1. 耐用性高: 由高品质材料制成,经久耐用。
    2. 连接可靠性: 采用 CAGE CLAMP® 连接技术,确保可靠的电气连接。
    3. 易于操作: 设计人性化,方便用户进行操作。
    4. 多功能性: 可以同时处理单根实心导体和多股细导体。

    应用案例和使用建议


    WAGO 870-137 广泛应用于工业自动化、建筑电气系统及各种复杂电气系统的终端连接。根据其技术参数,适合于需要高可靠性连接的应用场合。建议在安装时遵循手册中的指引,确保剥线长度和连接紧固度符合要求,以实现最佳性能。

    兼容性和支持


    - 兼容产品: 包括不同规格的端帽、接线端子和标记卡。
    - 制造商支持: 提供了详尽的技术文档和支持服务,确保用户能够正确安装和维护设备。

    常见问题与解决方案


    1. 连接不牢固:
    - 解决方案: 确保导体正确插入到连接槽内,并使用适当的工具(如操作工具)压紧连接。
    2. 无法找到正确的剥线长度:
    - 解决方案: 查看技术手册中关于具体导体尺寸的推荐剥线长度,按照指南操作。
    3. 设备无法正常工作:
    - 解决方案: 检查连接点是否有松动或损坏,确保所有连接正确无误。如有必要,联系制造商获取技术支持。

    总结和推荐


    WAGO 870-137 是一款高性能的双层连接器终端块,具有坚固耐用、操作简便等特点,适用于多种复杂电气系统中的连接需求。其强大的连接能力和广泛的应用场景使其成为市场上值得信赖的选择。建议在购买和安装时参考详细技术手册,并结合制造商的支持,以确保最优效果。

870-137参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

870-137厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

870-137数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 870-137 870-137数据手册

870-137封装设计

查看详情并下载
Symbol
Footprint
3D Model
