745-154

产品分类: 接线板-专用
厂牌: WAGO
产品描述: PCB Terminal Block, 4 mm2, Pin Spacing 7.5 mm, 4-Pole
供应商型号: 745-154
供应商: 云汉优选
标准整包数: 90
WAGO 接线板-专用 745-154

745-154概述

    WAGO PCB Terminal Block (745-154) 技术手册解读

    1. 产品简介

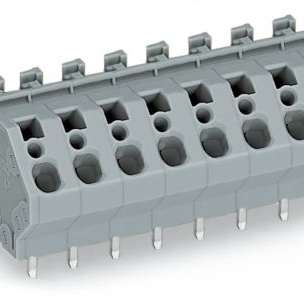

    WAGO 745-154 是一款采用 CAGE CLAMP® 技术的 PCB 端子排,设计用于高效连接和固定电子元件。这款端子排支持四根导线(4-pole),适用于截面积为 4 mm² 的实心导线及细绞线。它广泛应用于工业控制、自动化系统、配电盘以及其他需要高可靠性和紧凑安装空间的场合。凭借其创新的设计和技术特性,该端子排在行业内具有较高的市场竞争力。

    2. 技术参数


    以下为产品的核心技术参数:
    | 参数 | 值 |

    | 额定电压(III/3) | 500 V |
    | 冲击电压(III/3) | 6 kV |
    | 最大额定电流 | 32 A |
    | 导线截面积 | 0.08–4 mm² 或 28–12 AWG |
    | 针间距 | 7.5 mm |
    | 极数 | 4 极 |
    | 接线角度至 PCB | 45° |
    | 宽度 | 29 mm |
    | 高度 | 23 mm |
    | 深度 | 22.9 mm |
    | 材料组别 | I |
    | 绝缘材料 | 聚酰胺 46 (PA 46) |
    | 阻燃等级(UL94) | V0 |
    | 工作温度范围 | -60°C 至 +105°C |

    3. 产品特点和优势


    1. CAGE CLAMP® 技术:此端子排采用了 WAGO 的标志性 CAGE CLAMP® 连接技术,确保高效且稳定的导线夹持能力,即使在振动环境中也能提供可靠连接。
    2. 多用途适配性:支持实心导线及带护套细绞线,满足多样化需求。
    3. 紧凑设计:针间距为 7.5 mm,同时通过排列方式节省了 PCB 上的空间。
    4. 高可靠性:通过多项国际认证(如 UL、CSA),确保在严苛环境下的稳定运行。
    5. 易操作性:提供工具驱动操作选项,使接线更加便捷。

    4. 应用案例和使用建议


    应用场景:
    - 工业控制面板中的信号和电源布线。
    - 自动化设备的连接,如传感器、继电器模块等。
    - 配电柜中的信号分配。
    使用建议:
    - 在使用过程中,请严格按照导线规格(0.08–4 mm²)进行接线,避免因过载导致接触不良。
    - 使用适当的工具驱动操作 CAGE CLAMP®,以确保牢固的夹持效果。
    - 在高温或高污染环境下使用时,应特别注意环境清洁,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:本产品适用于大部分 PCB 基板,尤其适合标准化设计的电路板布局。
    - 支持与维护:WAGO 提供全面的技术文档和支持服务,确保客户能够快速解决问题并获取所需信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不稳定 | 确保正确使用工具操作,检查针脚对齐。 |
    | 热稳定性差 | 使用时避免超出推荐的工作温度范围。 |
    | 震动情况下连接松动 | 定期检查连接点,必要时重新紧固。 |

    7. 总结和推荐


    总结:WAGO 745-154 是一款高性能的 PCB 端子排,具备卓越的连接稳定性和广泛的适用性。其紧凑的设计、可靠的性能和灵活的操作特性使其成为工业自动化领域的理想选择。
    推荐:强烈推荐给需要高效连接解决方案的专业人士和企业用户。无论是工业控制还是自动化领域,这款端子排都能显著提升工作效率并降低维护成本。

745-154参数

参数
安装方式 通孔安装

745-154厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

745-154数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 745-154 745-154数据手册

745-154封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ ¥ 18.578
180+ ¥ 17.251
库存: 270
起订量: 90 增量: 90
交货地:
最小起订量为:90
合计: ¥ 1672.02
