261-430/341-000

产品分类: 接线板-专用
厂牌: WAGO
产品描述:
供应商型号: Q-BN-261-430/341-000
供应商: 期货订购
标准整包数: 1

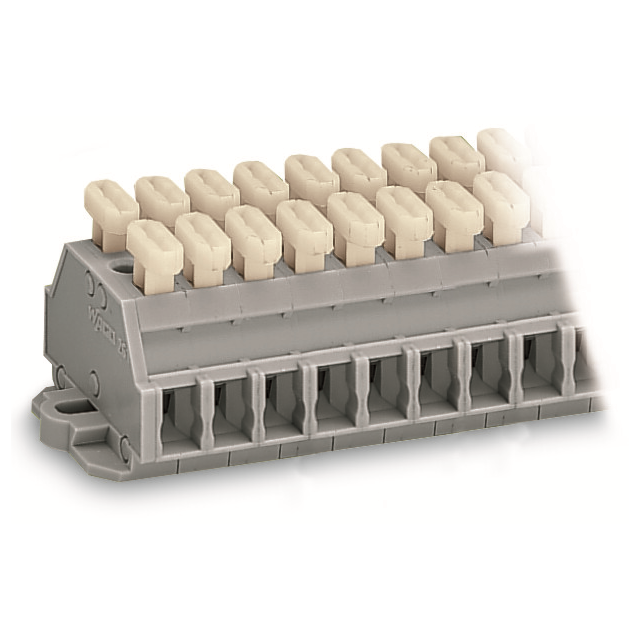

WAGO 接线板-专用 261-430/341-000

261-430/341-000概述

    WAGO 261-430/341-000 终端块产品技术手册

    1. 产品简介


    WAGO 261-430/341-000 是一款两导体终端块,适用于固定式安装。它采用了CAGE CLAMP® 连接技术,提供便捷可靠的连接方式。此产品特别适用于需要高电压耐受能力和大电流承载能力的应用场景,如工业控制、自动化系统和配电设施等领域。

    2. 技术参数


    - 电气数据
    - 额定电压:500V(III / 3)
    - 额定冲击电压:6kV(III / 3)
    - 额定电流:24A
    - 连接数据
    - 连接技术:CAGE CLAMP®
    - 操作工具:按压按钮
    - 可连接导体材料:铜
    - 固体导线范围:0.08 … 2.5 mm² / 28 … 14 AWG
    - 细丝导线范围:0.08 … 2.5 mm² / 28 … 14 AWG
    - 剥线长度:8 … 9 mm / 0.31 … 0.35 英寸
    - 几何数据
    - 宽度:73.6 mm / 2.898 英寸
    - 高度:23.2 mm / 0.913 英寸
    - 深度:28 mm / 1.102 英寸
    - 机械数据
    - 设计:水平
    - 安装类型:安装支架
    - 标记级别:侧面标记
    - 材质数据
    - 颜色:灰色
    - 火灾负荷:0.57 MJ
    - 重量:28.191 克
    - 商业数据
    - 原产国:德国
    - GTIN:4044918627498

    3. 产品特点和优势


    WAGO 261-430/341-000 具备多项独特功能和优势,主要包括:
    - 高可靠性连接:采用CAGE CLAMP® 连接技术,确保长期稳定的连接性能。
    - 大电流承载能力:额定电流高达24A,适用于多种工业应用。
    - 宽电压耐受能力:具备6kV的冲击电压耐受能力,能够在高电压环境下可靠工作。
    - 易于操作和安装:配有按压按钮,方便进行安装和接线。
    - 兼容性强:与各种导线尺寸兼容,便于不同应用场景下的使用。

    4. 应用案例和使用建议


    - 应用场景:这款终端块适用于工业控制、自动化系统、配电设施等多种应用场景。
    - 使用建议:
    - 在安装时确保连接牢固,避免因松动而导致的接触不良。
    - 使用合适规格的导线,确保与终端块的良好匹配,以实现最佳的连接效果。
    - 定期检查连接点的状态,及时更换损坏部件,确保系统的稳定运行。

    5. 兼容性和支持


    WAGO 261-430/341-000 兼容多种工具和配件,例如:
    - Item no.: 209-132 - 连接工具
    - Item no.: 210-657 - 带部分绝缘手柄的操作工具
    - Item no.: 210-658 - 带部分绝缘手柄和角度的操作工具
    - Item no.: 210-720 - 带部分绝缘手柄的操作工具
    - Item no.: 210-136 - 测试插头
    厂商还提供了详细的技术支持,用户可以通过电子邮件、电话或官方网站获取帮助和支持。

    6. 常见问题与解决方案


    - 问题1:连接点不稳定
    - 解决方案:检查并重新紧固连接螺丝,确保螺丝完全拧紧。
    - 问题2:连接处发热
    - 解决方案:检查导线是否与终端块完全匹配,必要时更换合适的导线或重新剥线后再连接。
    - 问题3:接线松动
    - 解决方案:重新使用CAGE CLAMP® 技术进行接线,确保连接点稳固无误。

    7. 总结和推荐


    总体而言,WAGO 261-430/341-000 终端块凭借其高可靠性、易于操作和广泛的适用性,在工业控制和自动化系统中具有很高的价值。它不仅能够承受高电压和大电流,而且提供了稳定的连接解决方案。因此,我强烈推荐该产品用于需要高性能连接组件的项目。

261-430/341-000参数

参数
安装方式 直接安装
零件状态 在售
包装方式 盒装

261-430/341-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

261-430/341-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 261-430/341-000 261-430/341-000数据手册

261-430/341-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
