2006-1301

厂牌: WAGO
产品描述: 万可 端子排, TOPJOB S系列, 灰色, 推入式端接, 41A
供应商型号: JY-2006-1301
供应商: 云汉优选
标准整包数: 1

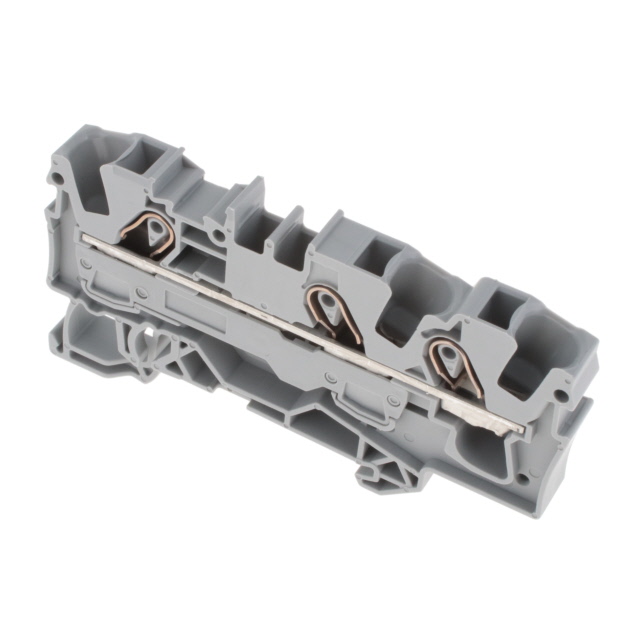

WAGO 接线座- Din 轨道/通道 2006-1301

2006-1301概述

    电子元器件产品技术手册解析

    产品简介


    本产品为3导体穿孔端子台(3-CONDUCTOR THROUGH TERMINAL BLOCK),采用中心/侧面标记方式,适用于Ex e II类别的电气设备,在电压高达550伏特,电流可达36安培的应用场合。该产品适用于DIN 35导轨安装,接线方式为前端接线(FRONT-ENTRY),并且采用笼式弹簧端子连接(CAGE CLAMP® CONNECTION)。每个包装单位包含25件产品。

    技术参数


    - 导线截面积范围:0.5 mm² 至 10 mm²(对应16至8号AWG)
    - 测量电压:EN 800伏特
    - 测量冲击电压:8 kV
    - 污染等级:3级
    - 电流强度:41安培(EN标准)
    - 重量:11.845克
    - 颜色:灰色
    - 接线方式:前端接线
    - 接线点数量:3个
    - 电位数量:1个
    - 高度:33毫米
    - 宽度:7.5毫米(2.89英寸)
    - 深度:73.5毫米(2.89英寸)
    - 剥线长度:13至15毫米

    产品特点和优势


    该产品专为严苛的工作环境设计,特别适用于Ex e II类别的电气设备。其独特的CAGE CLAMP® CONNECTION可以确保接线的稳定性和可靠性,无需螺丝即可实现牢固连接,同时方便进行检修和维护。此外,前端接线设计使得安装更加便捷,适用于DIN 35导轨,极大地提高了空间利用率和安装效率。

    应用案例和使用建议


    该产品适用于多种工业应用场合,如工厂自动化系统、电力分配系统等。例如,在需要高可靠性的电力分配系统中,该端子台可用于连接电缆,确保系统的安全和稳定运行。使用时建议遵循正确的安装流程,确保每个接线点都正确安装,并定期检查以确保长期可靠的性能。

    兼容性和支持


    该产品与其他电子元器件及设备具有良好的兼容性,适用于DIN 35导轨安装系统。生产商提供了详细的技术支持和售后服务,用户可以通过官方网站获取产品手册和技术支持文档,确保在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - 问题1:接线后发现接触不良。
    - 解决方法:重新剥离导线,确保剥线长度符合要求,并确保导线完全插入接线孔内,再进行紧固。

    - 问题2:发现电流不稳定。
    - 解决方法:检查是否有松动的接线点,重新紧固接线,并确保所有接线点均正确安装。

    - 问题3:长时间使用后出现接触点氧化。
    - 解决方法:定期清理接触点,使用专用清洁剂去除氧化层,并重新紧固接线。

    总结和推荐


    总体而言,这款3导体穿孔端子台凭借其坚固耐用的设计和优秀的电气性能,在工业应用中表现出色。它能够满足高电压、大电流的应用需求,并且具有良好的稳定性与可靠性。其前端接线和笼式弹簧端子连接设计使其在实际应用中非常方便,推荐用于需要高可靠性的电力分配系统和其他工业自动化设备中。

2006-1301参数

参数
长*宽*高 7.5mm(长度)*73.5mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2006-1301厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2006-1301数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 2006-1301 2006-1301数据手册

2006-1301封装设计

查看详情并下载
Symbol
Footprint
3D Model
