2002-1772

厂牌: WAGO
产品描述:
供应商型号: Q-2002-1772
供应商: 云汉优选
标准整包数: 50
WAGO 接线座- Din 轨道/通道 2002-1772

2002-1772概述

    WAGO Disconnect Terminal Block 2002-1772 技术手册解析

    产品简介

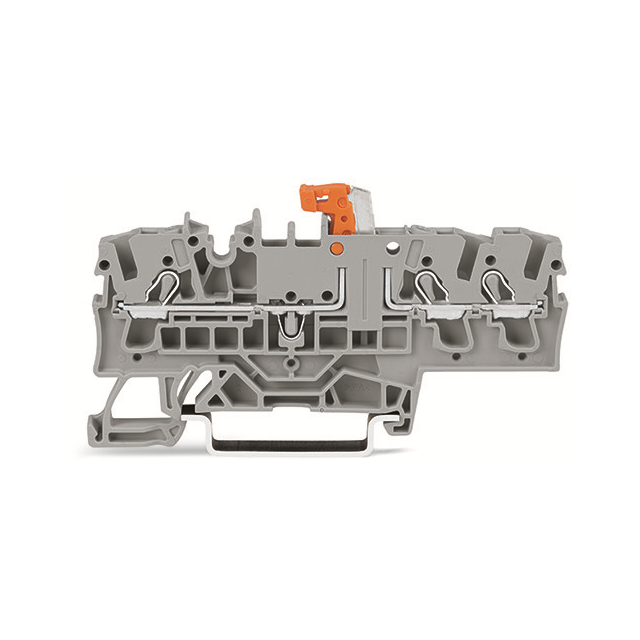

    WAGO Disconnect Terminal Block 2002-1772 是一种三线式刀型断路器,适合安装在DIN导轨上,具有5.2毫米宽的紧凑设计,颜色为橙色。这种终端块主要应用于电力系统中的接线连接,特别是在过电压等级III/污染程度3的应用环境中。

    技术参数


    - 额定电压(II/III): 400V
    - 冲击电压额定值(III/III): 6kV
    - 额定电流: 16A
    - 适配认证:
    - UL认证:
    - Use Group B: 300V, 15A
    - Use Group C: 300V, 15A
    - CSA认证:
    - Use Group B: 600V, 15A
    - Use Group C: 600V, 15A
    连接数据
    - 连接技术: Push-in CAGE CLAMP®
    - 操作方式: 开放式工具插槽
    - 可连接导体材料: 铜
    - 标称横截面积: 2.5 mm²
    - 固体导体范围: 0.25 ... 4 mm² / 22 ... 12 AWG
    - 细丝导体范围: 0.25 ... 4 mm² / 22 ... 12 AWG
    - 绝缘材料: 聚酰胺66 (PA 66)
    - 宽度: 5.2 mm / 0.205 英寸
    - 高度: 32.9 mm / 1.295 英寸
    - 深度: 76.8 mm / 3.024 英寸
    - 重量: 8.712 克

    产品特点和优势


    1. 可靠的连接技术: 使用Push-in CAGE CLAMP®技术,确保稳定而可靠的电气连接。
    2. 多功能连接能力: 可以连接不同类型的铜导体,适用范围广泛。
    3. 高效的冷却系统: 采用聚酰胺66材料制成,具有良好的耐热性能,保障长期运行的稳定性。
    4. 多样化的颜色选择: 提供橙色和灰色两种颜色选择,便于识别和分类。

    应用案例和使用建议


    - 电力系统中的接线连接: 在工业和商业建筑的配电柜中,用于高压系统的安全可靠连接。
    - 安装建议: 确保所有连接点牢固可靠,避免虚接;在连接前应确保导体清洁并去除氧化层。

    兼容性和支持


    - 兼容产品:
    - End plate: 用于终端和中间板
    - 标记配件: 如标记条和标签
    - 适配器: 如钢制和铝制的载体轨道
    - 技术支持: WAGO提供详细的技术文档和支持服务,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    - 问题1: 导体连接不牢固
    - 解决方案: 确保导体正确插入并完全压紧。
    - 问题2: 接触不良导致发热
    - 解决方案: 检查连接点是否有松动或接触不良的情况,必要时重新连接。

    总结和推荐


    综上所述,WAGO Disconnect Terminal Block 2002-1772 是一款性能稳定、连接可靠的终端块产品,适用于多种高电压电力系统的连接需求。其出色的连接技术和耐用性使其在市场上具备显著的竞争优势。因此,我们强烈推荐在需要进行高效、安全接线的场景中使用此产品。

2002-1772参数

参数
零件状态 在售
包装方式 盒装

2002-1772厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2002-1772数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 2002-1772 2002-1772数据手册

2002-1772封装设计

查看详情并下载
Symbol
Footprint
3D Model
