226-104

产品分类: 接线板-专用
厂牌: WAGO
产品描述:
供应商型号: Q-226-104
供应商: WAGO
标准整包数: 200

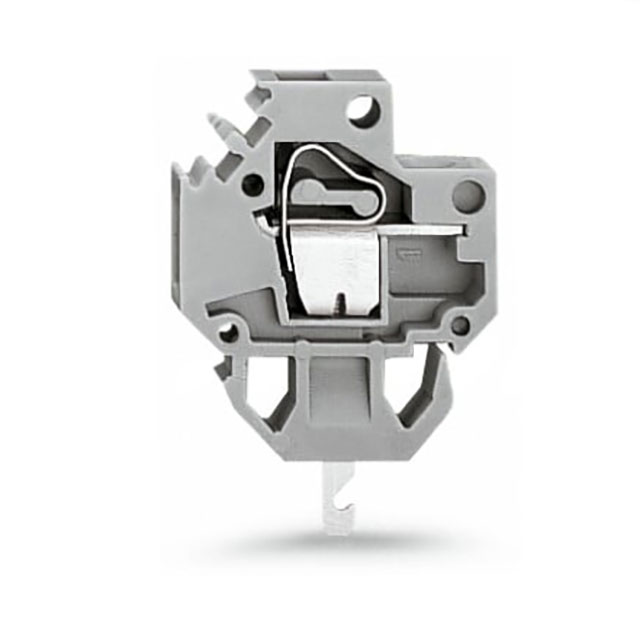

WAGO 接线板-专用 226-104

226-104概述

    WAGO 226-104 技术手册

    产品简介


    WAGO 226-104 是一种多用途的接线端子,专为电力系统的安全连接而设计。这款接线端子具有平插/焊接接口,适用于导线截面积在 0.08 mm² 到 4 mm²(即 AWG 28 到 AWG 12)之间的电线。此外,它还支持带塑料套管和不带塑料套管的电线端帽。主要功能包括通过简单的咔嗒声实现无工具安装,并能节约空间。这种接线端子非常适合应用于建筑自动化系统、工业控制系统以及其他需要高可靠性的接线解决方案的领域。

    技术参数


    - 电气参数
    - 额定电压(IEC/EN 60664-1、UL 1059、CSA):320V、300V、600V
    - 额定冲击电压(IEC/EN 60664-1、UL 1059、CSA):4 kV
    - 额定电流(IEC/EN 60664-1、UL 1059、CSA):20A、6A、5A
    - 物理参数
    - 接线方式:笼式弹簧接线端子(CAGE CLAMP®)
    - 导线尺寸:0.08 … 4 mm² 或 28 … 12 AWG
    - 插入长度:9 … 10 mm
    - 宽度:6 mm
    - 高度:38.5 mm
    - 深度:26 mm
    - 重量:3.609 g
    - 工作温度范围:-60°C 至 +105°C

    产品特点和优势


    - 工具无需安装:可以通过简单的咔嗒声轻松安装,无需额外工具。
    - 节省空间:接线端子设计为平行于外壳壁,可节省宝贵的空间。
    - 广泛适用:支持多种标准和认证,如 IEC/EN 60664-1、UL 1059 和 CSA。
    - 耐用性高:采用高强度材料制造,保证长期稳定运行。

    应用案例和使用建议


    WAGO 226-104 接线端子适合多种应用场景,例如建筑自动化系统、工业控制系统的连接。在安装时,应注意以下几点以确保最佳性能:
    - 在插入导线前,应确保导线插入深度适中,以避免接触不良。
    - 定期检查接线端子的安装情况,特别是在恶劣环境下。
    - 使用合适的工具进行操作,以防止误操作导致的损坏。

    兼容性和支持


    - 兼容性:WAGO 226-104 可与多种 WAGO 产品配合使用,例如 226-110 终端板、226-109 盲盖板等。
    - 支持:WAGO 提供详细的技术支持和售后服务,可通过电话或电子邮件获得帮助。如果您有任何疑问,可以联系 WAGO 客服部门。

    常见问题与解决方案


    - Q: 如何正确安装接线端子?
    - A: 确保导线插入到位后,通过简单的咔嗒声完成安装。如果无法听到咔嗒声,重新检查导线是否已正确插入。

    - Q: 如何选择合适的导线尺寸?
    - A: 查看接线端子的额定电流参数,选择合适的导线尺寸以确保安全和高效运行。

    总结和推荐


    WAGO 226-104 接线端子是一款高性能、多功能的产品,适用于多种工业应用场景。其独特的无工具安装、节省空间的设计以及广泛的电气参数使其在市场上具备较强的竞争力。建议在对安全性和可靠性要求较高的环境中使用该产品,以确保系统的长期稳定运行。
    总的来说,WAGO 226-104 接线端子凭借其优秀的品质和性能,是您的理想选择。

226-104参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 袋装

226-104厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

226-104数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 226-104 226-104数据手册

226-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
