870-541/281-490

厂牌: WAGO
产品描述:
供应商型号: Q-870-541/281-490
供应商: 期货订购
标准整包数: 50
WAGO 接线座- Din 轨道/通道 870-541/281-490

870-541/281-490概述

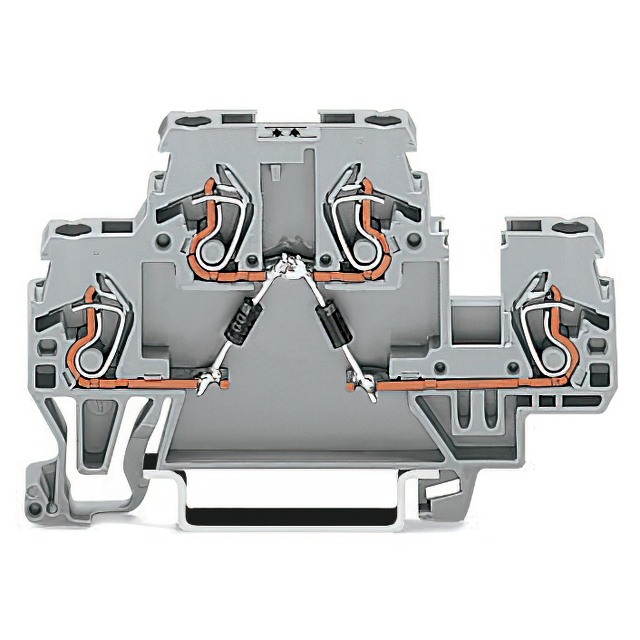

    双层二极管接线端子块技术手册

    产品简介


    本产品是一款型号为870-541/281-490的双层二极管接线端子块,配备两个1N4007型二极管。该产品主要用于电气控制和配电系统中,提供可靠的连接和保护功能。它广泛应用于工业自动化、电力传输和分配等领域,确保系统的稳定运行和安全防护。

    技术参数


    - 产品编号:870-541/281-490
    - 接线方式:e+f(双端子)
    - 连接方式:CAGE CLAMP®紧凑连接
    - 适用导线截面:0.08 mm² - 4 mm² (28 - 12 AWG)
    - 额定电流:0.5 A
    - 额定电压:250 V
    - 反向电压:1000 V
    - 重量:9.466 g
    - 颜色:灰色
    - 安装方式:TS 35标准导轨安装
    - 宽度:5 mm (0.197 in)
    - 高度:40 mm (1.57 in)
    - 深度:70 mm (2.76 in)
    - 裸线长度:6 mm - 7 mm (0.26 in)

    产品特点和优势


    该双层二极管接线端子块具有以下独特功能和优势:
    - 可靠连接:采用CAGE CLAMP®紧凑连接技术,确保连接稳固,不易松动。
    - 宽泛适应性:适用于多种导线截面和尺寸,涵盖广泛的电气应用场景。
    - 高电压保护:具备1000 V的反向电压保护能力,确保系统在高压环境下的安全运行。
    - 易于安装:符合TS 35标准导轨安装,方便快捷地安装于电气控制系统中。
    - 稳定性能:额定电流和电压范围确保长期稳定运行,可靠性高。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统中用于电源管理和过载保护。
    - 配电柜内用于不同回路之间的电气隔离和连接。
    使用建议:
    - 在安装过程中,请严格按照制造商的指示操作,以确保连接的安全和稳定。
    - 定期检查连接处是否有松动或腐蚀现象,及时进行维护保养。
    - 确保所连接的导线截面符合产品规定的范围,避免因过载导致设备损坏。

    兼容性和支持


    - 兼容性:该产品与标准TS 35导轨兼容,可轻松集成到现有的电气系统中。
    - 技术支持:制造商提供详尽的技术文档和售后支持,确保用户能够获得必要的帮助和技术指导。

    常见问题与解决方案


    1. 问题:连接不稳固
    - 解决方案:请确保使用正确的工具紧固端子,并按照说明书操作。

    2. 问题:导线易脱落
    - 解决方案:检查连接点是否清洁无尘,确保导线正确插入并固定到位。
    3. 问题:连接处温度过高
    - 解决方案:检查是否超过额定电流使用,同时确认连接是否紧固,必要时更换合适的导线截面。

    总结和推荐


    总体而言,这款双层二极管接线端子块以其卓越的性能和稳定性,在电气控制系统中展现出显著的应用价值。其可靠的连接能力和广泛的适用范围使其成为工业自动化和配电系统中的理想选择。鉴于其优秀的特性和全面的支持服务,我们强烈推荐使用该产品,尤其适用于需要高可靠性和安全性的场合。

870-541/281-490参数

参数
零件状态 在售
包装方式 盒装

870-541/281-490厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

870-541/281-490数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 870-541/281-490 870-541/281-490数据手册
