2020-2208

产品分类: 接线板-专用
厂牌: WAGO
产品描述:
供应商型号: BN-2020-2208
供应商: 海外现货
标准整包数: 1
WAGO 接线板-专用 2020-2208

2020-2208概述

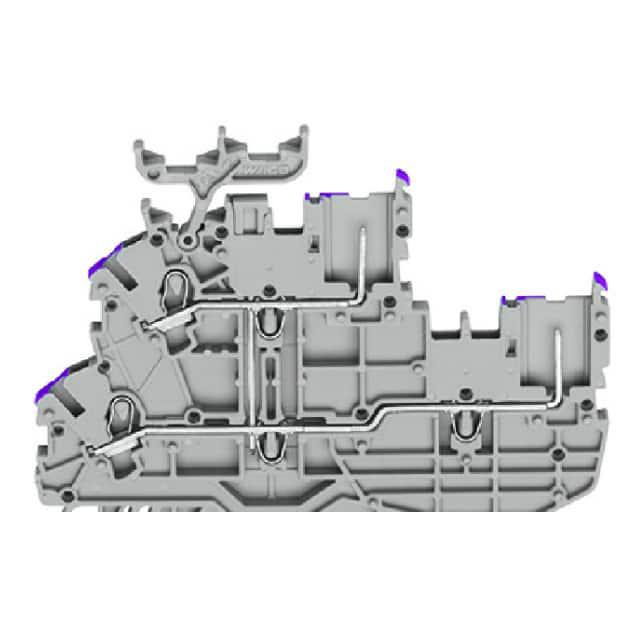

    X-COM S-Mini Double-Deck Carrier/Feedthrough Terminal Block

    产品简介


    X-COM S-Mini双层载流/穿通终端块(内部共地)是专为电气安装设计的高品质连接解决方案。该产品主要用于铁路系统、工业自动化控制以及其他需要稳定电气连接的应用场合。它采用DIN 35导轨安装方式,具有2导线、2引脚的设计,宽度仅为3.5mm,使得其在有限的空间内能够提供出色的连接可靠性。

    技术参数


    - 电气参数:根据IEC/EN 60664-1标准,额定电压为500V(III/3),额定冲击电压为6kV(III/3)。额定电流为13.5A。
    - 美国认证(UL):额定电压为300V(使用组B/C/D),额定电流为15A(使用组B/C/D)。
    - 连接技术:采用Push-in CAGE CLAMP®推入式夹持技术。
    - 导线适用范围:适用于铜质导线,导线截面积范围为0.14mm²至1.5mm²(24-16 AWG)。
    - 安装尺寸:宽度3.5mm,高度51.3mm,深度80.1mm。
    - 材质:聚酰胺66(PA 66)绝缘材料,防火等级为0.191MJ。
    - 重量:9.98g。

    产品特点和优势


    X-COM S-Mini双层载流/穿通终端块具有以下几个显著优势:
    - 紧凑设计:极小的体积使得它可以轻松适应狭窄的空间需求。
    - 高可靠性:采用Push-in CAGE CLAMP®技术,确保长期使用的稳定性和可靠性。
    - 广泛适用性:支持多种导线材料和尺寸,便于不同应用场景下的连接需求。
    - 易于安装和维护:开放工具插槽设计,方便工具操作,提升安装效率。
    - 优异的安全性:符合IEC/EN和UL安全标准,保证使用过程中的安全性。

    应用案例和使用建议


    - 铁路系统:由于具备高耐压、高过流能力,适合用于铁路信号控制系统中的连接点。
    - 工业自动化:可以用于PLC控制系统中,连接传感器、执行器和电源模块。
    - 家居自动化:尽管不是主要应用领域,但也可以用于智能家居系统中的简单连接。

    使用建议:
    - 在选择导线时,务必确认导线的截面尺寸和材料符合该产品的规定范围。
    - 安装时应注意导线的正确长度,避免短接导致的安全隐患。
    - 为确保连接可靠,安装过程中应仔细检查每个连接点的状态。

    兼容性和支持


    - 兼容产品:该终端块可与多种WAGO产品配合使用,例如各种适配器、启动模块和结束模块。
    - 制造商支持:提供相应的技术支持文档和客户服务,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    - 问题1:无法将导线准确插入连接点。
    - 解决方案:检查导线是否在规定的截面尺寸范围内,重新测量导线长度,确保无误后再进行连接。
    - 问题2:产品在使用中出现发热现象。
    - 解决方案:检查是否有短路或过载情况,如存在问题应及时断开电源并联系制造商进行检查。
    - 问题3:连接点接触不良。
    - 解决方案:请按照安装手册的步骤,重新安装导线,必要时可以使用专用工具辅助。

    总结和推荐


    X-COM S-Mini双层载流/穿通终端块凭借其紧凑的设计、可靠的连接能力和广泛的适用性,在多个行业有着卓越的表现。对于需要高性能电气连接的场合,它是一个理想的选择。然而,由于产品较为专业且功能丰富,建议在购买前仔细阅读产品手册,了解其具体应用场景和技术要求。总体而言,本产品非常值得推荐给需要高可靠性和稳定性的应用场合。

2020-2208参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

2020-2208厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2020-2208数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 2020-2208 2020-2208数据手册

2020-2208封装设计

查看详情并下载
Symbol
Footprint
3D Model
