733-203

厂牌: WAGO
产品描述: 1 3pin 6A 灰色 导线安装,自由悬挂,通孔安装
供应商型号: 733-203
供应商: 云汉优选
标准整包数: 1

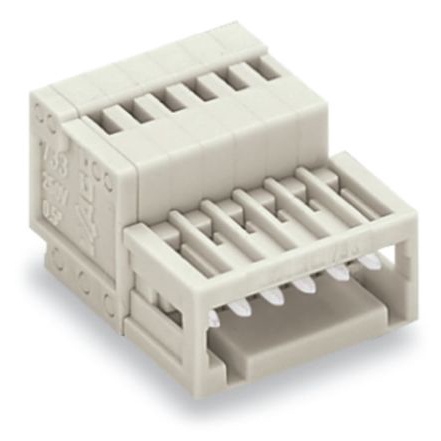

WAGO 矩形连接器 - 针座 - 公插针 733-203

733-203概述

    # WAGO 3-Pole Male Connector (Item No. 733-203) 技术手册

    产品简介


    WAGO 3-Pole Male Connector (Item No. 733-203) 是一款高性能的电子连接器,设计用于满足各种导线连接需求。该连接器采用垂直和水平CAGE CLAMP®夹紧技术,支持快速的电缆预装配和现场接线。它适用于“线到线”的连接,确保了100%的防错配保护,并且可选编码。本产品广泛应用于自动化、工业控制、机械设备等领域。

    技术参数


    以下是该连接器的技术规格和性能参数:
    - 额定电压:160V(EN 1)、320V(EN 2)、100V(EN 3)
    - 额定冲击电压:2.5kV(EN 1、EN 2、EN 3)
    - 额定电流:6A
    - 污染等级:2(EN 1)、2(EN 2)、3(EN 3)
    - 引脚间距:2.5mm / 0.098in
    - 导线尺寸:实心导线:0.08…0.5mm² / 28…20AWG;细绞线:0.08…0.5mm² / 28…20AWG
    - 剥线长度:5…6mm / 0.2…0.24in
    - 材料:绝缘材料为聚酰胺66 (PA 66),阻燃等级为UL 94 V0
    - 温度范围:-60°C 至 100°C
    - 重量:1.7g
    - 尺寸:宽度 10mm / 0.394in,高度 11.8mm / 0.465in,长度 20.3mm / 0.799in

    产品特点和优势


    1. 100%防错配保护:设计精巧,有效防止错误接线,减少误操作带来的风险。
    2. 适用多种导线:支持不同类型的导线连接,适应性强。
    3. 快速接线:通过CAGE CLAMP®夹紧技术实现快速可靠的连接,方便安装。
    4. 高可靠性:具备出色的机械和电气性能,能在严苛环境下稳定工作。
    5. 易识别:可选编码,便于管理和维护。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于工业自动化控制系统中,例如:
    - PLC系统中的信号连接
    - 传感器和执行器之间的连接
    - 自动化设备内部布线
    使用建议
    1. 检查导线尺寸:根据需要选择合适的导线尺寸,避免接触不良。
    2. 正确剥线:保持适当的剥线长度,以确保导线能够牢固固定在连接器内。
    3. 环境适应性:注意工作环境的温度和湿度条件,确保连接器在规定的温度范围内运行。

    兼容性和支持


    该连接器具有广泛的兼容性,可以与其他标准的WAGO连接器配合使用。WAGO提供全面的技术支持和售后服务,确保用户在使用过程中得到及时的帮助。

    常见问题与解决方案


    1. 问题:如何防止错配?
    - 解决方案:选择带有编码标识的连接器,严格按照产品手册进行连接操作。
    2. 问题:导线接不上怎么办?
    - 解决方案:检查导线尺寸是否符合要求,重新调整剥线长度,确保导线能够正确插入连接器。
    3. 问题:连接不稳定?
    - 解决方案:确认连接器已完全锁紧,并检查导线是否牢固固定。

    总结和推荐


    WAGO 3-Pole Male Connector (Item No. 733-203) 具备优秀的性能和广泛的适用性,非常适合用于各类自动化控制系统。其独特的防错配设计、易用性和可靠性使其在市场上具有较高的竞争力。强烈推荐给需要高性能连接解决方案的工程师和企业。
    总的来说,这款连接器是一个值得信赖的选择,它将为您的项目带来更多的可靠性和便利性。

733-203参数

参数
排数 1
防护等级 -
触头镀层厚度 - 配接 -
间距-配接 -
类型 -
颜色 灰色
触头镀层 - 配接 -
针脚数 3pin
额定电流 6A
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

733-203厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

733-203数据手册

厂牌 PDF简要描述 下载
WAGO 矩形连接器 - 针座 - 公插针 WAGO 733-203 733-203数据手册

733-203封装设计

查看详情并下载
Symbol
Footprint
3D Model
