首页  >  产品百科  >  261-202/332-000

261-202/332-000

产品分类: 接线板-专用
厂牌: WAGO
产品描述:
供应商型号: Q-261-202/332-000
供应商: WAGO
标准整包数: 100
WAGO 接线板-专用 261-202/332-000

261-202/332-000概述

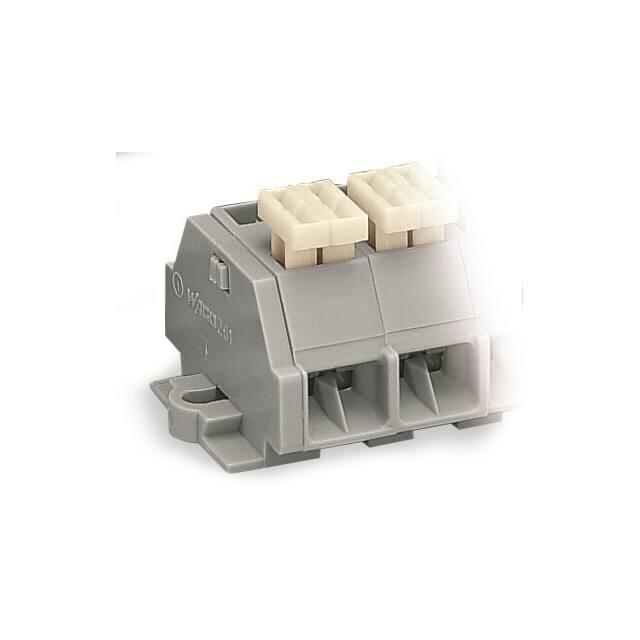

    WAGO 4-Conductor Terminal Strip (Item No. 261-202/332-000) 技术手册

    产品简介


    WAGO公司的261-202/332-000型4导线端子排是一种适用于各种工业应用的电子元器件。该端子排配备了侧入式接线方式和按钮操作机构,具备CAGE CLAMP®连接技术。它采用水平设计,可直接安装在DIN 35导轨上,便于集成到配电系统中。其主要功能是为电缆提供可靠的电气连接,同时支持多种连接导体材料。

    技术参数


    - 电气参数
    - 额定电压(III/3):500 V
    - 额定冲击电压(III/3):6 kV
    - 额定电流:24 A
    - 连接技术:CAGE CLAMP®
    - 导体连接材料:铜
    - 导体尺寸范围:实心导体 0.08至2.5 mm² / 28至14 AWG
    - 拉脱力:≥15 N
    - 机械参数
    - 设计:水平
    - 安装类型:固定支架
    - 标记位置:侧面
    - 材质:灰色聚碳酸酯
    - 防火等级:0.173 MJ
    - 重量:9.35 g
    - 几何参数
    - 宽度:34.5 mm / 1.358 英寸
    - 高度:23.2 mm / 0.913 英寸
    - 深度:28 mm / 1.102 英寸

    产品特点和优势


    - 高可靠性:额定冲击电压高达6 kV,确保在恶劣环境中也能可靠运行。
    - 多功能性:支持多种导体材料,且连接技术先进,能够实现快速而稳固的连接。
    - 易于安装:采用DIN 35导轨安装方式,安装简便,节省空间。
    - 标准化设计:符合IEC/EN 60664-1标准,适用于各类工业应用场景。

    应用案例和使用建议


    该端子排广泛应用于工业自动化、建筑控制和电力分配等领域。例如,在工厂自动化系统中,可以用于电机控制和传感器连接;在建筑物配电系统中,可用于主电源和分支电路的连接。
    使用建议:
    - 确保导体与端子排接触良好,避免虚接导致的接触不良问题。
    - 在安装过程中,注意按照制造商指南进行操作,以确保安装正确无误。
    - 定期检查连接部位,确保长期可靠运行。

    兼容性和支持


    - 兼容产品:WAGO提供多种配套组件,如组装工具、绝缘套管等,以提高系统的灵活性和可靠性。
    - 认证和支持:已获得多家权威机构认证,包括DEKRA、LR、ABS等,确保产品品质。

    常见问题与解决方案


    - 问题1:导体连接不稳。
    - 解决方案:确保导体切割长度正确,使用合适的工具压紧导体,重新连接。
    - 问题2:安装时出现偏差。
    - 解决方案:仔细阅读安装指南,确保安装工具和安装位置的准确性。
    - 问题3:导体无法插入端子排。
    - 解决方案:检查导体是否符合规格要求,必要时使用合适工具修剪导体端部。

    总结和推荐


    综上所述,WAGO 261-202/332-000型4导线端子排具有高可靠性、多功能性和易安装的特点,适合在各类工业应用中使用。其标准化设计和多项认证保证了产品质量,使其在市场上具有较强的竞争力。因此,强烈推荐该产品用于需要高性能、高可靠性的电气连接场合。

261-202/332-000参数

参数
安装方式 直接安装
零件状态 在售
包装方式 盒装

261-202/332-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

261-202/332-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 261-202/332-000 261-202/332-000数据手册

261-202/332-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 11.7801
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1178.01
