727-236/021-000

厂牌: WAGO
产品描述:
供应商型号: Q-727-236/021-000
供应商: WAGO
标准整包数: 50
WAGO 接线座- Din 轨道/通道 727-236/021-000

727-236/021-000概述

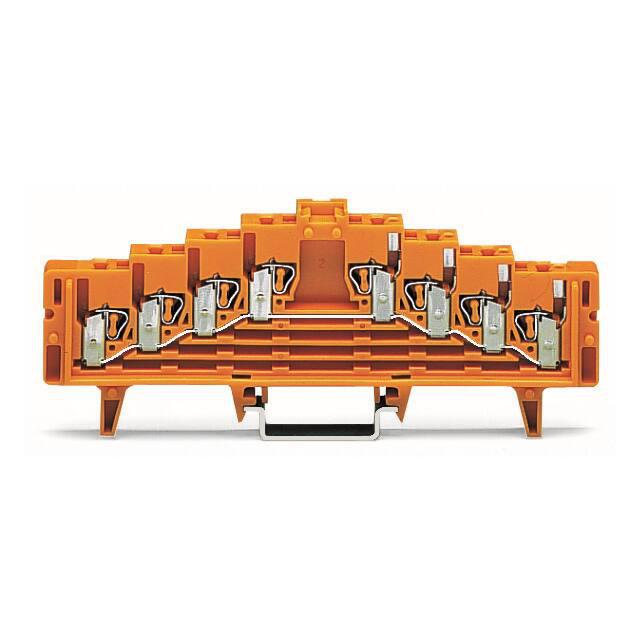

    WAGO 4-Level Same Potential Terminal Block (Item No. 727-236/021-000)

    1. 产品简介


    WAGO 4-Level Same Potential Terminal Block 是一种用于电路连接的重要电子元件。它主要用于同一电位的多条导线连接,适用于工业控制、自动化系统、楼宇自动化等领域的多种应用场景。该终端块通过独特的 CAGE CLAMP® 连接技术,确保可靠且高效的电气连接。

    2. 技术参数


    - 额定电压 (III/3):250V
    - 冲击电压额定值 (III/3):4kV
    - 额定电流:18A
    - 连接技术:CAGE CLAMP®
    - 操作工具类型:操作工具
    - 可连接导体材料:铜
    - 实心导体连接范围:0.08 ... 1.5 mm² / 28 ... 16 AWG
    - 细股导体连接范围:0.08 ... 1.5 mm² / 28 ... 16 AWG
    - 剥线长度:8 ... 10 mm / 0.31 ... 0.39 英寸
    - 层数:4 层
    - 总连接点数:16 个
    - 总电位数:1 个
    - 布线方式:前向布线

    3. 产品特点和优势


    - CAGE CLAMP® 连接技术:确保可靠的电气连接,易于操作且不易松动。
    - 高电压耐受性:额定冲击电压为 4kV,适合高电压环境下的应用。
    - 紧凑设计:宽度仅为 7.62 mm(0.3 英寸),适合空间受限的应用场合。
    - 兼容性强:与其他相关组件(如端板、绝缘止动件)高度兼容,方便系统集成。

    4. 应用案例和使用建议


    应用案例:
    - 在工业控制系统中连接电机和传感器的导线。
    - 在楼宇自动化系统中连接多个传感器和控制器的导线。
    使用建议:
    - 在布线时确保导线的剥线长度合适,以确保良好的电气接触。
    - 定期检查连接点,确保电气连接的可靠性。

    5. 兼容性和支持


    - 兼容产品:
    - 4-level end plates:提供不同标记选项,便于安装和识别。
    - Carrier rails:钢制和铜制轨条,根据应用需求选择不同的型号。
    - Tools:部分绝缘操作工具,确保操作安全。
    - Ferrules:适合不同导线规格的管状端子,确保稳定的电气连接。
    - Insulation stops:用于固定和保护绝缘层,提高连接稳定性。

    6. 常见问题与解决方案


    - Q: 如何正确使用操作工具进行导线连接?
    - A: 使用适当的操作工具将导线插入终端块,并确保操作工具正确按压以确保连接可靠。
    - Q: 如何检查终端块的连接是否良好?
    - A: 定期使用万用表测试连接点的电阻,确保连接良好且无断路现象。
    - Q: 终端块是否支持高温环境?
    - A: 该终端块的工作温度范围为 -40°C 至 +85°C,适用于大多数工业环境。

    7. 总结和推荐


    综上所述,WAGO 4-Level Same Potential Terminal Block 以其高可靠性、易用性和广泛的兼容性成为工业应用中的理想选择。它不仅满足高电压、高电流的应用需求,还具备紧凑的设计,使得安装更加方便快捷。因此,我强烈推荐使用这款终端块,特别是在需要高效可靠连接的工业控制系统中。

727-236/021-000参数

参数
零件状态 在售
包装方式 盒装

727-236/021-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

727-236/021-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 727-236/021-000 727-236/021-000数据手册

727-236/021-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
