280-526

厂牌: WAGO
产品描述:
供应商型号: Q-BN-280-526
供应商: 期货订购
标准整包数: 1
WAGO 接线座- Din 轨道/通道 280-526

280-526概述


    产品简介

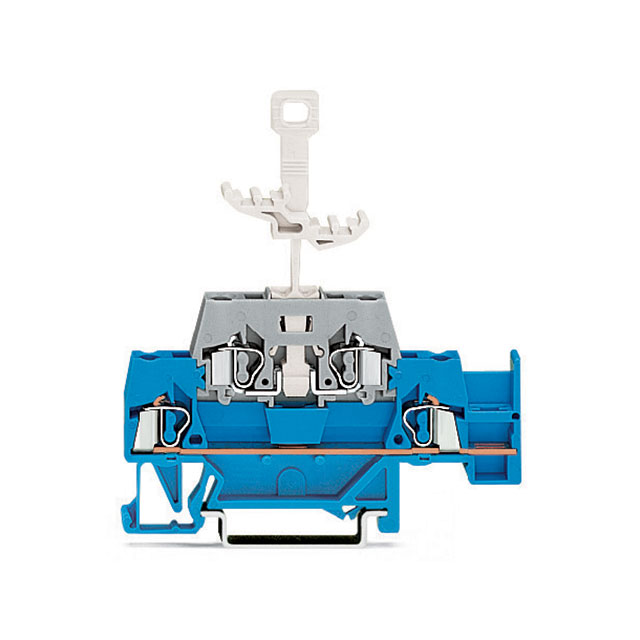

    本产品为双层端子块,型号为280-526,具备水平连接跳线功能。该产品主要用于配电系统及自动化控制系统中的接线与布线。其主要功能是实现导线的可靠连接与断开,适用于工业控制、建筑自动化等领域。

    技术参数


    - 产品编号:280-526
    - 产品类型:双层端子块
    - 产品组别:轨道安装型端子块(Rail Mounted Terminal Blocks)
    - 级数:2层
    - 导线截面积:0.08 - 2.5 mm² (28 - 12 AWG)
    - 连接方式:CAGE CLAMP® 连接
    - 测量电压:EN 400 V
    - 测量冲击电压:6 kV
    - 污染等级:3
    - 电流强度:EN 10 A
    - 重量:10.833 克
    - 颜色:蓝色/灰色
    - 接线类型:前端接线
    - 连接点数量:4个
    - 电位数量:3个
    - 高度:81.5 毫米(3.21 英寸)
    - 宽度:5 毫米(0.197 英寸)
    - 深度:74 毫米(2.91 英寸)
    - 剥线长度:8 至 9 毫米(0.33 英寸)
    - 安装方式:TS 35 导轨安装

    产品特点和优势


    - 高可靠性:采用CAGE CLAMP®连接方式,确保导线连接牢固且易于维护。
    - 多功能性:双层设计使得布线更加灵活,能够满足不同场合下的布线需求。
    - 耐高压:具备较高的测量冲击电压(6 kV),适用于各种严苛的工作环境。
    - 适用广泛:支持多种认证标准(如ABS、BV、KEMA等),适用于全球范围内的多种应用场景。
    - 方便操作:前端接线设计使得接线更加便捷,提高了工作效率。

    应用案例和使用建议


    该产品常用于工业控制系统的配电箱中,如电力分配、信号传输等场合。例如,在自动化生产线中,可以将多个设备通过该端子块连接在一起,以实现信号和电源的有效传输。为了更好地利用该产品,建议:
    - 在安装前仔细检查导线的截面积,确保符合要求。
    - 在剥线时保持适当的长度,以保证连接的可靠性。
    - 使用合适的工具进行安装,以避免损坏端子块或其他部件。

    兼容性和支持


    该产品支持TS 35导轨安装,与市场上大多数标准导轨兼容。制造商提供了详细的技术文档和客户服务支持,以帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:无法正确连接导线。
    - 解决方案:检查导线的截面积是否符合要求,重新剥线并确保导线完全插入连接孔。

    2. 问题:安装后出现接触不良。
    - 解决方案:确认安装是否到位,必要时重新安装。
    3. 问题:端子块在使用过程中发生故障。
    - 解决方案:检查是否有外部因素导致过载,联系技术支持寻求进一步的帮助。

    总结和推荐


    该双层端子块凭借其高可靠性、多功能性和广泛的适用性,是一款非常适合工业自动化和建筑自动化领域的高品质产品。我们强烈推荐此产品用于需要高稳定性和高效能的配电系统及控制系统中。对于需要频繁布线和接线的应用场合,该产品无疑是一个极佳的选择。

280-526参数

参数
长*宽*高 5mm(宽度)
包装方式 盒装

280-526厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

280-526数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 280-526 280-526数据手册
