2002-3218

厂牌: WAGO
产品描述:
供应商型号: Q-2002-3218
供应商: WAGO
标准整包数: 50

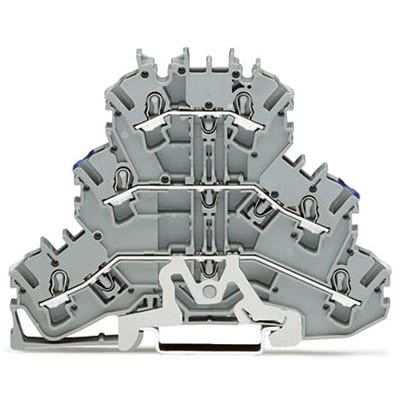

WAGO 接线座- Din 轨道/通道 2002-3218

2002-3218概述


    产品简介

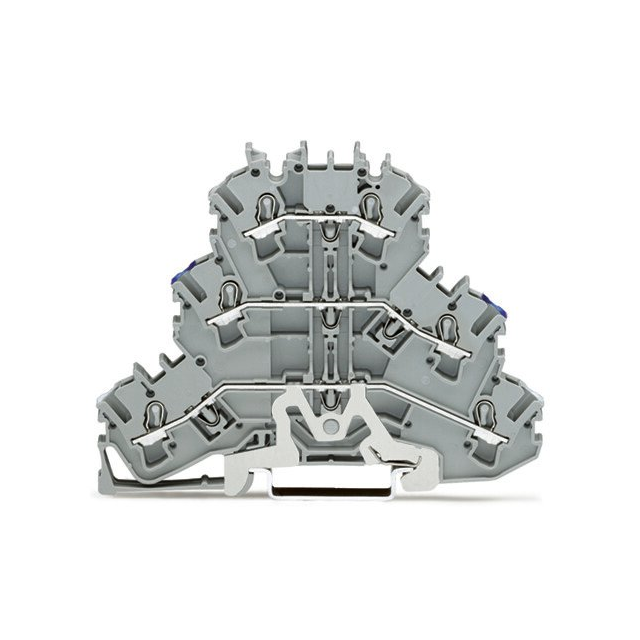

    Triple-deck终端块(型号2002-3218)是一款由WAGO公司生产的三层结构的接线端子块,适用于各种电气连接需求。它通过DIN导轨安装方式固定,采用推入式CAGE CLAMP®连接技术,使得接线更加方便快捷。这款终端块具有三个独立的连接点,能够同时处理多个电路,适合于工业控制、建筑自动化系统及各类电气装置中广泛使用。

    技术参数


    - 额定电压:IEC/EN 60664-1: 500V;UL 1059: Use Group B/C: 300V, Use Group D: 600V
    - 额定电流:IEC/EN 60664-1: 24A;UL 1059: Use Group B/C: 20A, Use Group D: 5A
    - 额定冲击电压:IEC/EN 60664-1: 6 kV
    - 连接方式:推入式CAGE CLAMP®
    - 连接导体材料:铜
    - 适用导体截面积:实心导体:0.25 ... 4 mm²;细绞导体:0.25 ... 4 mm²;带套管细绞导体:0.75 mm²及以上
    - 条形码长度:10 ... 12 mm
    - 宽度:5.2 mm
    - 重量:19.673 g
    - 材质:聚酰胺66 (PA 66)

    产品特点和优势


    1. 高可靠性连接:采用推入式CAGE CLAMP®连接技术,无需工具即可完成导线的可靠连接,有效防止接触不良和电弧现象。
    2. 易于安装和维护:独特的三层次设计可以同时连接多个电路,节省空间的同时提高布线效率。
    3. 适应性强:支持不同类型的导线连接,包括实心导体、细绞导体和带套管细绞导体。
    4. 宽广的应用范围:适用于多种标准的过电压类别和污染等级,符合国际标准认证(如IEC、UL、CSA)。
    5. 环境适应性:防火等级为0.306 MJ,能在多种环境条件下稳定工作。

    应用案例和使用建议


    Triple-deck终端块广泛应用于工业控制系统、楼宇自动化、太阳能光伏系统等领域。例如,在太阳能光伏系统的连接中,这款终端块可以帮助实现多路电流的高效整合。在安装过程中,建议严格按照制造商的指示进行操作,确保每个连接点都牢固可靠。此外,可以考虑使用相关的标记工具(如型号2009-110/2009-115)来方便地标识各个连接点,提高后期维护的便利性。

    兼容性和支持


    此款终端块兼容多种型号的工具(如型号210-658、210-720),同时也提供了一系列配套的标记卡(如型号2009-115、2009-145)和保护警告标志(如型号2002-115)。这些配件可以提高系统的可读性和安全性。WAGO公司还提供了丰富的技术支持文档和在线资源,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. Q: 导线无法顺利插入连接点?
    - A: 确保导线的截面积符合规格要求,并且剥线长度正确(10...12 mm)。

    2. Q: 连接点接触不良?
    - A: 检查导线是否正确插入,并确保连接点没有松动。如有必要,重新进行压接。

    3. Q: 如何区分各连接点?
    - A: 使用相应的标记卡进行标记,或者选择带有颜色编码的导线进行连接,以增加识别度。

    总结和推荐


    Triple-deck终端块2002-3218以其高可靠性、易用性和广泛的适用范围,在众多电气连接解决方案中脱颖而出。其独特的三层设计和推入式CAGE CLAMP®连接技术使其成为各种复杂应用的理想选择。对于需要高效、安全连接的场合,我们强烈推荐使用这款产品。用户可以通过配套的标记工具和配件进一步提升系统的可靠性和可维护性。总体而言,Triple-deck终端块2002-3218是一个值得信赖的高品质电子元器件,是您工程项目中的理想选择。

2002-3218参数

参数
零件状态 在售
包装方式 盒装

2002-3218厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2002-3218数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 2002-3218 2002-3218数据手册

2002-3218封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 17.122
库存: 50000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 856.1
直接购买
加入购物车
