2022-1404

产品分类: 接线板-专用
厂牌: WAGO
产品描述:
供应商型号: 2946-2022-1404-ND
供应商: Digi-Key
标准整包数: 1
WAGO 接线板-专用 2022-1404

2022-1404概述


    产品简介

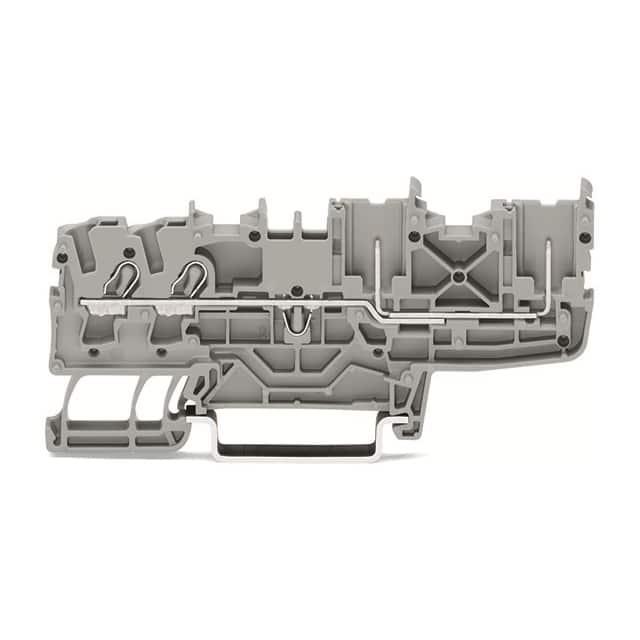

    2-Leiter/2-Pin-Basisklemme 是一款由WAGO公司生产的电气连接器,其型号为2022-1404。这款连接器主要用于实现电线间的可靠连接,适用于各种工业和商业应用场景。产品类型属于基座接线端子,主要功能是提供安全可靠的电连接,确保电路的稳定运行。其应用领域广泛,包括工业自动化、配电系统、机械设备和建筑电气等领域。

    技术参数


    - 额定电压: 690 V(符合IEC/EN 60947-7-1标准)
    - 冲击电压: 6 kV
    - 额定电流: 24 A
    - 额定电流2: 28 A
    - 额定截面积: 2.5 mm²
    - 可压接导线: 0.25 ... 4 mm² / 22 ... 12 AWG
    - 直接压接导线: 0.75 ... 4 mm² / 18 ... 12 AWG
    - 细导线: 0.25 ... 4 mm² / 22 ... 12 AWG
    - 带绝缘套管的细导线: ≥ 0.75 mm² / ≥ 18 AWG
    - 剥线长度: 10 ... 12 mm / 0.39 ... 0.47 in
    - 宽度: 5.2 mm / 0.205 in
    - 高度(自导轨上边缘): 32.5 mm / 1.28 in
    - 深度: 85.2 mm / 3.354 in
    - 材料: 聚酰胺66 (PA 66)
    - 耐热值: 0.187 MJ
    - RoHS合规性: 符合
    - 重量: 9.293 g

    产品特点和优势


    这款2-Leiter/2-Pin-Basisklemme具有以下几个显著特点和优势:
    1. 高可靠性:具备高冲击电压(6 kV)和高电流承载能力(最高可达28 A),能够确保在恶劣环境下的稳定运行。
    2. 兼容多种导线类型:支持多种规格的铜导线,无论是裸导线还是带有绝缘套管的导线均可适用,满足多样化的连接需求。
    3. 便捷安装:采用Push-in CAGE CLAMP®压接技术,可以轻松插入并锁定导线,减少了安装时间和成本。
    4. 易于识别:蓝色标识使其在多种场合下更易于识别和定位,方便维护和检查。
    5. 耐用性:材料选用耐高温、阻燃的聚酰胺66,保证长时间使用的稳定性。

    应用案例和使用建议


    该连接器适用于各种工业和商业项目,例如工业自动化控制柜、电力分配箱、楼宇自动化系统等。针对具体的应用场景,有如下使用建议:
    1. 自动化控制柜:在自动化控制柜内,这些连接器可用于电源、传感器信号线等的连接。建议使用时注意导线的正确剥线长度以确保连接稳定。
    2. 电力分配箱:在电力分配箱中,这些连接器可用于配电线路的连接。确保导线在安装前已经进行正确的剥离和清洁处理。
    3. 楼宇自动化系统:在楼宇自动化系统中,这些连接器用于连接温度传感器、湿度传感器等,以实现对建筑物环境的有效监控。

    兼容性和支持


    - 兼容性: 本产品适用于标准的35 x 15 mm导轨安装,兼容各种通用电气设备。
    - 支持与维护: 供应商WAGO提供了详尽的技术文档和支持服务,确保用户在使用过程中获得最佳体验。如有需要,可以通过官方网站联系技术支持。

    常见问题与解决方案


    1. 如何选择合适的导线尺寸?
    - 解决方案:根据实际应用需求,参照技术手册中的“可压接导线”和“直接压接导线”的规格范围进行选择。
    2. 安装过程中发现导线不能牢固固定怎么办?
    - 解决方案:请确认导线剥线长度是否符合要求(10...12 mm),并确保导线没有过度弯曲或扭曲。
    3. 导线连接后,导轨温度异常升高怎么办?
    - 解决方案:检查导线连接是否紧固,确认导轨是否散热良好,必要时增加散热措施。

    总结和推荐


    综上所述,WAGO公司的2-Leiter/2-Pin-Basisklemme 2022-1404以其高可靠性、便捷安装和广泛的适用性,成为工业和商业项目中的理想选择。它不仅能够满足不同场景下的电气连接需求,还具备良好的兼容性和强大的技术支持。因此,我强烈推荐这款产品给需要高质量连接解决方案的客户。

2022-1404参数

参数
零件状态 在售
包装方式 盒装

2022-1404厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2022-1404数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 2022-1404 2022-1404数据手册

2022-1404封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.886 ¥ 49.7367
10+ $ 4.0196 ¥ 33.9656
50+ $ 3.2209 ¥ 27.2164
100+ $ 2.9695 ¥ 25.0924
250+ $ 2.7099 ¥ 22.8987
500+ $ 2.5596 ¥ 21.6285
1000+ $ 2.4414 ¥ 20.63
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.73
直接购买
加入购物车
