WSLP40263L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 3mΩ 5W 4026 标准安装 10.16mm*6.6mm*2.82mm
供应商型号: 71-WSLP40263L000FEA
供应商: Mouser
标准整包数: 1

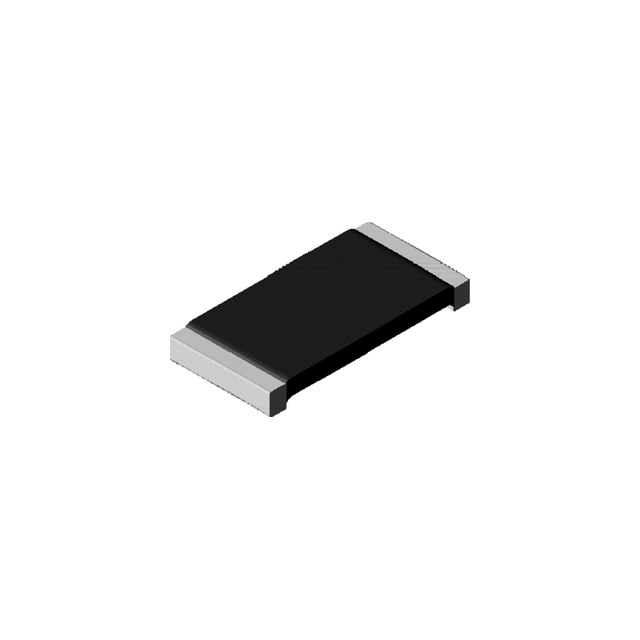

VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP40263L000FEA

WSLP40263L000FEA概述

    Vishay Dale WSLP4026 Power Metal Strip Resistor

    产品简介


    Vishay Dale的WSLP4026是一款表面贴装的功率金属条电阻器,专门设计用于电流检测、电压分压和脉冲应用。这类电阻器以其高功率密度和极低电阻值而著称,具有非常出色的稳定性和可靠性。它们广泛应用于汽车、工业控制、电源管理等多个领域。

    技术参数


    - 电阻值范围:0.0002 Ω 至 0.005 Ω(0.2 mΩ 至 5 mΩ)
    - 功率等级:5 W、7 W、10 W 和 12 W
    - 容差:±1.0% 或 ±5.0%
    - 温度系数:±75 ppm/°C(0.5 mΩ至5 mΩ),±110 ppm/°C(0.3 mΩ),±75 ppm/°C(0.2 mΩ)
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:根据功率等级不同,最大工作电压也有所不同
    - 热阻抗:在2.79°C/W到3.81°C/W之间变化
    - 低热电势:<3 μV/°C
    - 低感抗:0.5 nH 到 5 nH

    产品特点和优势


    1. 高功率密度:WSLP4026具备高功率密度,能够承受高达12W的功率,同时保持紧凑的设计。
    2. 极端环境适应性:采用特殊的构造方式,使其能够在高硫环境下表现出良好的耐腐蚀性。
    3. 低热电势:具备低热电势特性,有助于提高电路的整体精度。
    4. 优良的温度系数:具有非常稳定的温度系数,适用于各种严苛的环境条件。
    5. 焊接工艺:采用全焊工艺,确保结构坚固耐用。
    6. 高功率额定值:特别选择和稳定材料使电阻器具有高功率额定值。

    应用案例和使用建议


    - 电流检测:可应用于需要精确电流检测的场合,例如开关电源、马达控制等。
    - 电压分压:可以作为电压分压元件使用,适用于各类电源管理系统。
    - 脉冲应用:非常适合于需要快速响应的脉冲应用,如通信设备中的信号处理。
    使用建议:
    1. 确保散热设计合理,以确保电阻器能够在高温下正常工作。
    2. 在组装过程中,遵循推荐的焊接曲线以保证良好的连接质量。
    3. 在安装时要确保周围环境的温湿度满足规范要求,避免环境因素对性能造成影响。

    兼容性和支持


    WSLP4026与大多数标准表面贴装设备兼容。Vishay提供详细的技术支持文档,包括设计指南和常见问题解答。此外,还提供了定制选项,以满足特定需求。

    常见问题与解决方案


    1. 问题:如何正确安装WSLP4026?
    解决办法:严格按照焊接曲线进行焊接,并使用适当的散热措施以防止过热。
    2. 问题:如何确认产品的额定功率?
    解决办法:参照数据表中的额定功率曲线,根据实际使用环境确定合适的功率等级。
    3. 问题:在什么情况下需要更换电阻器?
    解决办法:如果在长期使用后发现电阻器性能下降,或出现明显的外观损坏,应考虑更换。

    总结和推荐


    Vishay Dale的WSLP4026是一款高性能的功率金属条电阻器,适用于多种高要求的应用场合。其显著的特点是高功率密度、优秀的环境适应能力和稳定的性能。对于需要高可靠性和精准度的工程师来说,这款电阻器是一个非常值得考虑的选择。强烈推荐在各种工业和汽车应用中使用此款产品。

WSLP40263L000FEA参数

参数
电阻值 3mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 5W
电阻个数 -
引脚数量 -
长*宽*高 10.16mm*6.6mm*2.82mm
通用封装 4026
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP40263L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP40263L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP40263L000FEA WSLP40263L000FEA数据手册

WSLP40263L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
