WSL36376L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±50ppm/℃ 6mΩ 3W 3637 标准安装 9.14mm*9.4mm*890μm
供应商型号: F-WSL36376L000FEA
供应商: 海外现货
标准整包数: 4000

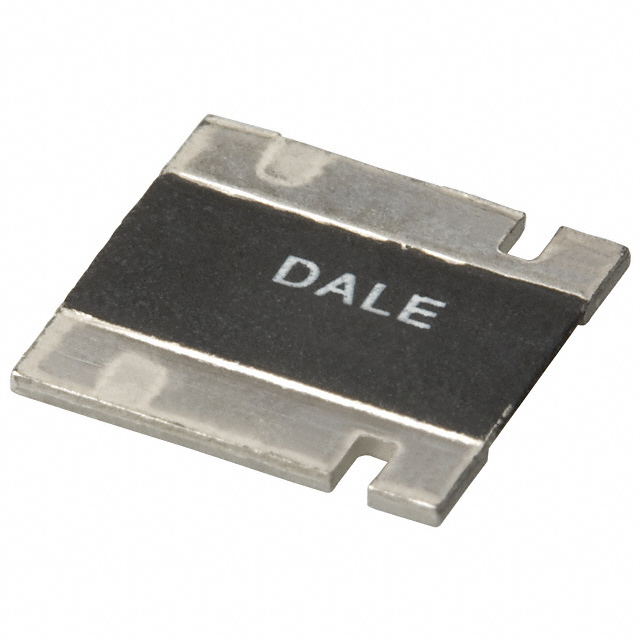

VISHAY INTERTECHNOLOGY 其它固定电阻 WSL36376L000FEA

WSL36376L000FEA概述

    Vishay Dale WSL3637 Power Metal Strip Resistor

    1. 产品简介


    Vishay Dale的WSL3637系列是一款低阻值(低至0.001 Ω)表面贴装电阻器,适用于电流检测、电压分压和脉冲应用等多种场合。这款产品采用了4端子设计和全焊接结构,特别适合在严苛环境下提供稳定可靠的性能。

    2. 技术参数


    - 产品型号:WSL3637
    - 全球型号:3637
    - 功率等级:在70°C时为3.0 W
    - 精度:±0.5% 和 ±1.0%
    - 阻值范围:0.001 Ω 至 0.01 Ω
    - 重量:每1000件274.3克
    技术规格:
    - 温度系数(TCR):±50 ppm/°C(0.003 Ω 至 0.010 Ω),±75 ppm/°C(0.001 Ω 至 0.0029 Ω)
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:取决于电阻值
    - 频率响应:最高可达50 MHz

    3. 产品特点和优势


    - 4端子设计:允许在低至0.001 Ω的电阻下实现±0.5%的精度。
    - 全焊接结构:非常适合各种电流检测、电压分压及脉冲应用。
    - 专利加工技术:生产出极低阻值的产品(低至0.001 Ω)。
    - 硫化抵抗:对高硫环境影响不敏感。
    - 镍铬合金电阻元件:具有低温度系数(< 20 ppm/°C)和低热电动势(< 3 μV/°C)。
    - 超低电感:0.5 nH 至 5 nH。
    - 优良的频率响应:高达50 MHz。

    4. 应用案例和使用建议


    - 电流检测:例如在电源管理系统中监测电流,确保系统正常运行。
    - 电压分压:在模拟电路中将高电压降低到可测量的水平。
    - 脉冲应用:在高速数字信号处理系统中用于滤波和调制。
    使用建议:
    - 在安装过程中确保焊接点牢固,以避免电阻器脱落或连接不良。
    - 使用低噪音电源以减少外部干扰。

    5. 兼容性和支持


    - RoHS合规性:符合RoHS标准,部分产品可能包含铅(Pb)。
    - AEC-Q200认证:适用于汽车级应用。
    - 包装代码:EB表示无铅(Pb-free),TB表示锡/铅(tin / lead)。
    - 制造商支持:如有任何技术问题,请联系ww2bresistors@vishay.com。

    6. 常见问题与解决方案


    - 问题:温度变化导致电阻值变化?
    - 解决方法:选择较低温度系数的电阻值,并考虑使用散热措施来控制温度波动。
    - 问题:焊接过程中电阻值变化?
    - 解决方法:确保使用正确的焊接温度和时间,避免过度加热。

    7. 总结和推荐


    WSL3637系列以其出色的稳定性和广泛的应用范围,成为电流检测、电压分压和脉冲应用的理想选择。其独特的4端子设计和优秀的电气性能使其在市场上具备显著的竞争优势。强烈推荐在需要高性能电阻器的应用中使用这款产品。

WSL36376L000FEA参数

参数
温度系数 ±50ppm/℃
精度 ±1%
额定功率 3W
电阻个数 -
引脚数量 -
电阻值 6mΩ
长*宽*高 9.14mm*9.4mm*890μm
通用封装 3637
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL36376L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL36376L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL36376L000FEA WSL36376L000FEA数据手册

WSL36376L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.5384 ¥ 4.5601
8000+ $ 0.5336 ¥ 4.5194
12000+ $ 0.5288 ¥ 4.4787
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 18240.4
