VSOR1603102JTF

产品分类: 网络阵列电阻
产品描述: 1KΩ ±5% ±100ppm/℃ 100mW SOIC 贴片安装 9.91mm(长度)*1.63mm(高度)
供应商型号: 1203457
供应商: 海外现货
标准整包数: 5

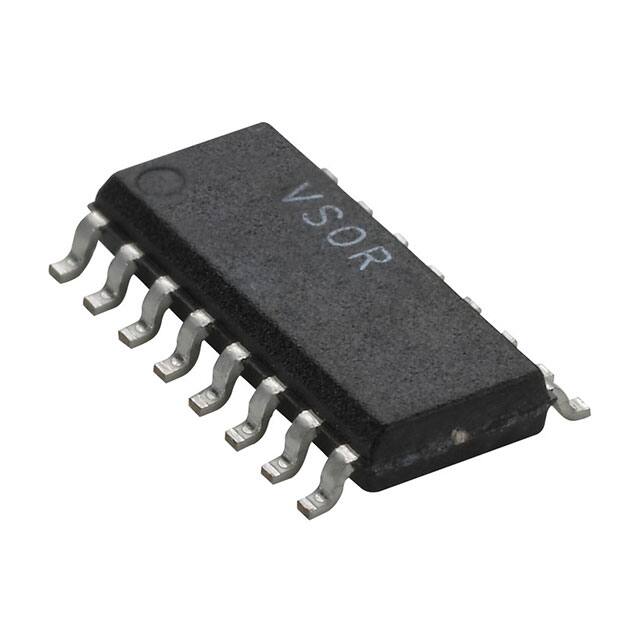

VISHAY INTERTECHNOLOGY 网络阵列电阻 VSOR1603102JTF

VSOR1603102JTF概述


    产品简介


    VTSR, VSSR, VSOR是由Vishay Dale公司生产的薄膜电阻网络,主要应用于模拟和数字电路。该产品利用薄膜电阻元素,可以在工业、医疗和科学仪器仪表等领域构建低噪声、高稳定性电路。Vishay Dale的薄膜电阻网络采用全球公认的封装尺寸,具备高环境防护能力和易于自动化表面贴装的优点。

    技术参数


    - 电阻范围:10Ω 至 47kΩ
    - 温度系数(绝对):± 100 ppm/°C (-55°C 到 +125°C)
    - 容差(绝对):± 5%(标准),± 2%(可选)
    - 容差(比值):不适用
    - 功率等级(电阻):最大 100mW(+70°C)
    - 功率等级(封装):16 引脚为 1.0W,20 引脚为 1.2W,24 引脚为 1.4W(0°C 到 +70°C)
    - 工作电压:50VDC
    - 工作温度范围:-55°C 至 +125°C
    - 储存温度范围:-55°C 至 +150°C
    - 噪声水平:<-35 dB
    - 引脚数:16、20、24

    产品特点和优势


    VTSR, VSSR, VSOR 的主要优势包括:
    - 成本效益:减少总装配成本
    - 兼容性:与自动表面贴装设备兼容
    - 安全认证:UL 94 V-0 阻燃
    - 多样化选择:提供多种封装尺寸和标准阻值选择
    - 可靠性:卓越的环境防护和稳定性能

    应用案例和使用建议


    应用场景:
    - MOS/ROM 拉高/拉下
    - 开漏极拉高
    - 电源驱动拉高
    - 高速并行拉高
    使用建议:
    1. 确保设计时留有足够的散热空间,以避免因过热而降低寿命。
    2. 在高温环境下使用时,建议对电路进行详细评估,确保符合特定的温度限制。

    兼容性和支持


    - 兼容性:VTSR (TSSOP),VSSR (SSOP 或 QSOP),VSOR (SOIC 窄型)
    - 支持:厂商提供详尽的技术支持和维护信息,可通过 `thinfilm@vishay.com` 联系技术支持团队

    常见问题与解决方案


    问题1:产品噪声过大。
    解决方案:检查电路布局,确保正确的接地和去耦电容布置,可能需要更换其他类型的电阻。
    问题2:功率等级过高导致电阻损坏。
    解决方案:根据工作条件调整电路设计,合理分配负载,确保功率不超过最大额定值。
    问题3:环境温度过高导致性能不稳定。
    解决方案:考虑增加散热措施或选择更高温等级的产品型号。

    总结和推荐


    VTSR, VSSR, VSOR 是一款具有高度可靠性和广泛适用性的薄膜电阻网络。它在模拟和数字电路中的应用表现出色,尤其适用于工业、医疗和科学仪器仪表领域。由于其优良的设计和丰富的规格选择,我们强烈推荐在相关项目中使用这些产品。

VSOR1603102JTF参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±5%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 100mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 9.91mm(长度)*1.63mm(高度)
通用封装 SOIC
安装方式 贴片安装
包装方式 卷带包装

VSOR1603102JTF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSOR1603102JTF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 网络阵列电阻 VISHAY INTERTECHNOLOGY VSOR1603102JTF VSOR1603102JTF数据手册

VSOR1603102JTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
