3521240RFT

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 240Ω ±1% ±100ppm/℃ 2512 贴片安装 6.3mm*3.2mm*650μm
供应商型号: 2117487
供应商: 海外现货
标准整包数: 10

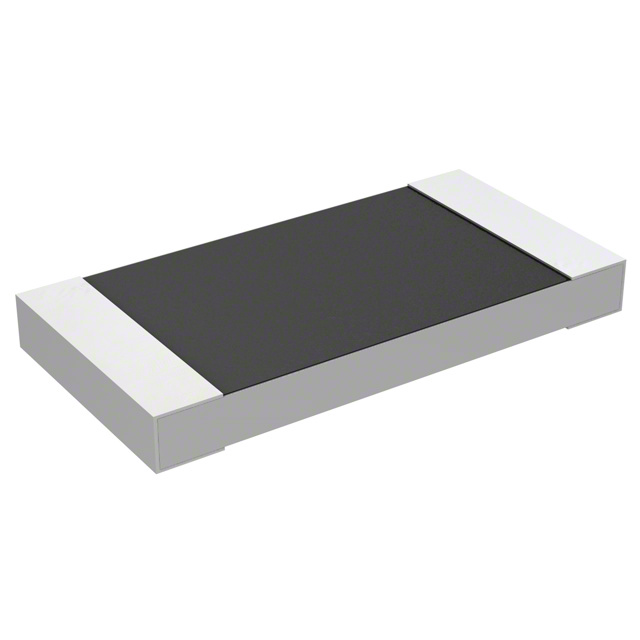

TE CONNECTIVITY 网络阵列电阻 3521240RFT

3521240RFT概述

    SMD Power Resistors AEC-Q200 Qualified

    1. 产品简介


    TE Connectivity最近宣布其3521系列高功率厚膜贴片电阻已经通过AEC-Q200标准认证。这款产品适用于汽车级和大多数工业应用,尤其适合高频操作,其设计紧凑且价格具有吸引力。该电阻器采用短引脚结构,并提供7英寸的卷盘装(每卷包含4000个),特别适合大规模自动化生产。这些电阻器在70°C的环境温度下具有2W的额定功率,能够满足广泛的阻值需求,从0.1Ω到10MΩ不等。

    2. 技术参数


    - 功率等级:2W(在70°C时)
    - 阻值范围:0.1Ω ~ 10MΩ
    - 容差:±1%,±5%
    - 最大工作电压:250V
    - 最大过载电压:500V
    - 耐压能力:500V
    - 工作温度范围:-55°C ~ +155°C
    - 环境温度:70°C
    - 终端电镀:哑光Sn镀层覆盖在Ni层上
    - 认证标准:AEC-Q200合格

    3. 产品特点和优势


    3521系列厚膜贴片电阻具有以下特点和优势:
    - 高可靠性:AEC-Q200认证确保了其在恶劣条件下的可靠性和稳定性。
    - 小型化设计:比同类产品更小的尺寸使其适用于空间受限的应用场景。
    - 高性价比:低至7英寸卷盘装的低成本配置,适合大规模自动化生产和装配。
    - 耐高温和低温:能够在-55°C到+155°C的宽温度范围内稳定工作。
    - 耐溶剂和湿度:通过严格测试,确保其在潮湿和化学品环境中的稳定性和可靠性。

    4. 应用案例和使用建议


    - 汽车电子:用于发动机控制单元、车身电子系统等。
    - 工业自动化:在各种传感器、执行器和控制器中使用。
    - 通信设备:适用于无线基站、光纤通信设备等。
    使用建议:
    - 环境保护:避免暴露于腐蚀性气体和盐雾环境中。
    - 温度管理:考虑使用散热片以提高其在高温环境下的工作效率。
    - 电气连接:使用符合标准的焊盘设计,确保良好的电气连接和机械强度。

    5. 兼容性和支持


    - 兼容性:适用于各种表面贴装工艺,与标准PCB焊接设备和材料兼容。
    - 支持服务:TE Connectivity提供了详尽的技术文档和在线支持,如电子邮件、电话和实时聊天服务,以便客户获得及时的技术咨询和支持。

    6. 常见问题与解决方案


    - Q:如何确定电阻器的额定电压?
    - A:可以通过公式 \( RCWV = \sqrt{P} \times R \) 计算得出,其中 \( P \) 是额定功率,\( R \) 是阻值。

    - Q:如何检测电阻器的质量?
    - A:根据MIL-STD-202标准进行相关测试,包括外观检查、电气测试、热冲击测试等。

    - Q:电阻器在高温环境下使用有何注意事项?
    - A:需注意负载功率的降额使用,确保不超过最大额定工作温度范围。

    7. 总结和推荐


    综上所述,TE Connectivity的3521系列AEC-Q200认证高功率厚膜贴片电阻凭借其出色的性能、可靠的品质和广泛的应用场景,非常适合用于汽车电子、工业自动化及通信设备等领域。推荐客户在需要高性能、高可靠性的场合优先选择该系列产品。同时,TE Connectivity提供的全面技术支持和优质客户服务,也为其在市场竞争中赢得了显著的优势。

3521240RFT参数

参数
电阻值 240Ω
电阻个数 -
精度 ±1%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 6.3mm*3.2mm*650μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

3521240RFT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3521240RFT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY 3521240RFT 3521240RFT数据手册

3521240RFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
