1776-C6815

产品分类: 网络阵列电阻
产品描述: 1KΩ,9KΩ,90KΩ,900KΩ,9MΩ ±0.1% ±5ppm/℃ ±0.05% ±5ppm/℃ 62.5mW SIP-10 通孔安装 25.4mm*2.79mm*13.97mm
供应商型号: 1776-C6815-ND
供应商: Digi-Key
标准整包数: 1

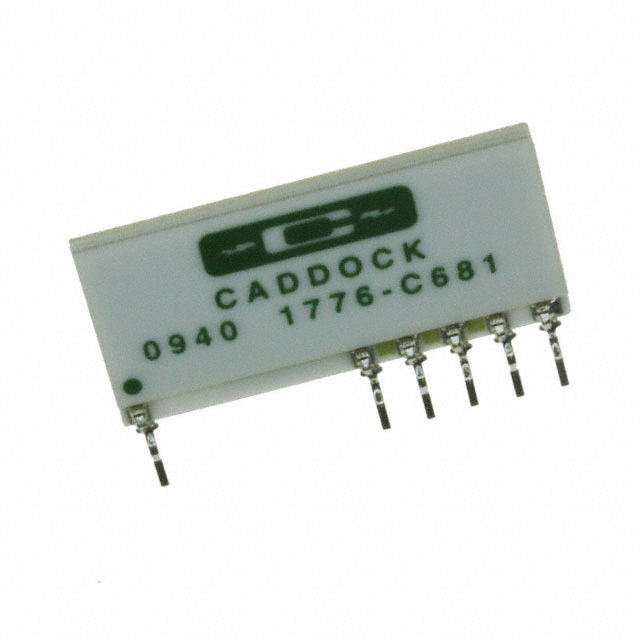

CADDOCK ELECTRONICS 网络阵列电阻 1776-C6815

1776-C6815概述

    Caddock Type 1776 Precision Decade Resistor Voltage Dividers

    1. 产品简介


    Caddock Type 1776 Precision Decade Resistor Voltage Dividers 是一种用于数字万用表和范围开关仪器的输入电压分压器。该系列产品具有多种型号,提供从10:1到10,000:1的分压比选择。每个型号都设计用于精确的电阻网络,从而确保高精度的测量结果。这些电压分压器广泛应用于实验室和工业场合,能够为各种精密测量仪器提供可靠的信号输入。

    2. 技术参数


    - 分压比:从10:1到10,000:1。
    - 连续电压等级:最高可达1,200伏,瞬时过电压能力达到2,000伏。
    - 耐温范围:范围1(-40°C至+85°C),范围2(0°C至+70°C)。
    - 负载寿命:在满载条件下,70°C环境下,额定电压应用于R1串联任何组合的R2至R5中,2000小时后比值稳定性。
    - 温度系数:最高比率温度系数误差。
    - 过电压能力:最大瞬时电压为额定直流电压的1.67倍,持续时间为10秒。
    - 电压等级:直流或交流电压,应用于R1串联任何组合的R2至R5。
    - 储存温度:-40°C至+85°C。

    3. 产品特点和优势


    Caddock Type 1776系列电阻网络采用先进的Tetrinox®电阻膜技术,提供了优异的性能。相比传统的分立电阻组和薄膜网络,这些紧凑型精密电阻网络占用更少的板空间,同时提供更高的性能。特别适用于要求高精度的实验室内仪器。

    4. 应用案例和使用建议


    该产品可用于各种精密测量仪器中,如数字万用表和范围切换仪器。例如,在一个需要对多个电压进行精确分压的场合,可以选用合适的型号,确保测量精度。建议根据具体应用场景选择最合适的分压比和精度要求的型号,以满足最佳性能需求。

    5. 兼容性和支持


    尽管技术手册没有明确提及与其他特定设备或组件的兼容性,但Caddock公司通常会提供技术支持和售后服务,确保用户能够在使用过程中获得必要的帮助和支持。

    6. 常见问题与解决方案


    - 问题1:如何正确安装这些电压分压器?
    - 解决方案:确保按照制造商提供的安装指南进行操作,并注意铅形细节以实现垂直安装。
    - 问题2:在高温环境中使用时,如何保持精度?
    - 解决方案:在满载条件下,通过负载寿命测试来验证产品的稳定性,且在实际使用中要保证不超过规定的温度范围。

    7. 总结和推荐


    总体来说,Caddock Type 1776 Precision Decade Resistor Voltage Dividers 提供了出色的精度和可靠性,特别适合于需要高精度信号输入的应用场景。无论是对于实验室还是工业用户,这些产品都是不错的选择。因此,我强烈推荐这些精密电阻网络给那些追求高性能测量的用户。

1776-C6815参数

参数
电阻值 1KΩ,9KΩ,90KΩ,900KΩ,9MΩ
电阻个数 -
精度 ±0.1%
温度系数 ±5ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 ±5ppm/℃
引脚数量 -
电阻匹配比 ±0.05%
长*宽*高 25.4mm*2.79mm*13.97mm
通用封装 SIP-10
安装方式 通孔安装
零件状态 在售
包装方式 散装

1776-C6815厂商介绍

Caddock Electronics是一家知名的电子元器件制造商,专注于提供高质量的电阻器、电容器、电感器等电子元件。公司的产品主要分为以下几类:

1. 电阻器:包括精密电阻、通用电阻、功率电阻等,广泛应用于电子设备、工业控制、医疗设备等领域。

2. 电容器:涵盖陶瓷电容器、电解电容器、薄膜电容器等,用于电源管理、信号处理、滤波等。

3. 电感器:包括功率电感、信号电感等,用于电源转换、射频应用等。

Caddock Electronics的优势在于:

- 高品质:产品符合国际标准,通过严格的质量控制流程。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 快速响应:拥有高效的供应链管理,能够快速响应市场变化和客户需求。
- 技术创新:持续投入研发,以保持技术领先和产品创新。

Caddock Electronics致力于为客户提供可靠的电子元件,以支持其产品的高性能和稳定性。

1776-C6815数据手册

厂牌 PDF简要描述 下载
CADDOCK ELECTRONICS 网络阵列电阻 CADDOCK ELECTRONICS 1776-C6815 1776-C6815数据手册

1776-C6815封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.948 ¥ 325.9461
10+ $ 28.0862 ¥ 235.0467
25+ $ 25.1539 ¥ 210.5063
50+ $ 23.3191 ¥ 195.1516
100+ $ 21.7609 ¥ 182.1112
250+ $ 20.0553 ¥ 167.8379
500+ $ 18.9893 ¥ 158.9163
库存: 339
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 325.94
