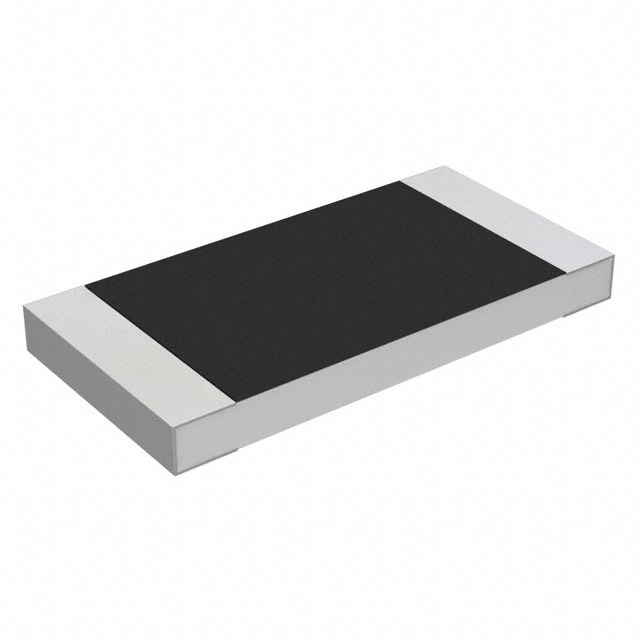

3520270RJT

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 270Ω ±5% ±200ppm/℃ 2512 贴片安装 6.4mm*3.2mm*700μm
供应商型号: 2240339
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 网络阵列电阻 3520270RJT

3520270RJT概述

    # SMD Power Resistors Type 3520 Series

    产品简介


    基本介绍
    TE Connectivity近期推出了新型SMD功率电阻器,型号为3520系列。这种电阻器具有体积小、功率大的特点,非常适合自动放置并广泛应用于各类设备中,尤其是需要高频操作的应用场合。此外,它们还具备耐高温性能,适用于多种严苛的工作环境。

    技术参数


    - 额定功率:1瓦特(在70℃条件下)
    - 最大连续工作电压:200伏特
    - 最大过载电压:400伏特
    - 阻值公差:±5%
    - 阻值范围:1Ω至1MΩ
    - 温度系数:±200ppm
    - 电阻格值:E-24
    - 封装方式:7英寸长的纸带装,每卷4000个

    产品特点和优势


    3520系列电阻器的优势明显:
    - 高功率密度:每瓦特的体积设计使产品在有限空间内提供强大的电力支持。
    - 标记清晰:每个电阻器上都有清晰的阻值标记,方便识别和使用。
    - 低轮廓设计:适合空间受限的应用场合,同时便于散热管理。
    - 供应充足:可以通过分销商渠道轻松获取。
    - 实验室套件:可为专业测试和研究提供完整的实验套件。
    - 高可靠性:能够在极端温度环境下稳定工作,保证长期可靠性能。

    应用案例和使用建议


    应用场景
    - 高频操作电路
    - 汽车电子系统
    - 工业控制设备
    - 通信设备
    使用建议
    当电阻器在高于70℃的环境运行时,需要根据图表进行功率降额以确保安全。如果需要满负荷持续工作,可以通过以下方法改善冷却效果:
    - 使用金属基板
    - 在芯片下方增加铜垫
    - 开设PCB上的通风孔
    - 扩大两端的银导体焊盘面积

    兼容性和支持


    3520系列电阻器通过7英寸的纸带装提供,适用于标准的自动化生产线。TE Connectivity提供了详细的使用说明和相关技术支持,以确保客户能够顺利应用。

    常见问题与解决方案


    问题1:在焊接过程中如何控制助焊剂的量?
    解决方案:对于流动焊接,土地宽度必须小于芯片电阻器宽度,一般可以设置为芯片电阻器宽度的0.7到0.8倍。对于回流焊接,可以根据需要调整助焊剂量,从而将土地宽度设定为芯片电阻器宽度的1.0到1.3倍。

    总结和推荐


    综上所述,3520系列SMD功率电阻器凭借其紧凑的设计、可靠的性能和广泛的适用范围,在多个行业中展现出极高的应用价值。推荐对空间要求高且需要良好散热性能的应用场合使用。TE Connectivity的出色设计和制造质量确保了产品的长期稳定性与可靠性,是值得信赖的选择。

3520270RJT参数

参数
电阻值 270Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 -
长*宽*高 6.4mm*3.2mm*700μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3520270RJT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3520270RJT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY 3520270RJT 3520270RJT数据手册
