3521220KFT

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 220KΩ ±1% ±100ppm/℃ 2512 贴片安装 6.3mm*3.2mm*650μm
供应商型号: 2992028
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 网络阵列电阻 3521220KFT

3521220KFT概述

    高质量电子元器件产品文章:3521220KFT 厚膜贴片功率电阻



    1. 产品简介

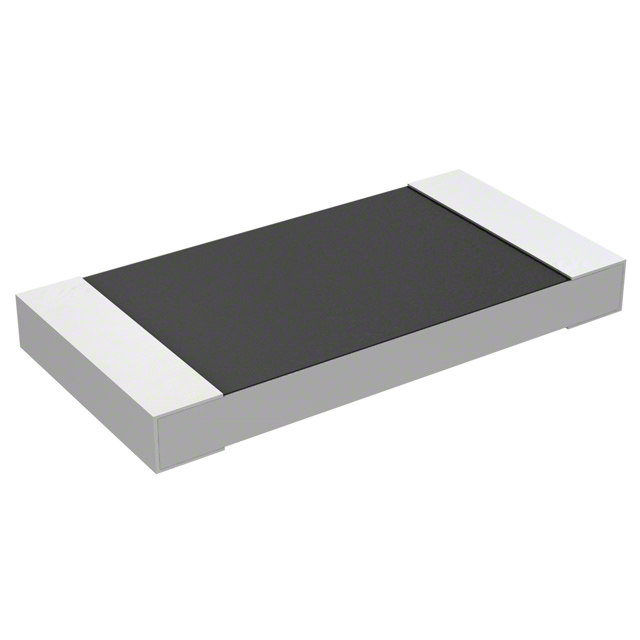

    3521220KFT 是一款厚膜贴片功率电阻,属于3521系列的一部分。这种电阻主要用于表面安装,其主要功能是处理高功率消耗,适合于各种需要高稳定性和可靠性电子设备的应用领域。广泛应用于电源模块、通信设备、汽车电子和工业控制系统等。


    2. 技术参数



    - 电阻值: 220K Ω
    - 额定功率: 2 W
    - 封装尺寸: 2512(6.35mm x 3.2mm)
    - 元素类型: 厚膜
    - 配置: 单个电阻
    - 操作电压: 250 V
    - 容差: ±1%
    - 温度系数: ±100 ppm/°C
    - 引脚类型: 焊接端子
    - 引脚数量: 2
    - 高度: 0.55 mm (0.022 in)
    - 长度: 6.35 mm (0.25 in)
    - 宽度: 3.2 mm (0.126 in)
    - 包装方式: 带状包装


    3. 产品特点和优势



    3521220KFT 具备以下独特功能和优势:
    - 高稳定性: ±1%的容差和±100 ppm/°C的温度系数确保其在宽泛的工作温度范围内保持高度稳定性。
    - 高功率处理能力: 2 W的额定功率使其能够在高功率应用中发挥出色表现。
    - 低功耗: 由于采用厚膜技术,其电阻损耗极低。
    - 可靠焊接: 焊接端子设计使得其易于在PCB上安装,且能够承受多次焊接过程。


    4. 应用案例和使用建议



    这款电阻非常适合用于需要大功率处理的应用场合,如电源转换电路、汽车电子系统和电信基础设施等。对于应用设计工程师,建议在选型时充分考虑散热措施,确保其在长时间运行中能够保持良好的热稳定性。


    5. 兼容性和支持



    - 兼容零件: 本产品可与多种其他电子元器件配套使用,例如连接器和其他类型的电阻。TE公司提供了广泛的配套产品线,具体兼容产品可通过TE官方网站查询。
    - 支持和服务: TE公司提供全方位的技术支持,包括在线文档下载、CAD模型下载及电话技术支持等。用户可以拨打 +1 800 522 6752 获取更多帮助。


    6. 常见问题与解决方案



    - Q: 该电阻能否用于高湿度环境?
    - A: 虽然该电阻设计用于标准工作条件,但在高湿度环境中使用时,建议采取适当的防护措施以防止氧化或腐蚀。

    - Q: 如何保证焊接过程中的可靠性?
    - A: 在焊接过程中,需确保焊接温度不超过260°C,并遵循标准的回流焊工艺流程。此外,确保焊接设备的良好接地状态有助于提高焊接质量。


    7. 总结和推荐



    3521220KFT 是一款出色的厚膜贴片功率电阻,具备高稳定性、高功率处理能力和可靠性,非常适合多种高要求应用场合。TE公司的全面技术支持和服务使其成为市场上的强有力竞争者。强烈推荐此款产品给那些需要高性能、高可靠性的电子设备制造商和工程师。

    ---
    本文档基于TE公司的3521220KFT产品手册编写,欲获取更多信息,请访问TE官方网站或联系客户服务热线。

3521220KFT参数

参数
电阻值 220KΩ
电阻个数 -
精度 ±1%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 6.3mm*3.2mm*650μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

3521220KFT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3521220KFT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY 3521220KFT 3521220KFT数据手册

3521220KFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.6672
100+ ¥ 1.5389
500+ ¥ 1.4107
2500+ ¥ 1.4107
4000+ ¥ 1.385
8000+ ¥ 1.385
40000+ ¥ 1.385
80000+ ¥ 1.385
库存: 618
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.67
