WSLP39212L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 2mΩ 5W 3921 标准安装 10mm*5.2mm*500μm
供应商型号: LM-2420745
供应商: 海外现货
标准整包数: 5

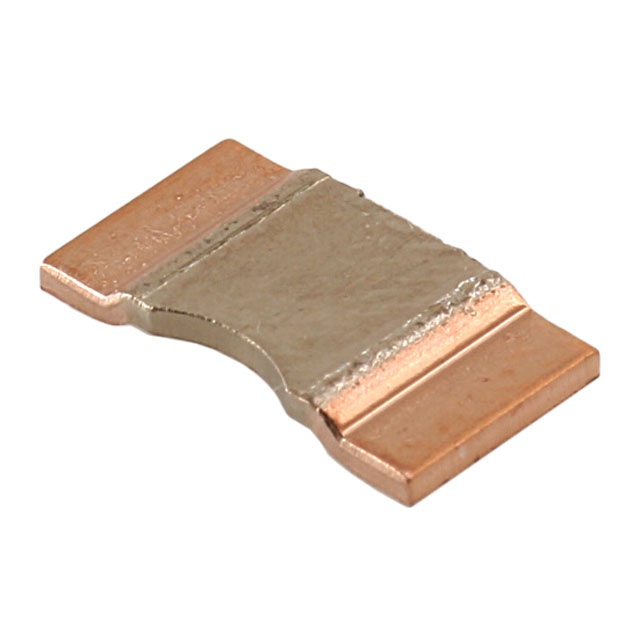

VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP39212L000FEA

WSLP39212L000FEA概述

    Vishay Dale Power Metal Strip® Resistors 技术手册

    产品简介


    Vishay Dale 的 Power Metal Strip® 电阻器是一种非常适用于电流传感、电压分压和脉冲应用的高端电阻器。这些电阻器设计用于高功率环境(最高可达15瓦),具有极低阻值(最低可达0.0001欧姆)的特点,且具有出色的硫磺抗性。

    技术参数


    - 阻值范围: 0.1mΩ 至 4mΩ
    - 功率等级: 5W 至 15W
    - 容差: ±1% 或 ±5%
    - 温度系数: ±350 ppm/°C (对于0.1mΩ),随阻值增加而变化
    - 操作温度范围: -65°C 至 +170°C
    - 最大工作电压: 与电阻和功率相关
    - 低电感: 0.5 nH 至 5 nH
    - 低热电动势: <3μV/°C
    - 符合标准: AEC-Q200 认证
    - 封装形式: 非铅焊接表面贴装

    产品特点和优势


    - 全焊结构: 适用于所有类型的电流传感、电压分压和脉冲应用。
    - 极低阻值: 借助专有的加工技术,可以实现极低的阻值。
    - 硫磺抗性: 不受高硫环境影响。
    - 高功率评级: 可承受高达15W的功率。
    - 超低电感: 有助于提高高频电路的性能。
    - 低热电动势: 减少了由于温度变化引起的噪声。
    - AEC-Q200 资格认证: 满足汽车应用的要求。
    - 多种阻值选择: 可根据需求定制不同阻值的产品。

    应用案例和使用建议


    - 电流传感: 在工业自动化控制系统中,通过监测电流来保证系统的安全和效率。
    - 电压分压: 用于电源管理模块中,确保电压稳定输出。
    - 脉冲应用: 适用于各种脉冲电路设计,如电源管理中的开关稳压器。
    - 使用建议: 建议使用大焊盘表面和热通孔,以增强散热效果。在高功率应用中,考虑使用重铜层和内部层以提高热分布能力。

    兼容性和支持


    - 兼容性: 与大多数标准表面贴装工艺兼容。
    - 支持: Vishay 提供详细的文档和支持服务,包括三维模型和安装指南。用户可以通过技术支持邮箱 (ww2bresistors@vishay.com) 获取帮助。

    常见问题与解决方案


    - 问题1: 电阻器过热怎么办?
    - 解决方案: 检查电路板散热设计是否合理,必要时增加焊盘面积和热通孔。
    - 问题2: 电阻值不准确怎么办?
    - 解决方案: 确认选用的电阻器型号及其标称值是否匹配实际需求,检查是否在规定的温度范围内使用。

    总结和推荐


    总体来说,Vishay Dale 的 Power Metal Strip® 电阻器以其卓越的性能、广泛的应用范围和出色的稳定性在市场上具有很高的竞争力。无论是应用于工业自动化还是汽车电子领域,这些电阻器都是理想的选择。因此,强烈推荐使用 Vishay Dale 的 Power Metal Strip® 电阻器。
    这篇文章从多个方面对 Vishay Dale 的 Power Metal Strip® 电阻器进行了详细介绍,涵盖了产品的基本介绍、技术参数、产品特点、应用案例及支持等方面,帮助用户全面了解并正确使用这一高性能的电子元件。

WSLP39212L000FEA参数

参数
引脚数量 -
电阻值 2mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 5W
电阻个数 -
长*宽*高 10mm*5.2mm*500μm
通用封装 3921
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP39212L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP39212L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP39212L000FEA WSLP39212L000FEA数据手册

WSLP39212L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.3338 ¥ 11.2035
50+ $ 1.3124 ¥ 11.0242
250+ $ 1.2804 ¥ 10.845
500+ $ 1.2591 ¥ 10.5761
1500+ $ 1.2271 ¥ 10.3072
3000+ $ 1.2057 ¥ 10.128
库存: 4741
起订量: 40 增量: 0
交货地:
最小起订量为:5
合计: ¥ 56.01
