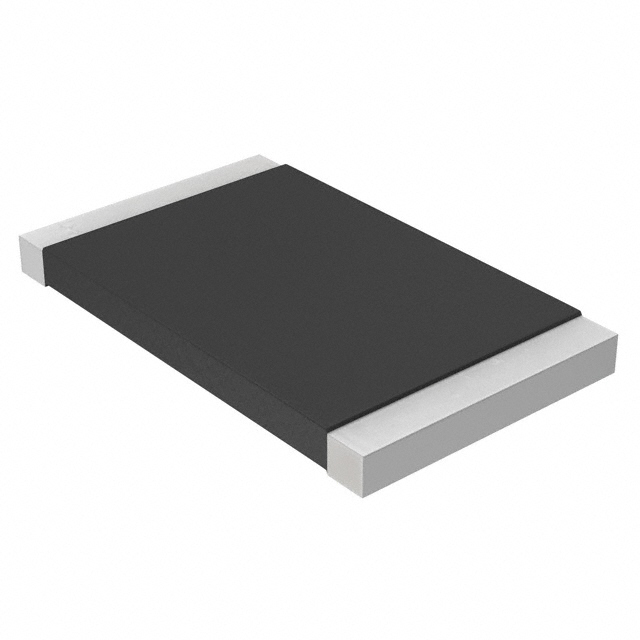

WSL2816R0270FEH

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 27mΩ 2W 2816 标准安装 7.1mm*4.2mm*890μm
供应商型号: WSL2816R0270FEH
供应商: 国内现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 其它固定电阻 WSL2816R0270FEH

WSL2816R0270FEH概述

    Vishay Dale Power Metal Strip® Resistors

    产品简介


    Vishay Dale的Power Metal Strip®电阻器是专门设计用于电流检测、电压分压和脉冲应用的表面贴装电阻器。它们的特点在于极低的电阻值(低至0.0005 Ω),并通过专有的加工技术制造。这些电阻器特别适用于需要高精度、低温度系数的应用领域。

    技术参数


    以下是Power Metal Strip®电阻器的主要技术规格和性能参数:
    | 型号 | 尺寸 | 功率 (W) | 电阻范围 (Ω) | 容差 (%) | 重量 (g/1000个) |
    |
    | WSL0603 | 0603 | 0.1 | 0.01 至 0.1 | ±0.5 | 1.9 |
    | WSL0805 | 0805 | 0.125 | 0.005 至 0.2 | ±0.5 | 4.8 |
    | WSL1206 | 1206 | 0.25 | 0.001 至 0.2 | ±0.5 | 16.2 |
    | WSL2010 | 2010 | 0.5 | 0.004 至 0.5 | ±0.5 | 38.9 |
    | WSL2512 | 2512 | 1.0 | 0.0005 至 0.5 | ±0.5 | 63.6 |
    | WSL2816 | 2816 | 2.0 | 0.003 至 0.1 | ±0.5 | 118 |

    产品特点和优势


    1. 所有焊接结构:适用于各种电流检测、电压分压和脉冲应用。
    2. 超低电阻值:通过专有工艺可生产低至0.0005 Ω的电阻值。
    3. 抗硫化能力:不受高硫环境影响。
    4. 极低电感:仅0.5 nH至5 nH。
    5. 低热电势:<3 μV/°C。
    6. AEC-Q200认证:符合汽车应用标准。

    应用案例和使用建议


    Power Metal Strip®电阻器广泛应用于电流检测、电压分压和脉冲应用等领域。例如,在汽车电子、电源管理、通信设备和工业控制设备中均有广泛应用。
    使用建议:
    - 在选择合适的型号时,应根据实际应用需求考虑电阻的尺寸和功率等级。
    - 在高精度应用中,优先选用容差为±0.5%的型号。

    兼容性和支持


    - 该产品可与各种表面贴装工艺兼容。
    - Vishay Dale提供了详细的技术文档和支持服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:电阻器的工作温度范围?
    - 解答:-65°C至+170°C。

    2. 问题:电阻器的最大工作电压?
    - 解答:由公式\(P \times R\)计算得出,例如1 W电阻的最大工作电压为\(\sqrt{1} \times \Omega\)。
    3. 问题:电阻器是否ESD敏感?
    - 解答:电阻器不敏感于静电放电(ESD)。

    总结和推荐


    综上所述,Vishay Dale的Power Metal Strip®电阻器具有非常高的精度和可靠性,尤其适合高精度、高稳定性要求的应用。考虑到其出色的性能和广泛的应用范围,强烈推荐在高精度测量和关键应用中使用该产品。

WSL2816R0270FEH参数

参数
额定功率 2W
电阻个数 -
引脚数量 -
电阻值 27mΩ
温度系数 ±75ppm/℃
精度 ±1%
长*宽*高 7.1mm*4.2mm*890μm
通用封装 2816
安装方式 标准安装
应用等级 汽车级
包装方式 卷带包装

WSL2816R0270FEH厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL2816R0270FEH数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL2816R0270FEH WSL2816R0270FEH数据手册

WSL2816R0270FEH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 3.42
1500+ ¥ 3.39
2500+ ¥ 3.36
库存: 4000
起订量: 500 增量: 2000
交货地:
最小起订量为:500
合计: ¥ 1710
