首页  >  产品百科  >  WSLP5931L1000FEA

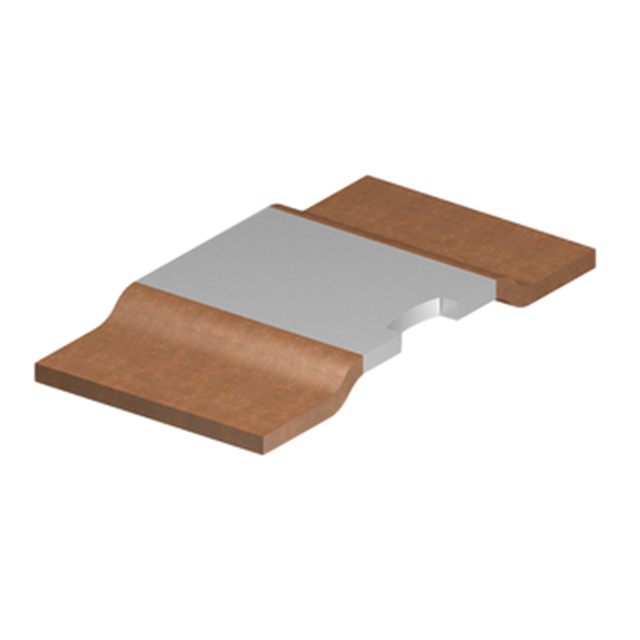

WSLP5931L1000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±300ppm/℃ 100μΩ 15W 5931 标准安装 15mm*7.75mm*500μm
供应商型号: WU-WSLP5931L1000FEA
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP5931L1000FEA

WSLP5931L1000FEA概述

    # Vishay Dale Power Metal Strip® 电阻器技术手册

    产品简介


    Vishay Dale 的 Power Metal Strip® 电阻器是一款非常适用于电流传感、电压分压和脉冲应用的高端电阻器系列。其产品分为 WSLP3921 和 WSLP5931 两种型号,具有极低的电阻值(最低可达 0.0001 Ω)和高功率处理能力(最高达 15 W)。该系列电阻器在设计上采用全焊接结构,结合特殊材料和技术,广泛应用于汽车、工业控制、通信设备及能源管理等领域。

    技术参数


    以下是这两种型号的主要技术规格:
    | 参数 | 单位 | WSLP3921 | WSLP5931 |
    ||
    | 模型尺寸 | - | 3921 | 5931 |
    | 功率等级 | W | 5.0, 9.0 | 7.0, 8.0, 10.0, 15.0 |
    | 允许误差 | % | ±1.0, ±5.0 | ±1.0, ±5.0 |
    | 电阻范围 | Ω | 0.0002–4.0 | 0.0001–3.0 |
    | 质量(每千件) | g | 281 | 398, 1253 |
    此外,这些电阻器具有极低的电感(0.5 nH 至 5 nH)、低热电动势(< 3 μV/°C),并且符合 AEC-Q200 认证标准,具备硫化抵抗力和高功率处理能力。

    产品特点和优势


    1. 全焊接结构:提供优异的机械稳定性和可靠性。
    2. 极低电阻值:采用专有加工技术实现低至 0.0001 Ω 的电阻值。
    3. 高功率密度:最大功率可达 15 W,适合严苛的应用环境。
    4. 低热电动势:有效减少电路干扰。
    5. 耐硫化设计:在高硫环境中仍能保持稳定性。
    6. 卓越的温度系数:总温度系数(TCR)低至 ±350 ppm/°C,确保精度。

    应用案例和使用建议


    应用案例
    - 电流感应:用于电动汽车电池管理系统中实时监测电流变化。
    - 电压分压:适用于精密电源管理,确保电压稳定输出。
    - 脉冲应用:可承受大电流冲击,适用于高频开关电路。
    使用建议
    - 确保电路板具备良好的热传导设计,例如加大焊盘面积和使用多层铜布线。
    - 在高功率操作下,需考虑周围环境的散热条件以避免过热。

    兼容性和支持


    这些电阻器与其他主流电子设备兼容良好,Vishay 提供详尽的技术文档和在线工具支持,帮助工程师优化设计并加快开发进度。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度漂移过大 | 确认工作环境温度,并检查接线质量。 |
    | 功耗过高 | 选择更高功率等级的产品。 |
    | 安装不稳定 | 使用更大的焊盘面积并增强固定方式。 |

    总结和推荐


    总体而言,Vishay Dale 的 Power Metal Strip® 电阻器以其卓越的性能、紧凑的设计以及广泛的适用范围成为高性能电子系统的理想选择。其高精度、高可靠性和强大的环境适应能力使其在市场上具有很强的竞争优势。强烈推荐给需要高精度、高功率处理能力的用户群体。
    通过以上分析可以看出,Vishay Dale 的 Power Metal Strip® 电阻器不仅满足了现代电子系统对高性能的需求,还提供了出色的成本效益比。因此,我们高度推荐这款产品给所有追求品质和可靠性的用户。

WSLP5931L1000FEA参数

参数
电阻个数 -
引脚数量 -
电阻值 100μΩ
温度系数 ±300ppm/℃
精度 ±1%
额定功率 15W
长*宽*高 15mm*7.75mm*500μm
通用封装 5931
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP5931L1000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP5931L1000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP5931L1000FEA WSLP5931L1000FEA数据手册

WSLP5931L1000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4865 ¥ 4.0862
库存: 63000
起订量: 979 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.08
