LPS0600L1203KB

产品分类: 其它固定电阻
产品描述: ±10% ±150ppm/℃ 120KΩ 600W 螺纹安装
供应商型号: LPS0600L1203KB
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 LPS0600L1203KB

LPS0600L1203KB概述

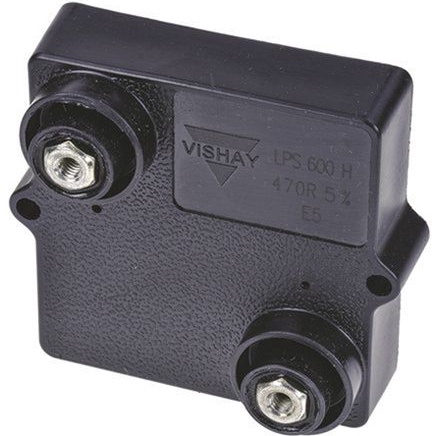

    Vishay Sfernice LPS 600 Power Resistor

    1. 产品简介


    产品类型: Vishay Sfernice LPS 600是一款高功率电阻器,适用于安装在散热器上。它采用厚膜技术制造,具备卓越的热管理能力和高可靠性。
    主要功能:
    - 在+85°C底壳温度下提供600W的额定功率。
    - 宽范围的电阻值,从0.3Ω到900kΩ。
    应用领域:
    - 适用于需要高功率处理的应用场合,如工业控制、电源设备和电力电子系统。

    2. 技术参数


    - 电阻范围: 0.3Ω至900kΩ。
    - 额定功率: 600W(在+85°C底壳温度下)。
    - 最大工作电压: 5kV。
    - 温漂系数:
    - R ≤ 1Ω:±500ppm/°C。
    - 1Ω < R ≤ 10Ω:±300ppm/°C。
    - R > 10Ω:±150ppm/°C。
    - 机械保护: 绝缘外壳,符合UL 94 V-0标准。
    - 电阻元素: 厚膜技术。
    - 基板材料: 氧化铝。
    - 端子连接: M4螺钉。
    - 重量: 83g(±10%)。
    - 温度范围: -55°C至155°C。
    - 瞬时过载: 符合IEC 60115-1标准,2 x Pr/10s。
    - 快速温度变化测试: 符合IEC 60115-1和IEC 60068-2-14测试Na,50个周期,-55°C至+155°C。
    - 湿度测试: 符合IEC 60115-1标准,56天RH 95%/40°C。
    - 振动测试: 符合MIL STD 202方法204条件D,10g;5/500Hz。

    3. 产品特点和优势


    - 宽阻值范围: 从0.3Ω到900kΩ,满足不同应用需求。
    - 高功率处理能力: 在+85°C底壳温度下可处理高达600W的功率。
    - 低热辐射: 散热效果好,适用于需要高功率处理的场合。
    - 绝缘保护: 绝缘外壳,提高安全性和可靠性。
    - 非感应设计: 无感设计减少干扰。
    - 易安装: 通过螺丝固定,方便安装。

    4. 应用案例和使用建议


    - 典型应用: 工业控制、电源设备、电力电子系统。
    - 安装建议:
    - 安装前需仔细清洁接触面。
    - 热沉必须具有良好的平面度:0.05mm至0.1mm/100mm。
    - 接触面应涂硅脂(例如BlueStar Silicones的Bluesil Past 340)以提高热导率。
    - 螺丝应紧固至2Nm以确保全功率输出。

    5. 兼容性和支持


    - 兼容性: 可与其他标准M4螺钉的设备兼容。
    - 支持和维护: Vishay Sfernice提供技术支持和维护服务,可通过其官方邮箱获取帮助。

    6. 常见问题与解决方案


    - 问题: 安装过程中无法达到规定扭矩。
    - 解决办法: 检查螺丝是否有损坏或滑牙,必要时更换新的螺丝。
    - 问题: 过载测试失败。
    - 解决办法: 确保工作环境和测试条件符合要求,重新进行测试。

    7. 总结和推荐


    - 优点:
    - 高功率处理能力。
    - 宽阻值范围。
    - 易于安装。
    - 高可靠性和低热辐射。
    - 推荐:
    - Vishay Sfernice LPS 600是一款高性能的高功率电阻器,适用于多种工业应用。考虑到其出色的性能和可靠性,强烈推荐用于需要高功率处理的应用场合。
    通过上述分析,可以明确Vishay Sfernice LPS 600是一款值得信赖的产品,适合在工业和电力电子应用中使用。

LPS0600L1203KB参数

参数
精度 ±10%
额定功率 600W
电阻个数 -
引脚数量 -
电阻值 120KΩ
温度系数 ±150ppm/℃
安装方式 螺纹安装
包装方式 盒装

LPS0600L1203KB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LPS0600L1203KB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY LPS0600L1203KB LPS0600L1203KB数据手册

LPS0600L1203KB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ ¥ 718.6753
15+ ¥ 541.8815
30+ ¥ 528.3352
60+ ¥ 520.2056
库存: 14
起订量: 10 增量: 0
交货地:
最小起订量为:8
合计: ¥ 5749.4
