WSC452710R00JEA

产品分类: 其它固定电阻
产品描述: ±5% ±20ppm/℃ 10Ω 2W 4527 导线安装 11.56mm*6.98mm*4.49mm
供应商型号: 541-WSC452710R00JEATR-ND
供应商: Digi-Key
标准整包数: 1200

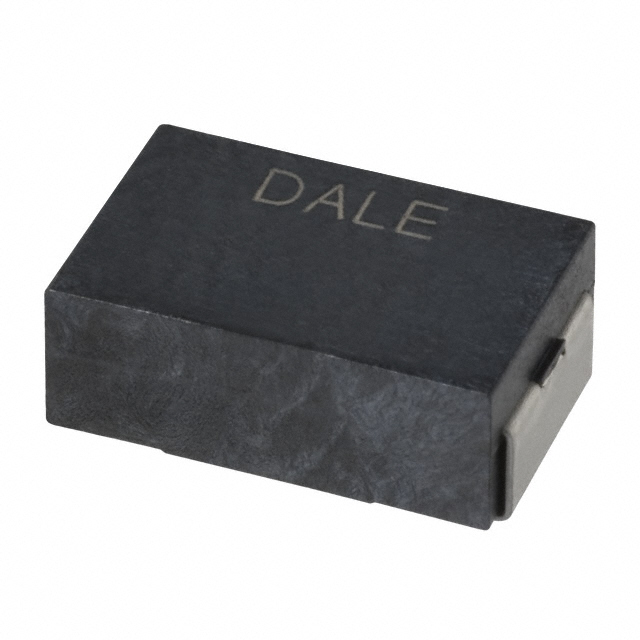

VISHAY INTERTECHNOLOGY 其它固定电阻 WSC452710R00JEA

WSC452710R00JEA概述

    Vishay Dale Wirewound Resistors: WSC and WSN

    产品简介


    Vishay Dale公司生产的Wirewound Resistors,精密功率表面贴装型电阻器,型号为WSC和WSN。这些电阻器专为需要高稳定性和高功率处理能力的应用设计。它们广泛应用于工业控制、汽车电子、航空航天和电信等领域。

    技术参数


    以下是WSC和WSN系列的主要技术参数和性能指标:
    | 模型 | 尺寸 (mm) | 功率等级 (W) | 电阻范围 (Ω) | 公差 (%) | 温度系数 (ppm/°C) | 包封材料 |
    ||
    | WSC01/2 | 5.08x2.44 | 0.5 | 0.1 to 4.99 | 0.5, 1, 5| ±50 | 环氧树脂 |
    | WSC2515 | 6.35x2.79 | 1 | 0.1 to 2.5k | 0.5, 1, 5| ±50 | 热塑性塑料 |
    | WSC0002 | 11.56x4.24| 2 | 0.1 to 4.92k | 0.5, 1, 5| ±50 | 热塑性塑料 |
    | WSC4527 | 11.56x4.24| 2 | 0.1 to 4.92k | 0.5, 1, 5| ±50 | 热塑性塑料 |
    | WSC6927 | 17.53x7.11| 3 | 0.1 to 8k | 0.5, 1, 5| ±50 | 热塑性塑料 |

    产品特点和优势


    - 全焊接结构:提高了产品的机械稳定性和耐久性。
    - 模塑封装:提供出色的防潮保护,延长产品寿命。
    - 环绕式端子:增强了焊接可靠性和连接强度。
    - 优越的稳定性:在不同环境条件下表现出色的稳定性。
    - 高功率等级:最高可达3W,适用于需要大功率处理的应用。
    - 出色的浪涌能力:能够在极端条件下保持性能。
    - 非感性风格:采用Ayrton-Perry绕线方式,减小了电感效应。
    - AEC-Q200认证:适用于汽车级应用,确保高可靠性。
    - 符合RoHS标准:环保材料,减少环境污染。

    应用案例和使用建议


    WSC和WSN系列电阻器广泛应用于汽车电子、电源管理、通信设备等场合。例如,在汽车引擎控制系统中,这些电阻器可以用于调节电流,确保系统的稳定运行。在使用过程中,建议严格遵循焊接工艺规范,以确保良好的焊接效果和长期稳定性。另外,由于这些电阻器具备出色的高温稳定性,因此非常适合在极端温度环境下使用。

    兼容性和支持


    这些电阻器具有良好的兼容性,能够与其他主流电子元件和设备无缝集成。Vishay公司提供了全面的技术支持和维护服务,包括产品选型指导、样品测试和技术咨询服务。用户可以通过访问官方网站获取更多信息和支持。

    常见问题与解决方案


    - 问题:焊接后出现开焊现象。
    - 解决方法: 请检查焊接过程是否严格按照推荐的温度曲线进行,适当调整预热时间和焊接时间。
    - 问题:长时间工作后性能下降。
    - 解决方法: 确保在合适的环境条件下使用,避免过高的温度和湿度影响。
    - 问题:无法达到指定的阻值精度。
    - 解决方法: 请核对产品型号和批次,确认是否符合预期的精度要求。

    总结和推荐


    Vishay Dale的WSC和WSN系列电阻器凭借其卓越的稳定性和高功率处理能力,在工业和汽车领域具有广泛的应用前景。其优良的设计和制造工艺确保了高性能和长寿命。鉴于上述优点,我们强烈推荐这些产品用于需要高可靠性和稳定性的应用场景。

WSC452710R00JEA参数

参数
引脚数量 -
电阻值 10Ω
温度系数 ±20ppm/℃
精度 ±5%
额定功率 2W
电阻个数 -
长*宽*高 11.56mm*6.98mm*4.49mm
通用封装 4527
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC452710R00JEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC452710R00JEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC452710R00JEA WSC452710R00JEA数据手册

WSC452710R00JEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ $ 0.6061 ¥ 5.0723
2400+ $ 0.564 ¥ 4.7203
3600+ $ 0.5424 ¥ 4.5394
6000+ $ 0.518 ¥ 4.3348
8400+ $ 0.5034 ¥ 4.2129
12000+ $ 0.4892 ¥ 4.0939
库存: 3600
起订量: 1200 增量: 1
交货地:
最小起订量为:1200
合计: ¥ 6086.76
