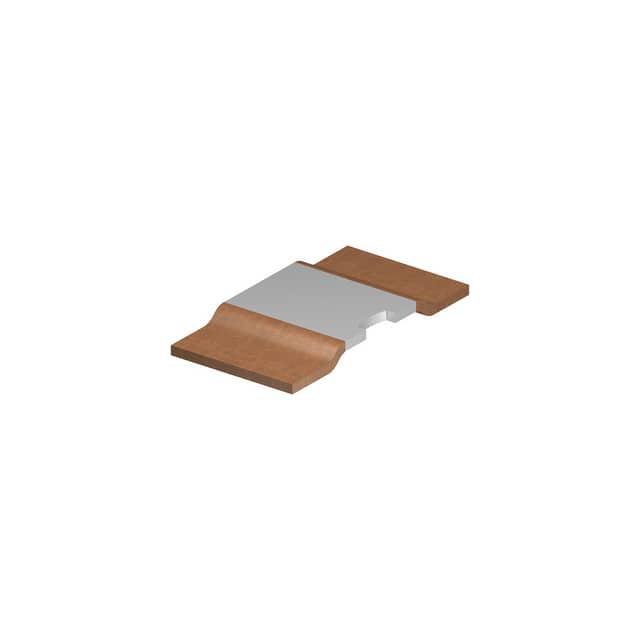

WSLP3921L1000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±350ppm/℃ 100μΩ 9W 3921 标准安装 10mm*5.2mm*500μm
供应商型号: TEL-WSLP3921L1000FEA
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP3921L1000FEA

WSLP3921L1000FEA概述

    Vishay Dale Power Metal Strip® Resistors: WSLP3921 & WSLP5931

    产品简介


    Vishay Dale的WSLP3921和WSLP5931是专为电流感应、电压分压和脉冲应用设计的表面贴装电阻器。它们具有极低的电阻值(最低可达0.0001 Ω),并且能够承受高达15 W的功率。这些电阻器广泛应用于汽车、工业控制、电源管理等领域。

    技术参数


    以下是WSLP3921和WSLP5931的关键技术参数:
    | 参数 | WSLP3921 | WSLP5931 |
    | :: | :: | :: |
    | 尺寸 | 3921 | 5931 |
    | 功率等级 | 5.0 W / 9.0 W | 7.0 W / 8.0 W / 10.0 W / 15.0 W |
    | 容差 | ±1.0% / ±5.0% | ±1.0% / ±5.0% |
    | 电阻范围 | 0.1 mΩ - 4 mΩ | 0.1 mΩ - 1 mΩ / 0.2 mΩ - 1 mΩ / 3 mΩ |
    | 热阻(℃/W) | 0.9 - 22.8 | 1.6 - 19.3 |
    | 元件材料 | Mn-Cu-Sn / Mn-Cu / Fe-Cr | Mn-Cu-Sn / Mn-Cu / Fe-Cr |

    产品特点和优势


    1. 所有焊接结构:适用于各种电流感应、电压分压和脉冲应用。
    2. 超低电阻值:通过特殊工艺制造,可达到0.0001 Ω的极低电阻值。
    3. 硫化抗性:不受高硫环境影响。
    4. 高功率额定值:最高可达15 W,且具备优异的热性能。
    5. 超低电感:0.5 nH至5 nH。
    6. 低热电动势:小于3 μV/°C。
    7. AEC-Q200认证:符合汽车级标准。

    应用案例和使用建议


    WSLP3921和WSLP5931常用于需要精确测量电流和电压的应用场景,例如电动汽车的电池管理系统、工业自动化控制系统以及电源转换设备。
    使用建议:
    - 在设计电路时,确保PCB有足够的散热能力以维持电阻器的正常工作温度。
    - 使用大型焊盘、热通孔和较重的铜层来帮助散热。
    - 注意选择合适的尺寸和材料,以适应不同的应用需求。

    兼容性和支持


    Vishay Dale提供了广泛的配套资源,包括3D模型、焊接工艺指南等。产品具有良好的兼容性,可以轻松集成到现有系统中。此外,Vishay还提供技术支持,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问:如何选择合适的电阻器?
    - 答:根据具体应用需求选择合适的尺寸、功率等级和电阻值。
    2. 问:如何进行焊接?
    - 答:参考焊接工艺指南,确保焊接过程的温度和时间符合要求。
    3. 问:如何处理过载情况?
    - 答:合理设计电路,避免长时间过载运行。如有必要,增加保护措施。

    总结和推荐


    WSLP3921和WSLP5931系列电阻器凭借其超低电阻值、高功率等级和优异的热性能,在电流感应和电压分压应用中表现出色。它们适合多种严苛的工作环境,如汽车和工业自动化领域。强烈推荐给需要高性能、可靠性和高精度测量的应用场合。如果您正在寻找一款稳定且可靠的表面贴装电阻器,Vishay Dale的WSLP系列将是您的理想选择。

WSLP3921L1000FEA参数

参数
精度 ±1%
额定功率 9W
电阻个数 -
引脚数量 -
电阻值 100μΩ
温度系数 ±350ppm/℃
长*宽*高 10mm*5.2mm*500μm
通用封装 3921
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP3921L1000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP3921L1000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP3921L1000FEA WSLP3921L1000FEA数据手册

WSLP3921L1000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
