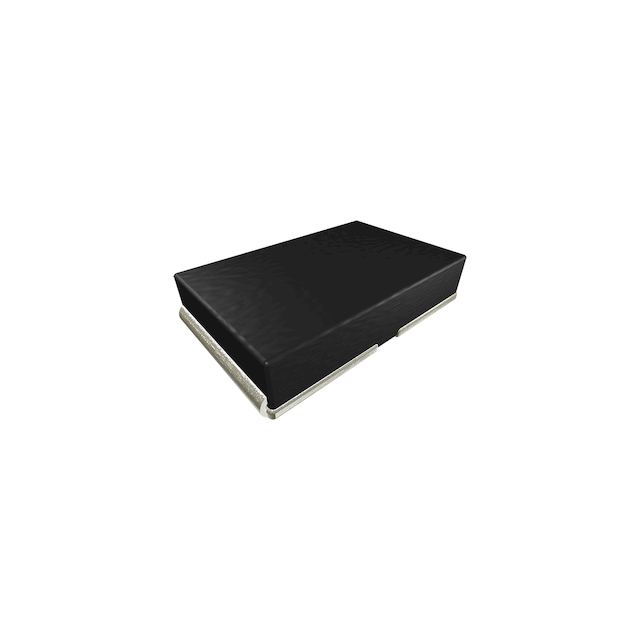

WSHM2818R0200FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 20mΩ 7W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: 14M-WSHM2818R0200FEA
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 WSHM2818R0200FEA

WSHM2818R0200FEA概述

    Vishay Dale WSHM2818 Power Metal Strip Resistor

    产品简介


    Vishay Dale 的WSHM2818是一款高性能的表面贴装电阻器,专为高功率(最高可达7瓦)、低阻值(低至0.001欧姆)的应用而设计。它采用了焊接结构设计,特别适合电流感应、电压分压和脉冲应用。

    技术参数


    - 功率额定值: 7 W(在70°C环境温度下)
    - 电阻值范围: 0.001 Ω 至 0.2 Ω
    - 重量: 每1000个约167.8克
    - 额定工作温度范围: -65°C 至 +170°C
    - 最大工作电压: \( \sqrt{P \times R} \)
    - 热阻系数 (TCR):
    - 组件总TCR:1 mΩ 至 5.99 mΩ 时为 ±200 ppm/°C;6 mΩ 至 200 mΩ 时为 ±75 ppm/°C
    - 元件TCR:小于 20 ppm/°C
    - 电感: 小于 5 nH
    - 引脚尺寸:
    - 长度 L: 0.280 ± 0.010 英寸 (7.1 ± 0.25 mm)
    - 宽度 W: 0.180 ± 0.010 英寸 (4.6 ± 0.25 mm)
    - 高度 H: 0.059 ± 0.010 英寸 (1.50 ± 0.25 mm)

    产品特点和优势


    1. 改进的热管理设计: 减少热应力,提高稳定性。
    2. 全焊结构: 适用于各种电流感应、电压分压和脉冲应用。
    3. 超低电阻值: 通过专利工艺实现。
    4. 硫化耐受性: 不受高硫环境影响。
    5. 极低电感: 小于 5 nH,适合高频应用。
    6. 低热电动势: 小于 3 μV/°C。
    7. AEC-Q200认证: 符合汽车级产品标准。
    8. 材料分类: 符合RoHS标准。

    应用案例和使用建议


    - 电流感应: 可用于需要精确电流测量的场合,如电池管理系统。
    - 电压分压: 适合需要高精度电压分压的应用。
    - 脉冲应用: 适用于高频率脉冲电路。
    使用建议:
    - 确保正确选择电阻值以满足应用需求。
    - 在焊接过程中遵循推荐的焊接曲线,以确保良好的电气连接。
    - 避免过高的电流负载,以减少热应力。

    兼容性和支持


    - 与标准SMD设备兼容。
    - Vishay提供详尽的技术文档和支持服务,可从其官方网站获取更多信息。
    - Vishay支持RoHS合规性,符合环保要求。

    常见问题与解决方案


    1. 高温工作环境下性能下降: 使用散热器或外部冷却装置,确保良好的散热条件。
    2. 电阻值不稳定: 重新检查焊接连接,确保无虚焊或接触不良。
    3. 电感过大影响信号传输: 优化电路布局,尽量减少长导线和不必要的走线。

    总结和推荐


    WSHM2818 是一款高性能的表面贴装电阻器,具有出色的热管理和低电感特性。适用于多种高功率、低阻值的应用场景。建议在需要精确电流测量和低电感的应用中优先考虑此产品。此外,Vishay提供了全面的技术支持和详细的文档,进一步增加了其市场竞争力。因此,强烈推荐使用这款产品。

WSHM2818R0200FEA参数

参数
引脚数量 -
电阻值 20mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 7W
电阻个数 -
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
