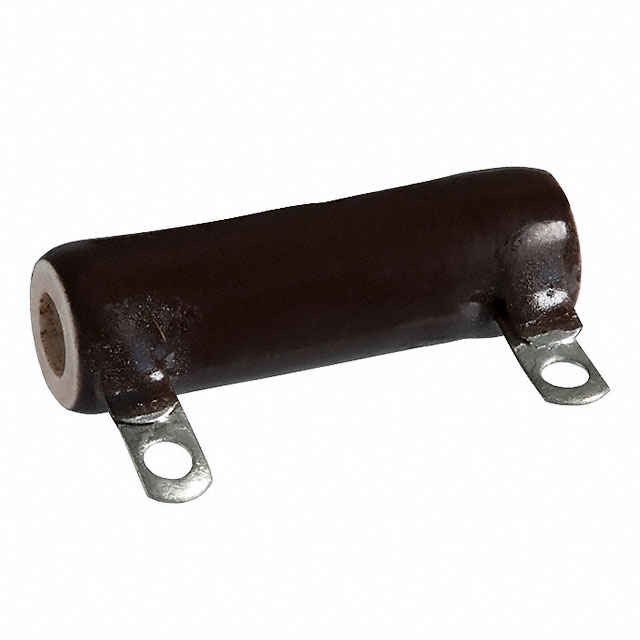

FVT02506E2R000JE

产品分类: 其它固定电阻
产品描述: ±5% ±400ppm/℃ 2Ω 25W 插件 支架安装 50.8mm(长度)
供应商型号: FVT25-2.0-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 FVT02506E2R000JE

FVT02506E2R000JE概述

    Vishay Wirewound Resistor: Technical Overview

    1. 产品简介


    Vishay生产的FVT系列线绕电阻是一种工业级功率电阻,具有瓷涂层、固定管式的特点。这种电阻器广泛应用于电力、电子和控制系统中,适用于需要高稳定性和高温度承受能力的应用场合。它们通过焊接构造,确保了在各种环境条件下的可靠性和耐用性。

    2. 技术参数


    以下为FVT系列线绕电阻的技术规格和性能参数:
    | 型号 | 功率 (W) | 电阻范围 (Ω) | 重量 (g) |
    ||
    | FVT005 | 5 | 1.0 to 20.5K | 4.60 |
    | FVT010 | 12 | 1.0 to 58K | 6.7 |
    | FVT020 | 20 | 1.0 to 95K | 12.57 |
    | FVT20A | 15 | 1.0 to 60K | 8.64 |
    | FVT025 | 25 | 1.0 to 115K | 20.7 |
    | FVT25A | 30 | 1.0 to 56K | 20.7 |
    | FVT25B | 30 | 1.0 to 49K | 14.5 |
    | FVT050 | 50 | 1.0 to 112K | 42.1 |
    | FVT50A | 60 | 1.0 to 145K | 65.6 |
    | FVT50B | 70 | 1.0 to 170K | 60.0 |
    | FVT075 | 75 | 1.0 to 276K | 98.5 |
    | FVT75A | 90 | 1.0 to 238K | 64.8 |
    | FVT080 | 80 | 1.0 to 190K | 121.58 |
    | FVT100 | 100 | 1.0 to 260K | 91.4 |
    | FVT130 | 130 | 1.0 to 380K | 192.4 |
    | FVT160 | 175 | 1.0 to 470K | 250.8 |
    | FVT175 | 175 | 1.0 to 500K | 250.8 |
    | FVT200 | 225 | 1.0 to 645K | 310.0 |
    | FVT225 | 225 | 1.0 to 645K | 310.0 |
    电阻器的典型额定值为5到225瓦特,电阻范围从0.1欧姆到645千欧姆,允许的公差为±5%,温度系数为±260 ppm/°C(对于20欧姆以上的电阻)和±400 ppm/°C(对于1欧姆到19.99欧姆之间的电阻)。电阻器的工作温度范围为-55°C至350°C,短时过载可以达到额定功率的10倍,持续时间为5秒。

    3. 产品特点和优势


    - 高温瓷涂层:增强了产品的耐高温性能,使其能在极端环境中稳定工作。
    - 完整的焊接结构:提高了机械强度和长期稳定性。
    - 可提供非感应型号(特殊“NI”),采用Ayrton-Perry绕线方式:避免了电磁干扰,适合对EMI敏感的应用场合。
    - 紧密的容差:对于大于1欧姆的电阻值,容差可控制在5%以内,确保了精确的阻值。
    - 卓越的操作稳定性:电阻变化小于3%。

    4. 应用案例和使用建议


    这些电阻器适用于多种应用场合,例如电源设备、工业控制系统和医疗设备等。具体来说,在需要稳定电阻值的系统中使用效果最佳,如恒流电路、稳压电源和信号调节电路。
    使用建议:
    - 在选择合适的型号时,应考虑具体应用所需的功率和电阻范围。
    - 为了提高系统的可靠性,特别是在极端环境下,建议定期检查并更换已使用一段时间的电阻器。

    5. 兼容性和支持


    FVT系列线绕电阻支持多种安装硬件,包括水平支架、推入式支架和贯穿螺栓支架,以便于不同安装需求的选择。此外,Vishay公司提供了详细的文档和技术支持,以帮助客户更好地使用和维护这些电阻器。

    6. 常见问题与解决方案


    问题1:如何更换故障的电阻器?
    - 解决方案:首先确认电阻器的具体型号和规格,然后根据操作手册进行拆卸和更换。如果不确定如何操作,建议联系技术支持。
    问题2:电阻器出现异常发热怎么办?
    - 解决方案:检查电路负载是否超过电阻器的最大额定值。如果负载过大,需要减少负载或者选用更高额定功率的电阻器。

    7. 总结和推荐


    Vishay的FVT系列线绕电阻以其卓越的温度稳定性和耐久性著称,在工业级应用中表现出色。它们适合在电力系统、医疗设备及工业自动化等领域中使用。考虑到其广泛的适用性和可靠的操作特性,推荐在关键应用场合中优先考虑使用此产品。

FVT02506E2R000JE参数

参数
温度系数 ±400ppm/℃
精度 ±5%
额定功率 25W
电阻个数 -
引脚数量 -
电阻值
长*宽*高 50.8mm(长度)
通用封装 插件
安装方式 支架安装
应用等级 工业级
零件状态 在售
包装方式 散装

FVT02506E2R000JE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

FVT02506E2R000JE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY FVT02506E2R000JE FVT02506E2R000JE数据手册
