MPMT4001AT1

产品分类: 网络阵列电阻
产品描述: 2KΩ ±0.1% ±25ppm/℃ ±0.05% ±2ppm/℃ 100mW SC-59,SOT-23-3,TO-236-3 贴片安装 2.86mm*1.3mm*1.02mm
供应商型号: F-MPMT4001AT1
供应商: 海外现货
标准整包数: 1000

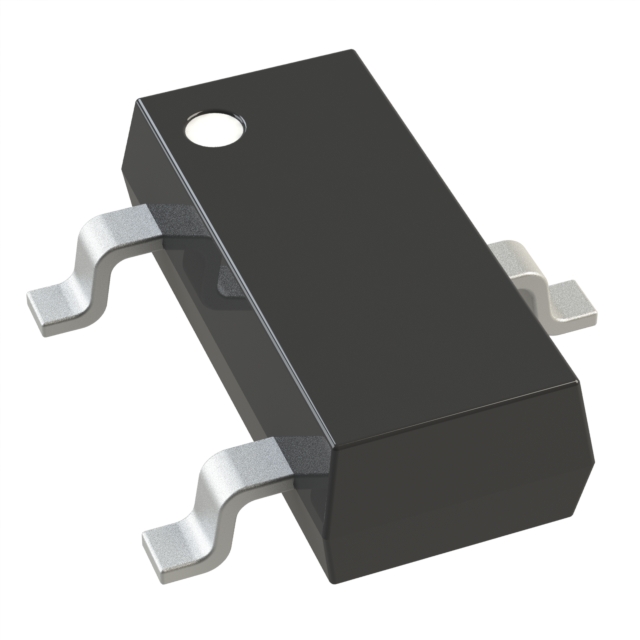

VISHAY INTERTECHNOLOGY 网络阵列电阻 MPMT4001AT1

MPMT4001AT1概述

    # Vishay Dale Thin Film MPM系列精密电阻分压器技术手册

    产品简介


    Vishay Dale Thin Film MPM系列精密电阻分压器是一款适用于表面贴装应用的高精度分压器网络。该产品采用坚固的SOT-23封装形式,结合了优异的温度系数比(TCR)和比例容差性能。MPM系列产品适合需要严格匹配电阻对的应用场景,例如精密模拟电路设计、传感器接口和信号调理等领域。
    主要特点
    - 高精度:比例容差可达±0.01%,绝对容差可达±0.05%。
    - 低温度系数:温度系数比(TCR)≤±2ppm/°C。
    - 小尺寸:紧凑型SOT-23封装。
    - 稳定性:长时间工作稳定性表现优异。

    技术参数


    以下是该产品的主要技术参数:
    | 参数类别 | 规格范围 |

    | 电阻范围 | 250Ω 至 100kΩ |
    | 温度系数比(TCR)| ≤±2 ppm/°C (-55°C至+125°C) |
    | 比例容差 | ±0.01% 至 ±0.5% |
    | 工作电压 | 最大100V |
    | 功率等级 | 单电阻最大100mW @ +70°C |
    | 储存温度范围 | -55°C 至 +150°C |
    | 热电动势 | 0.2μV/°C |

    产品特点和优势


    特点
    - 极佳的长期比例稳定性,ΔR在+70°C下2000小时内变化仅±0.015%。
    - 支持多种标准分压比(如100:1、50:1、25:1等),满足多数应用场景需求。
    - 符合JEDEC标准TO-236 AB变体,易于集成到现有系统中。
    优势
    - 在宽温范围内保持稳定的性能表现,非常适合恶劣环境下的工业级应用。
    - 先进的薄膜技术确保了极高的精度和一致性,使其成为高性能模拟电路的理想选择。

    应用案例和使用建议


    应用案例
    MPM系列电阻分压器广泛应用于精密测量设备、医疗仪器以及高精度控制系统中。例如,在温度补偿电路中,它可以帮助抵消温度变化引起的误差;在高精度信号调理电路中,则可提供可靠的电压比例参考。
    使用建议
    为了最大化MPM系列产品的性能,建议在设计时充分考虑散热措施,避免超过额定功率运行。此外,在焊接过程中需注意温度控制,防止因过高的焊接温度导致元件损坏。

    兼容性和支持


    兼容性
    MPM系列产品符合RoHS指令要求,可轻松与其他标准表面贴装元件配合使用。同时,其统一的SOT-23封装格式使得安装过程变得简单快捷。
    支持服务
    Vishay提供了全面的技术支持服务,包括但不限于产品选型指导、应用开发支持及售后服务保障。如有特殊定制需求,可直接联系工程团队获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 分压比超出预期 | 检查连接线路是否正确连接,重新校准分压网络。 |
    | 温升过高 | 减少输入电流或增加散热措施。 |
    | 噪声水平异常 | 更换更高品质的屏蔽材料或调整布局设计。 |

    总结和推荐


    综上所述,Vishay Dale Thin Film MPM系列精密电阻分压器凭借其卓越的性能指标、广泛的适用范围以及可靠的服务体系,在众多行业中展现出强大的竞争力。对于那些需要极高精度和稳定性的应用场合来说,这款产品无疑是一个值得信赖的选择。因此,我们强烈推荐将此产品纳入您的设计当中。

MPMT4001AT1参数

参数
电阻值 2KΩ
电阻个数 -
精度 ±0.1%
温度系数 ±25ppm/℃
引脚数量 -
电阻匹配比 ±0.05%
单个电阻功率 100mW
电阻器匹配率漂移 ±2ppm/℃
长*宽*高 2.86mm*1.3mm*1.02mm
通用封装 SC-59,SOT-23-3,TO-236-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MPMT4001AT1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MPMT4001AT1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 网络阵列电阻 VISHAY INTERTECHNOLOGY MPMT4001AT1 MPMT4001AT1数据手册

MPMT4001AT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.0328 ¥ 17.2178
2000+ $ 2.0147 ¥ 17.0641
3000+ $ 1.9965 ¥ 16.9104
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 17217.8
