WSL36371L200FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 1.2mΩ 3W 3637 标准安装 9.14mm*9.4mm*890μm
供应商型号: SM-WSL36371L200FEA
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 WSL36371L200FEA

WSL36371L200FEA概述

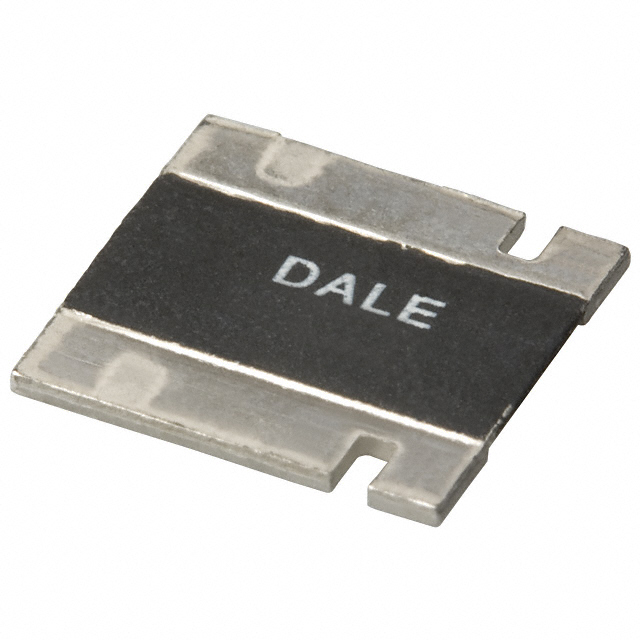

    Vishay Dale WSL3637 Power Metal Strip Resistor 技术手册

    产品简介


    Vishay Dale WSL3637是一款表面贴装电阻器,专门设计用于电流感应、电压分压及脉冲应用。作为Power Metal Strip®系列的一员,它以低至0.001Ω的电阻值著称,并且拥有高达±0.5%的高精度。这些电阻器广泛应用于汽车、工业控制、电源转换器等多个领域。

    技术参数


    - 电阻范围: 0.001Ω至0.01Ω
    - 额定功率: 3W(在70°C条件下)
    - 容差: ±0.5% 和 ±1.0%
    - 温度系数(TCR):
    - 0.003Ω到0.010Ω之间为±50ppm/°C
    - 0.001Ω到0.0029Ω之间为±75ppm/°C
    - 工作温度范围: -65°C至+170°C
    - 最大工作电压: (P × R)^(1/2)
    - 热电动势: <3μV/°C
    - 电感量: 0.5nH至5nH
    - 频率响应: 直到50MHz
    - 封装尺寸: 3637(具体尺寸见下文)
    - 重量: 每1000个电阻约274.3克
    尺寸信息
    - 电阻范围: 0.002Ω至0.01Ω
    - 长度: 0.370±0.010英寸 (9.40±0.254mm)
    - 宽度: 0.360±0.010英寸 (9.14±0.254mm)
    - 厚度: 0.025±0.010英寸 (0.635±0.254mm)
    焊接垫尺寸
    - 电阻范围: 0.002Ω至0.01Ω
    - 焊接垫宽度: 0.116英寸 (2.95mm)
    - 焊接垫长度: 0.390英寸 (9.91mm)
    - 间距: 0.066英寸 (1.68mm)
    - 间距2: 0.024英寸 (0.610mm)
    - 焊盘宽度: 0.178英寸 (4.52mm)
    特点和优势
    1. 四端子设计: 允许电阻精度低至0.5%,即使在非常低的电阻值下也能保持高性能。
    2. 所有金属镍铬合金元件: 提供了优异的硫化抗性,确保在高硫环境中仍能正常工作。
    3. 出色的TCR性能: 温度系数低于20ppm/°C,保证了在不同温度下的稳定性。
    4. 极低的热电动势: <3μV/°C,适用于需要高精度的场合。
    5. 低电感: 电感值低至0.5nH至5nH,适合高频应用。
    6. 良好的频率响应: 直到50MHz。

    应用案例和使用建议


    Vishay Dale WSL3637主要应用于汽车、工业控制、电源转换器等领域。例如,在电动汽车的电池管理系统中,它能够用于精确测量电流,从而保障系统稳定运行。使用时应注意散热设计,以确保在高电流条件下能维持较低的工作温度,延长使用寿命。

    兼容性和支持


    - 兼容性: 该产品与其他标准电子元件兼容,支持自动化组装。
    - 支持: Vishay提供详尽的技术文档和支持服务,用户可以联系技术支持团队获取帮助。

    常见问题与解决方案


    - Q: 如何正确焊接?
    - A: 使用回流焊工艺,控制温度不超过260°C,并确保焊锡时间在10秒至12秒内。
    - Q: 如何测试电阻精度?
    - A: 可以使用精密数字万用表进行测量,并参考手册中的误差范围。
    - Q: 在高温环境下工作是否会影响性能?
    - A: 手册显示,最高工作温度可达170°C,但长期工作可能需要考虑散热措施。

    总结和推荐


    Vishay Dale WSL3637是一款性能优异的表面贴装电阻器,特别适用于要求高精度和高可靠性的应用场合。其出色的低电阻值、高精度和优秀的温度特性使其成为汽车电子、工业控制和电源管理系统的理想选择。鉴于其卓越的性能和广泛的适用性,强烈推荐在相关项目中使用。

WSL36371L200FEA参数

参数
电阻值 1.2mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 3W
电阻个数 -
引脚数量 -
长*宽*高 9.14mm*9.4mm*890μm
通用封装 3637
安装方式 标准安装
应用等级 汽车级
包装方式 卷带包装
