WSL2816R1000FEH

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 100mΩ 2W 2816 标准安装 7.1mm*4.2mm*890μm
供应商型号: WSL2816R1000FEH
供应商: 国内现货
标准整包数: 10

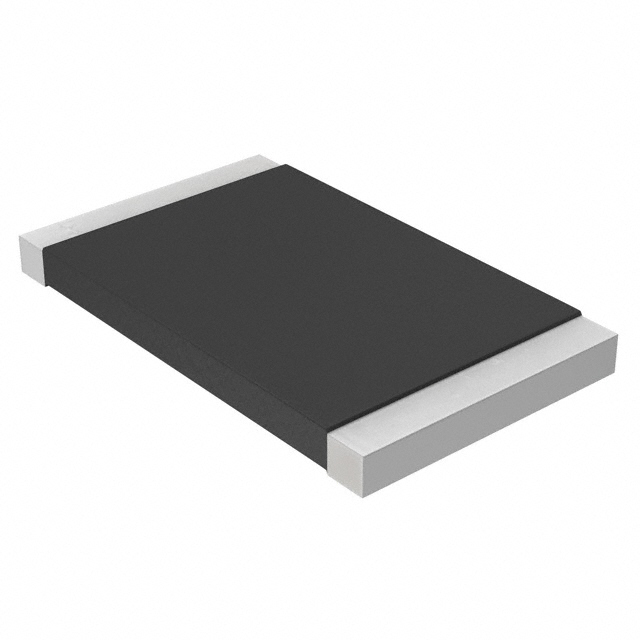

VISHAY INTERTECHNOLOGY 其它固定电阻 WSL2816R1000FEH

WSL2816R1000FEH概述

    Vishay Dale Power Metal Strip® Resistors, Low Value

    产品简介


    Vishay Dale 的 Power Metal Strip® 电阻器是一种高精度、低阻值的表面贴装电阻器,适用于电流感应、电压分压和脉冲应用。这些电阻器的特点是采用全焊接结构,具有极低的电阻值(最低可达0.0005 Ω),能够在广泛的工业环境中稳定工作。它们广泛应用于汽车、通信、工业控制等领域。

    技术参数


    以下是Vishay Dale Power Metal Strip® 电阻器的主要技术参数:
    | 型号 | 尺寸 | 功率等级(P70°C) | 电阻值范围(Ω) | 容差 | 重量(每1000个) |
    |
    | WSL0603 | 0603 | 0.1 W | 0.01 至 0.1 | ±0.5% | 1.9 g |
    | WSL0805 | 0805 | 0.125 W | 0.005 至 0.2 | ±0.5% | 4.8 g |
    | WSL1206 | 1206 | 0.25 W | 0.005 至 0.2 | ±0.5% | 16.2 g |
    | WSL2010 | 2010 | 0.5 W | 0.004 至 0.5 | ±0.5% | 38.9 g |
    | WSL2512 | 2512 | 1.0 W | 0.003 至 0.5 | ±0.5% | 63.6 g |
    | WSL2816 | 2816 | 2.0 W | 0.003 至 0.1 | ±0.5% | 118 g |

    产品特点和优势


    - 焊接结构:所有型号均采用全焊接结构,提供了极高的可靠性。
    - 极低电阻值:最小电阻值低至0.0005 Ω,适合于需要极高精度的电流感应应用。
    - 硫化抗性:结构设计使电阻器不受高硫环境的影响。
    - 低热电势:低于3 μV/°C,确保了出色的稳定性。
    - 低电感:电感值仅为0.5 nH到5 nH,减少了高频应用中的干扰。
    - AEC-Q200认证:适用于汽车级应用,符合行业标准。
    - 环境适应性强:-65°C 到 +170°C 的工作温度范围,保证了在极端环境下的稳定性。

    应用案例和使用建议


    这些电阻器适用于多种应用场景,如汽车控制系统、通信设备、电源管理电路等。对于需要精确电流测量的应用,如电池管理系统,这些电阻器特别有用。使用时,应考虑以下几点:
    - 散热管理:由于电阻器在高功率条件下会发热,需要确保良好的散热条件。
    - 电路布局:选择合适的PCB布局以减少寄生电感和电容效应。
    - 测试验证:在正式使用前进行详细的测试,确保符合系统要求。

    兼容性和支持


    - 兼容性:这些电阻器可以与其他标准表面贴装设备(SMD)兼容,便于集成到现有设计中。
    - 技术支持:Vishay提供详尽的技术文档和支持,包括应用指南、白皮书和技术支持团队,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - Q: 电阻器在高温环境下工作会有什么影响?
    A: 高温会影响电阻值,但不会超过±1.0%的误差范围。确保散热设计以维持稳定性能。

    - Q: 如何处理静电放电(ESD)敏感性问题?
    A: 这些电阻器本身不是ESD敏感的,但在装配过程中仍需采取防静电措施。

    总结和推荐


    Vishay Dale 的 Power Metal Strip® 电阻器以其卓越的精度、可靠性和广泛的工作温度范围,在众多应用场景中表现出色。对于需要高精度和高性能电阻的应用,强烈推荐使用这些产品。无论是汽车制造、通信还是工业控制领域,这些电阻器都是理想的选择。

WSL2816R1000FEH参数

参数
温度系数 ±75ppm/℃
精度 ±1%
额定功率 2W
电阻个数 -
引脚数量 -
电阻值 100mΩ
长*宽*高 7.1mm*4.2mm*890μm
通用封装 2816
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL2816R1000FEH厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL2816R1000FEH数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL2816R1000FEH WSL2816R1000FEH数据手册

WSL2816R1000FEH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.112
100+ ¥ 2
2000+ ¥ 1.856
库存: 30000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 200
