首页  >  产品百科  >  VSOR1601472JTF

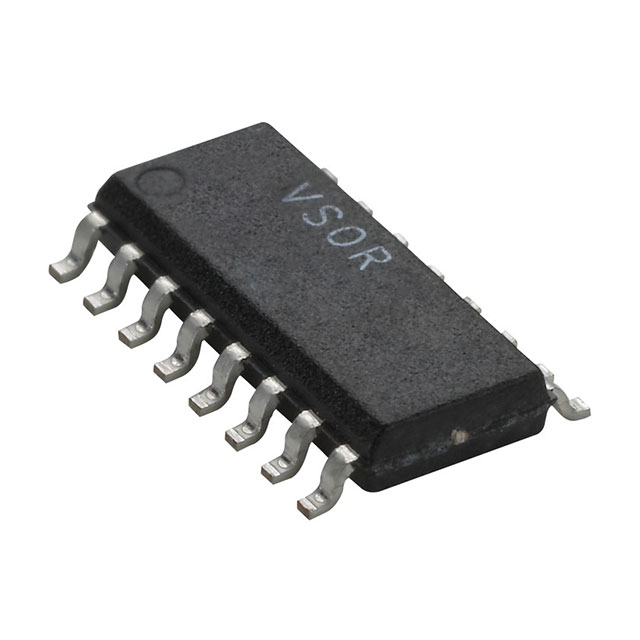

VSOR1601472JTF

产品分类: 网络阵列电阻
产品描述: 4.7KΩ ±5% ±100ppm/℃ 100mW SOIC-16 贴片安装 9.91mm*3.86mm*1.76mm
供应商型号: 1203467
供应商: element14
标准整包数: 5
VISHAY INTERTECHNOLOGY 网络阵列电阻 VSOR1601472JTF

VSOR1601472JTF概述

    Vishay Dale Thin Film Resistor Networks

    产品简介


    Vishay Dale Thin Film电阻网络是一种专为模拟和数字电路设计的高品质元件。该产品系列采用薄膜电阻元件,可以实现非常低噪声和高稳定性的电路。这些电阻网络适用于工业、医疗和科学仪器仪表等多种应用领域。通过使用薄膜钽氮化物技术,Vishay Dale Thin Film电阻网络提供了卓越的电气性能和可靠性。

    技术参数


    以下是该产品的技术规格和性能参数:
    | 参数 | 规格 |

    | 材料 | 钽氮化物 |
    | 引脚数 | 16、20、24 |
    | 电阻范围 | 10 Ω 至 47 kΩ |
    | 温度系数(TCR) | 绝对:± 100 ppm/°C |
    | 容差 | 绝对:± 5% 标准(可选± 2%)
    ± 1% 标准(工厂确认) |
    | 功率等级 | 电阻:100 mW 最大 |
    包装:16 引脚=1.0 W,20 引脚=1.2 W,24 引脚=1.4 W |
    | 工作电压 | 50 VDC |
    | 操作温度范围 | -55 °C 至 +125 °C |
    | 储存温度范围 | -55 °C 至 +150 °C |
    | 噪声 | <-35 dB |

    产品特点和优势


    - 成本效益:降低整体组装成本,兼容自动表面贴装设备。
    - 安全性:UL 94 V-0阻燃等级。
    - 多样性:提供多种封装尺寸(VTSR、VSSR、VSOR),符合国际标准。
    - 稳定性:薄膜钽氮化物技术确保高稳定性。
    - 广泛应用:适用于多个领域,如MOS/ROM、开关电路等。

    应用案例和使用建议


    Vishay Dale Thin Film电阻网络广泛应用于各种领域,例如MOS/ROM的上拉/下拉、LED电流限制、高速并行上拉等。在使用时,根据不同的应用场景选择合适的封装和电阻值至关重要。例如,在高速并行应用中,可以选择具有低噪声和高稳定性的产品。

    兼容性和支持


    - 兼容性:与自动表面贴装设备兼容。
    - 支持:Vishay Dale Thin Film提供详尽的技术支持和售后服务,确保产品质量和客户满意度。

    常见问题与解决方案


    1. 问:如何正确处理这些电阻网络以防止静电损坏?
    - 答:使用抗静电工具和包装材料,避免直接触摸电阻网络引脚。

    2. 问:如何确定正确的电阻值以满足我的应用需求?
    - 答:参考技术手册中的典型应用示例,并联系技术支持团队获取帮助。

    总结和推荐


    Vishay Dale Thin Film电阻网络凭借其高稳定性和低噪声特性,非常适合需要高精度和高性能的工业、医疗和科学仪器仪表应用。产品支持多种封装尺寸,便于集成到不同的设计方案中。总的来说,强烈推荐这一系列电阻网络产品,它们是高性能应用的理想选择。
    通过综合上述分析,Vishay Dale Thin Film电阻网络在技术参数、应用场景和市场表现方面均表现出色。因此,我非常推荐这一系列产品,相信它们将为您的设计带来显著的优势。

VSOR1601472JTF参数

参数
电阻值 4.7KΩ
电阻个数 -
精度 ±5%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 100mW
电阻器匹配率漂移 -
长*宽*高 9.91mm*3.86mm*1.76mm
通用封装 SOIC-16
安装方式 贴片安装
包装方式 卷带包装

VSOR1601472JTF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSOR1601472JTF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 网络阵列电阻 VISHAY INTERTECHNOLOGY VSOR1601472JTF VSOR1601472JTF数据手册

VSOR1601472JTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 17.51
50+ ¥ 15.56
250+ ¥ 10.16
500+ ¥ 8.51
1000+ ¥ 7.35
2500+ ¥ 7.21
库存: 158
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 87.55
