首页  >  产品百科  >  WSLP3921L4000FEA

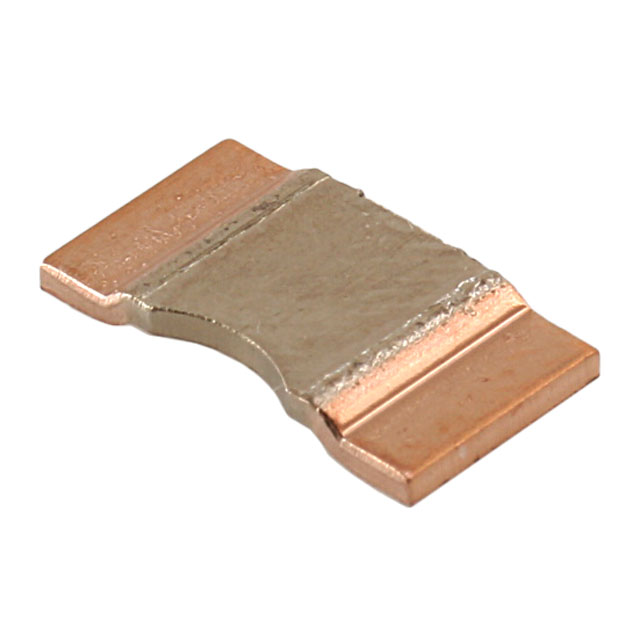

WSLP3921L4000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 400μΩ 9W 3921 标准安装 10mm*5.2mm*500μm
供应商型号: 541-WSLP3921L4000FEADKR-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP3921L4000FEA

WSLP3921L4000FEA概述

    Vishay Dale Power Metal Strip® Resistor Products

    1. 产品简介



    Vishay Dale推出的Power Metal Strip®电阻器是一种高度集成的表面贴装电阻器,专为高功率需求(最高可达15W)而设计。这些电阻器以其低阻值(最低可达0.0001 Ω)和优异的性能在电流感应、电压分压和脉冲应用中表现出色。该系列产品广泛应用于汽车、工业控制、电源管理和通信系统等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 型号 | WSLP3921 和 WSLP5931 |
    | 尺寸 | 3921(3.921 mm²)和 5931(5.931 mm²) |
    | 额定功率 | 最高可达15W |
    | 温度系数 | 包括终端:±350 ppm/°C至±75 ppm/°C |
    | 工作温度范围 | -65°C 至 +170°C |
    | 最大工作电压 | 根据公式 \( \sqrt{P \times R} \),具体需咨询厂家 |
    | 电阻范围 | 0.0001 Ω 至 15 Ω |
    | 精度 | ±1.0% 或 ±5.0% |
    | 热电效应 | 小于3 μV/°C |
    | 无硫化性能 | 不受高硫环境影响 |

    3. 产品特点和优势


    - 卓越的焊接结构:所有Power Metal Strip®电阻器采用全焊接结构,非常适合电流感应和脉冲应用。
    - 超低阻值:通过独特的加工技术,实现极低阻值(0.0001 Ω)。
    - 高功率密度:特殊选材和稳定化处理确保高达15W的功率评级。
    - 低热电势:低于3 μV/°C,确保更高的测量精度。
    - 硫抗性:即使在恶劣的高硫环境中也能正常工作。
    - 车规认证:符合AEC-Q200标准,适用于汽车电子领域。

    4. 应用案例和使用建议


    应用案例:
    - 电流检测:在高精度电流监测电路中用于测量大电流。
    - 电压分压:用于电源管理系统的电压分压应用。
    - 脉冲应用:在高速开关电路中用于能量吸收和保护。
    使用建议:
    - 在高功率应用中,建议通过PCB散热设计优化热传导效率。
    - 确保电路板的热设计符合推荐的标准,例如使用更大的焊盘、过孔、铜层厚度等。
    - 避免在高温环境长期运行,以延长产品寿命。

    5. 兼容性和支持


    - Vishay Dale的Power Metal Strip®电阻器具有广泛的兼容性,可以与其他主流表面贴装设备和工具配合使用。
    - 厂商提供技术支持和定制服务,可根据客户需求调整产品规格。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度漂移过大 | 检查电路板是否正确接地,优化散热设计 |
    | 精度不足 | 更换更高精度的型号,如±1.0%的版本 |
    | 过载烧毁 | 减少负载电流或增加散热措施 |
    | 焊接不牢固 | 使用推荐的焊接工艺和工具 |

    7. 总结和推荐


    Vishay Dale的Power Metal Strip®电阻器以其高性能、高可靠性成为当前市场的佼佼者。无论是汽车电子还是工业应用,它都能满足用户的严苛要求。尤其在电流感应和脉冲应用中,其超低阻值和高功率密度使其脱颖而出。因此,我们强烈推荐这一系列电阻器作为首选解决方案。
    如有更多技术疑问,请联系官方技术支持邮箱:ww2bresistors@vishay.com。
    文档参考: [Vishay Power Metal Strip®电阻器技术手册](http://www.vishay.com/docs/30176/30176.pdf)
    版权所有 © Vishay Intertechnology, Inc.

WSLP3921L4000FEA参数

参数
精度 ±1%
额定功率 9W
电阻个数 -
引脚数量 -
电阻值 400μΩ
温度系数 ±75ppm/℃
长*宽*高 10mm*5.2mm*500μm
通用封装 3921
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP3921L4000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP3921L4000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP3921L4000FEA WSLP3921L4000FEA数据手册

WSLP3921L4000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.6612 ¥ 30.9371
10+ $ 2.1751 ¥ 18.3798
25+ $ 1.7941 ¥ 15.1601
50+ $ 1.503 ¥ 12.5783
100+ $ 1.3155 ¥ 11.0091
250+ $ 1.1135 ¥ 9.319
500+ $ 0.9893 ¥ 8.2795
1000+ $ 0.9105 ¥ 7.6199
库存: 2218
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.93
